1邊柱/角柱定義及爭議點

當兩面梁以L型相交時，該交點處的柱子被稱為角柱；若三面梁以丁字型相交，則該交點處的柱子為邊柱；而當四面梁以十字型相交時，該交點處的柱子則被定義為中柱。

     角柱                邊柱               中柱

在具體工程實施中，由于設計圖紙一般未對邊柱/角柱的定義作出明確說明，設計模型計算時一般也是選擇設計軟件默認（有些內部柱并未按邊柱角柱進行計算）。

對于結構平面“內部”的邊柱/角柱判定，經常會存在一些施工及算量爭議，應提前做好識別確認：

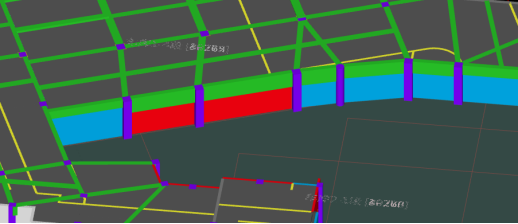

（1）頂板高低差較大時，一般都能達成一致看法，認為高差分界處框架柱為邊柱或角柱。

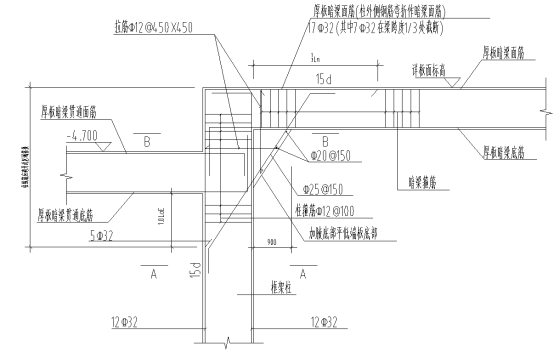

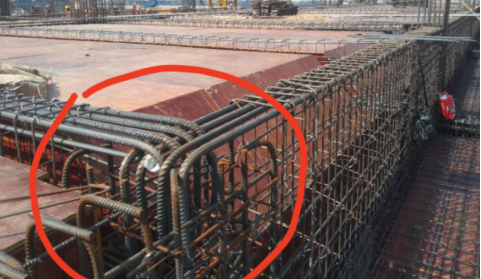

如下圖某項目節點圖，頂板高差約1.2米，設計節點是按梁錨柱的邊柱節點做法（個別細節表達有出入）。

實際施工時，也有不少項目是按中柱節點進行施工的，會導致結構受力存在一定的隱患。

（2）頂板高低差較小時，施工及算量時就存在較多爭議，建議提前進行設計確認，一般從結構安全出發會確認為按邊柱/角柱節點施工。實際上高差尺寸是有一個臨界點，由于因素諸多無法準確量化，一般從嚴為準。

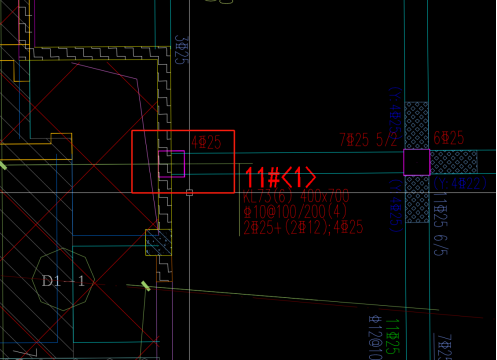

（3）對于頂層結構內部只有三面梁時，從框架受力的角度，也要認定為邊柱。

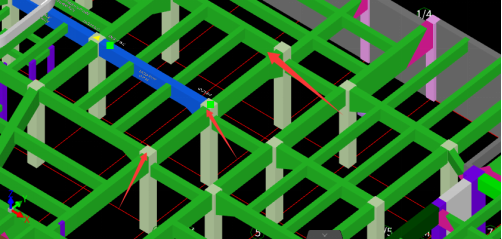

（4）對于結構內部夾層，需要注意可能存在的邊柱/角柱節點。

（5）出屋面附屬結構，如風井梁和柱，一般不認定為邊柱/角柱節點。也有個別圖紙會標注成WKL，從計量上也有一定的操作空間。

2邊柱/角柱節點做法選擇

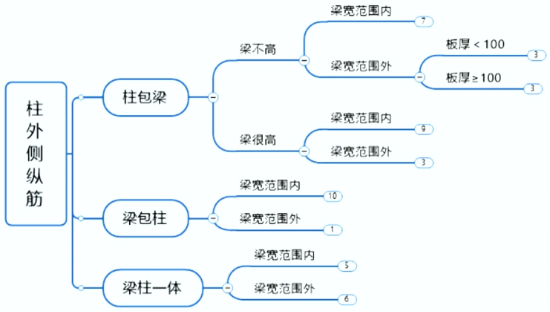

根據圖集給出的做法，梁柱節點整體分為梁錨柱、柱錨梁、梁柱一體三類做法。

圖集給出了三類做法（且有一定的前提條件，此處不展開），在設計圖紙中一般未給出明確的做法選擇。施工時一般不選擇梁柱一體的做法，很多情況下選擇梁錨柱或柱錨梁均可，實施時選擇梁錨柱的做法偏多一些，在算量時也經常存在爭議。選擇柱錨梁時，需注意圖集中規定的前提條件：梁寬范圍內KZ邊柱和角柱柱頂縱向鋼筋伸入梁內的柱外側鋼筋不宜少于柱外側全部縱筋面積的65%。

梁柱一體的圖紙?jiān)O(shè)計節點

如下從受力角度、砼澆筑角度、梁柱分開澆筑施工角度等分別分析梁柱節點的選擇考慮，供大家在具體工程實施時參考：

（1）柱外側縱筋密度決定方案選擇——密則梁錨柱，疏則柱錨梁。

在柱外側縱筋的凈距相對較密的情況下，我們通常選擇梁錨柱的設計方式；而當柱外側縱筋的布置較為稀疏時，則更適合采用柱錨梁的設計。這決定了在設計時，需根據柱外側鋼筋的凈距密度選擇合適方案，以確保設計最優。

（2）在建筑結構設計時，面對梁錨柱與柱錨梁的選擇，我們并非只能二選一，而是要根據具體情況靈活決策，可單獨使用也可結合應用。這兩種連接方式對于結構的整體穩定性至關重要。梁錨柱通過錨固件將梁與柱緊密相連，適用于傳遞梁的彎矩和剪力，確保結構整體性；而柱錨梁則通過特定錨固裝置增強柱對梁的支撐，特別適用于大跨度或重載場景。選擇時，需綜合考慮結構需求、安全性能以及經濟成本。對于簡單或特定結構，單一連接方式或許足夠；但在復雜或大型建筑中，結合使用梁錨柱與柱錨梁往往能更好滿足需求，增強結構穩定性和抗震性能。例如，在某大型商業綜合體設計中，主體框架采用梁錨柱確保樓層間傳力，而大跨度中庭則增加柱錨梁以支撐屋頂。因此，在實際設計中，我們應依據工程實際情況，靈活選擇單獨或結合使用這兩種連接方式，以達到最優結構設計效果。

（3）從砼澆筑施工質量角度，柱筋較密且選擇柱錨梁節點做法時，易造成混凝土在節點處的澆筑缺陷，而此種缺陷的補強措施又是很難實施的，從而導致給整體結構留下長期的安全隱患。梁錨柱做法在節點處砼澆筑質量相對好保證，因此從鋼筋構造及施工工藝角度宜優先選用梁錨柱的方法。

（4）當采用梁柱分開澆筑時，由于梁錨柱通常都大大的深入梁底以下，此時就必須將柱子施工縫留在柱身的中上部（與轉換梁柱節點時類似）。選擇柱錨梁時，通常將施工縫留在梁底部位。當分開澆筑時，宜優先選擇柱錨梁的方式。

（5）在鋼筋翻樣時，應注意提前進行兩種做法對比，選擇鋼筋用量較少的做法，需注意選擇柱錨梁的前提條件。

3其他

（1）可提前確認：對于結構內部、頂板高低差等部位，按照梁錨柱進行施工。

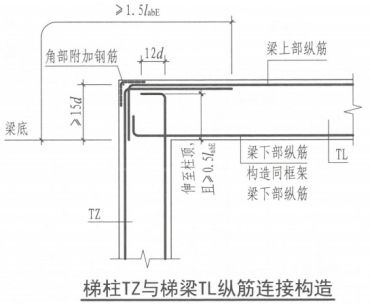

（2）梯柱與梯梁節點，圖集特定的節點要求是按柱錨梁的方式，在施工及算量時容易忽略調整。

（3）在鋼筋算量時，需注意有些圖紙并沒有將WKL進行標注、圖紙按KL進行標注的，但是說明給出了WKL的定義，以及KL端跨為WKL時，需要注意進行模型的調整。需要注意對前述邊柱/角柱擴展定義時，模型中對柱定義（默認是中柱）進行調整。延伸：WKL支座筋不同時，分開在中柱部位錨固時，梁筋是否需滿足頂層節點實施時也常有爭議。

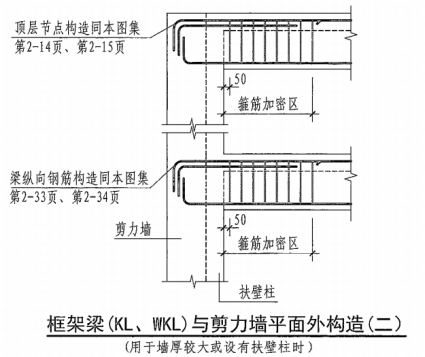

（4）當WKL與剪力墻平面外連接，選擇（二）節點時，也需要注意按頂層邊柱/角柱節點進行實施，具體工程中也經常有一些項目未按圖集要求實施。平面內連接時同頂層連梁的節點做法。

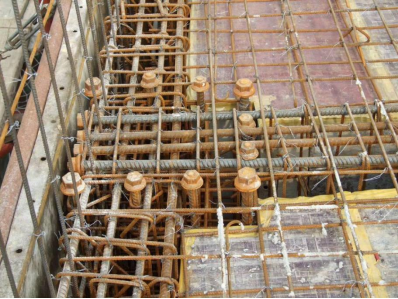

（5）為簡化頂層梁柱節點施工，也可選擇機械錨固板的做法，并需注意柱范圍內要增加橫向鋼筋保證梁筋保護層過小時的錨固效果。從直觀效果看，機械錨固板做法不如常規做法可靠，主要是梁端錨固板對頂部局部砼抗壓擴散面較小。
