襯塑鋼管、涂塑鋼管、PSP 復合鋼管對比：國標厚度全解析、參數、連接方式

CAD快速看圖 2025-08-19 | 1771閱讀 1 贊

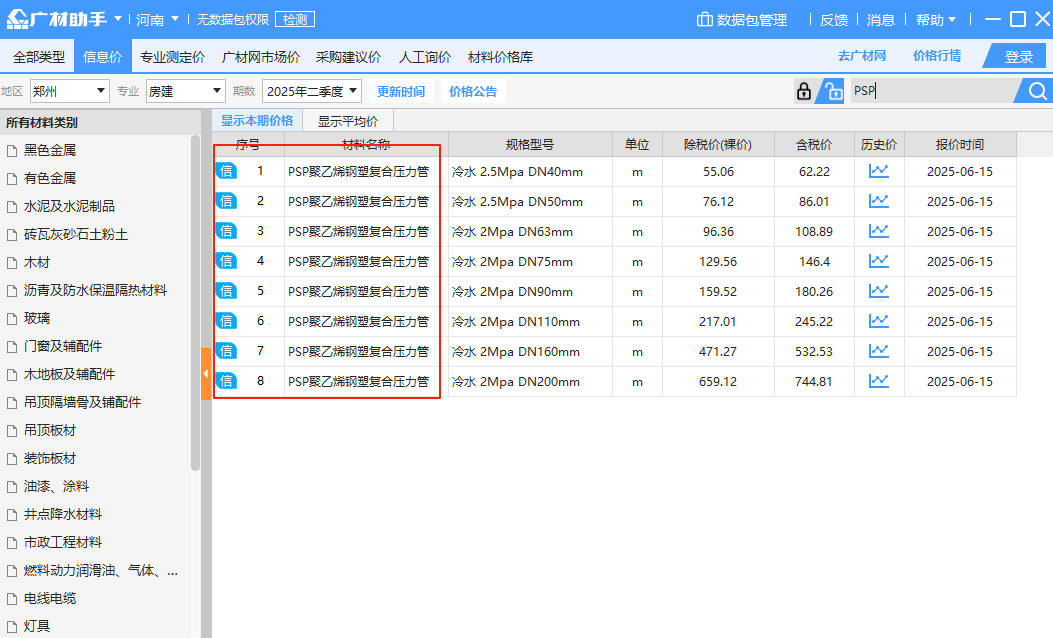

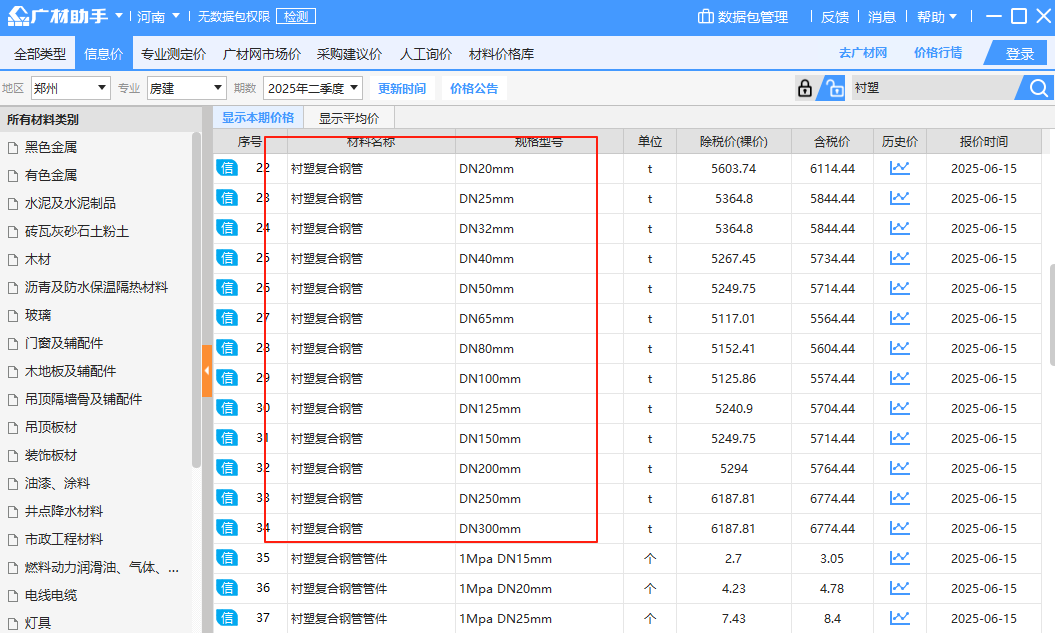

上回說到，復合管，常見的復合管有襯塑復合管，涂塑復合管，PSP鋼塑復合管等，他們又是怎么區分的呢？就信息價而言，如下圖所示，復合管的材料價格因種類不同而不同，再結合圖紙?jiān)O(shè)計，最后上計價時也很凌亂，現在我們就這種情況，一起學習一下，圖紙上管道也可以用CAD快速看圖的文字查找精準定位。

造價技能

連接方式

一、現行國家標準（2025 年最新版）

1、襯塑鋼管

GB/T 28897-2021《流體輸送用鋼塑復合管及管件》
規定襯塑鋼管的公稱直徑、內襯厚度（如 DN15-DN200 內襯厚度 1.5-2.5mm，DN300-DN500 為 3.0mm）及負偏差要求。

CJ/T 136-2007《給水襯塑復合鋼管》
針對飲用水場景，明確衛生性能需符合 GB/T 17219 標準

。國標

2、涂塑鋼管

GB/T 28897-2021
覆蓋內外涂塑鋼管的涂層厚度（環氧樹脂 EP≥100μm，聚乙烯 PE≥400μm）及附著力要求。

CJ/T 120-2016《給水涂塑復合鋼管》規定消防、市政給水場景的耐水壓測試（≥1.6MPa）及鹽霧試驗標準。

3.PSP 復合鋼管

GB/T 43852-2024《鋼增強塑料復合壓力管》
替代原 CJ/T 183-2008，明確鋼帶增強結構的爆破壓力（≥6.0MPa）及線性膨脹系數（1.2×10??/℃）

建筑行業專業資訊門戶-新干線頭條

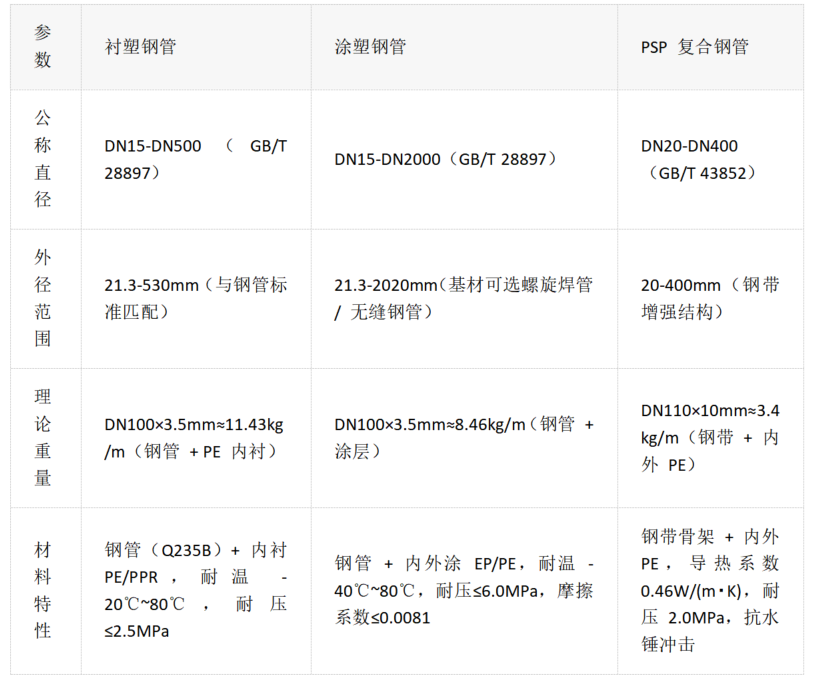

二、核心參數對比表

三、連接方式與施工工藝

1、襯塑鋼管

切割時需用專用刀具，避免內襯撕裂；

螺紋處需預留 0.2mm 間隙，防止內襯受壓變形。

連接方式：螺紋連接（DN≤100）、溝槽連接（DN＞100）、法蘭連接。

施工要點

切割時需用專用刀具，避免內襯撕裂；

螺紋處需預留 0.2mm 間隙，防止內襯受壓變形

2、涂塑鋼管

涂層修復：局部破損可用環氧粉末補涂，加熱至 200℃固化；

埋地時需做陰極保護，避免電化學腐蝕。

連接方式：雙金屬焊接（需預焊過渡層）、承插式電熔連接、法蘭連接。

施工要點

涂層修復：局部破損可用環氧粉末補涂，加熱至 200℃固化；

埋地時需做陰極保護，避免電化學腐蝕。

3、PSP 復合鋼管

管材彎曲半徑≥8 倍外徑，避免鋼帶斷裂；

熱熔對接時需切除端口氧化層，確保熔接強度。

連接方式電磁感應雙熱熔連接（專用焊機，溫度控制 210±10℃）。

施工要點

管材彎曲半徑≥8 倍外徑，避免鋼帶斷裂；熱熔對接時需切除端口氧化層，確保熔接強度。

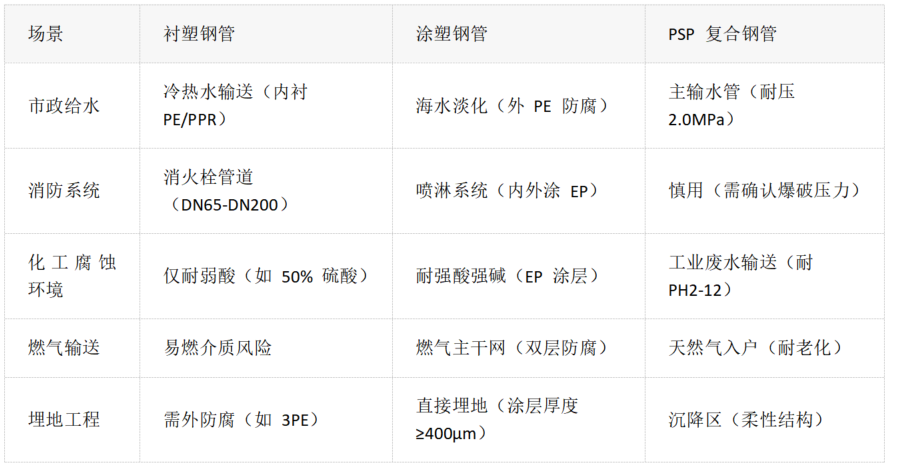

四、典型應用場景對比

造價技能

五、選型決策指南

1、經濟性：

短期成本：襯塑鋼管（最低）＜涂塑鋼管＜PSP 復合鋼管；

長期成本：PSP 復合鋼管（50 年壽命）＞涂塑鋼管（30 年）＞襯塑鋼管（20 年）。

2、技術優先級：

高承壓場景（如高層供水）→ PSP 復合鋼管；

強腐蝕環境（如化工車間）→ 涂塑鋼管（EP 涂層）；

預算敏感型項目→ 襯塑鋼管（DN≤200）。

3、施工便利性：

快速安裝（如搶修工程）→ 涂塑鋼管（溝槽連接）；

復雜地形（如山區）→ PSP 復合鋼管（可彎曲 25°）。

六、行業趨勢與創新

1、材料升級：

涂塑鋼管：開發耐 120℃高溫的改性環氧樹脂涂層；

PSP 復合鋼管：采用納米抗菌 PE 層，用于醫療純水輸送。

2、智能化：

涂塑鋼管集成光纖傳感器，實時監測涂層破損；

PSP 復合鋼管內置 RFID 芯片，實現全生命周期追溯。

七、CAD快速看圖應用

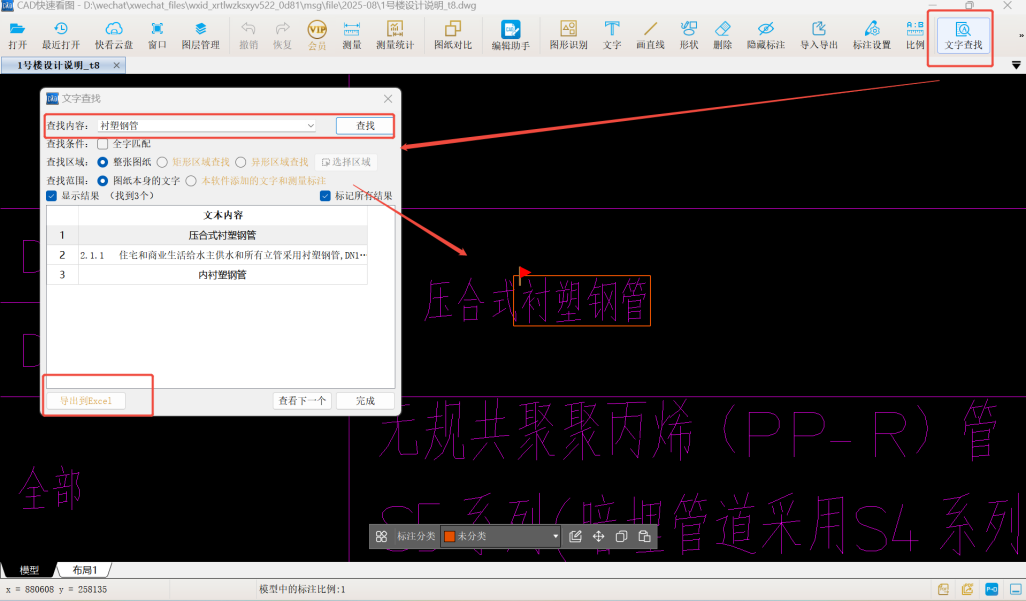

文字查找，對于管道材質，我們可以利用CAD快速看圖的文字查找功能，在設計說明中進行快速定位，輕松定位到管道所在位置。

連接方式

襯塑鋼管、涂塑鋼管、PSP 復合鋼管根據新國標的標準，在實際看圖紙的時候，可以利用CAD快速看圖文字查找在設計說明圖紙中定位管道內容，核對管道的設計規范。

#襯塑鋼管#涂塑鋼管# 復合鋼管#文字查找
