在建筑電氣工程中，橋架作為電纜敷設的核心承載構件，橋架按照結構、材質、功能分為多種，根據國家標準與壁厚對照清晰橋架的區別，利用CAD快速看圖的連續測量快速計算橋架工程量，非常方便。

一、橋架的分類與標準體系

橋架的分類主要依據結構形式、材質和功能特性，同時受不同行業標準規范。以下是詳細分類及對應標準：

1.按結構形式分類

槽式橋架：全封閉結構，適用于屏蔽干擾場景（如通信電纜），執行 JB/T 10216-2013《電控配電用電纜橋架》。

敷設

托盤式橋架：底部帶孔或鏤空，承載能力強，常用于電力電纜敷設，符合 T/CECS 31-2017《鋼制電纜橋架工程技術規程》。

造價技能

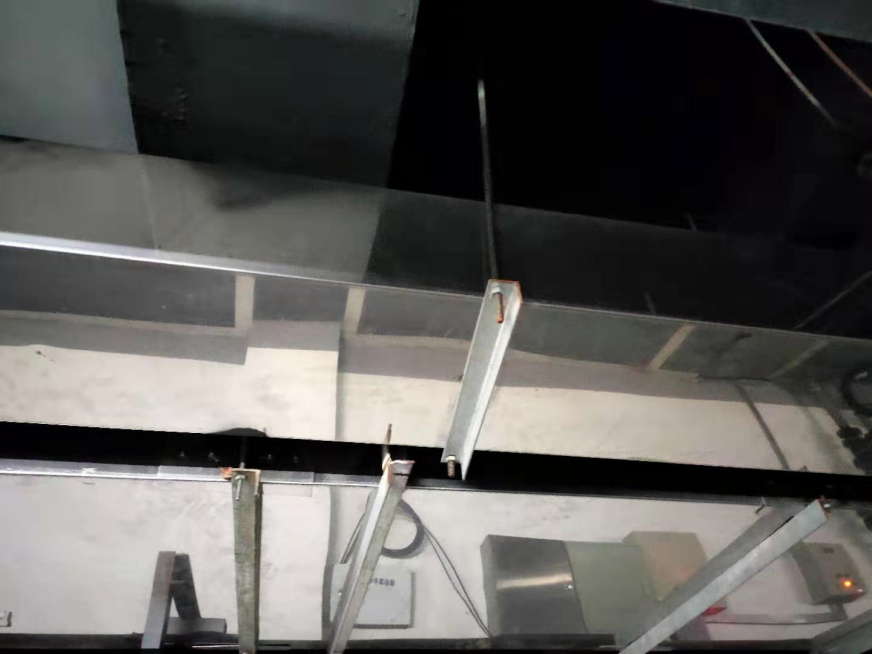

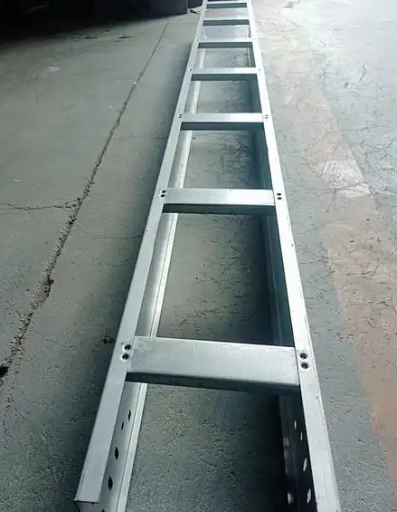

梯式橋架：類似梯子結構，便于散熱和維護，常見于工廠車間，參考 GB/T 13482-2012《電纜橋架》。

組合式橋架：模塊化組裝，靈活適配復雜路徑，需結合具體工程設計規范。

定額規則

2. 按材質分類

鋼制橋架：應用最廣，材質符合 GB/T 700-2006《碳素結構鋼》，表面處理需通過 GB/T 13912-2020《金屬覆蓋層鋼鐵制件熱浸鍍鋅層》。

鋁合金橋架：輕量化且耐腐蝕，執行 CECS 106-2000《鋁合金電纜橋架技術規程》，適用于沿?；蚋邼穸拳h(huán)境。

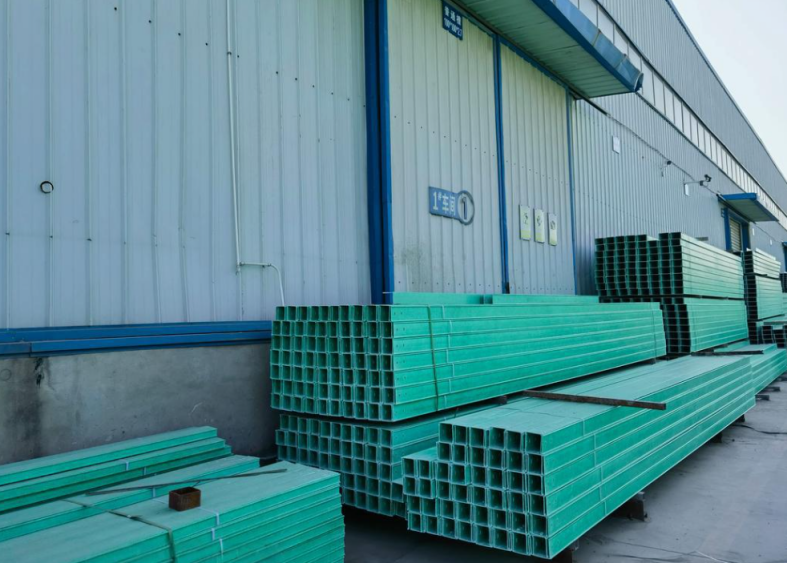

玻璃鋼橋架：耐酸堿性能突出，厚度標準高于金屬橋架，常見于化工行業，參考 NB/T 42037-2014《防腐電纜橋架》。

3. 按功能特性分類

耐火橋架：需通過 GB 29415-2013《耐火電纜槽盒》測試，耐火等級分為 F1（≥90min）至 F4（≥30min），適用于消防配電系統。

防腐橋架：采用特殊涂層或材質，符合 NB/T 42037-2014，用于高腐蝕環境（如石化工廠）。

二、國家標準與壁厚對照

橋架的壁厚與規格直接關聯承載能力，以下為主要標準及對應數據：

鋼制橋架壁厚標準（T/CECS 31-2017）

橋架寬度	槽體厚度	蓋板厚度	典型應用場景
≤150	≥1.0	≥1.0	室內小型電纜敷設
150＜W≤300	≥1.2	≥1.0	普通辦公區電力橋架
300＜W≤500	≥1.5	≥1.2	商業綜合體垂直橋架
500＜W≤800	≥2.0	≥1.5	工業廠房重型電纜通道
＞800	≥2.2	≥2.0	超高層建筑核心筒橋架

三、選型注意事項：

1.承載計算：需根據電纜總重量、橋架跨距及安全系數（建議≥1.5）計算最小壁厚，避免超載導致變形。

2.環境適配：戶外或高濕環境優先選用鋁合金或熱浸鍍鋅鋼制橋架，耐火場所必須使用復合耐火型橋架（如雙層鋼板 + 巖棉填充結構）。

3.安裝規范：支架間距需符合 GB 50168-2018《電纜線路施工及驗收標準》，例如鋼制橋架水平安裝間距≤1.5m，垂直安裝間距≤2m。

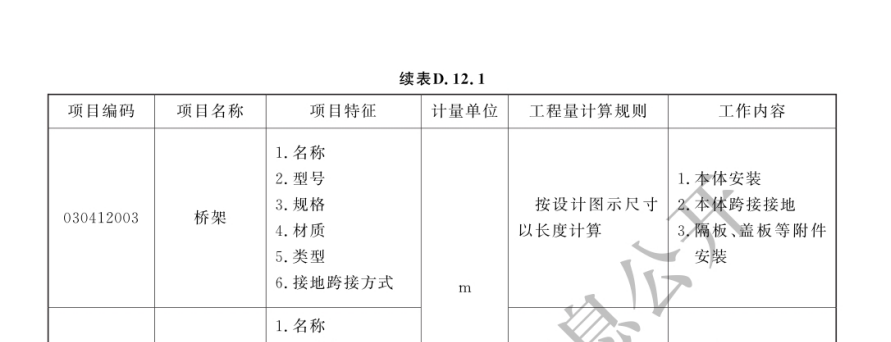

四、2024清單規范計算規則

橋架工

五、實例應用

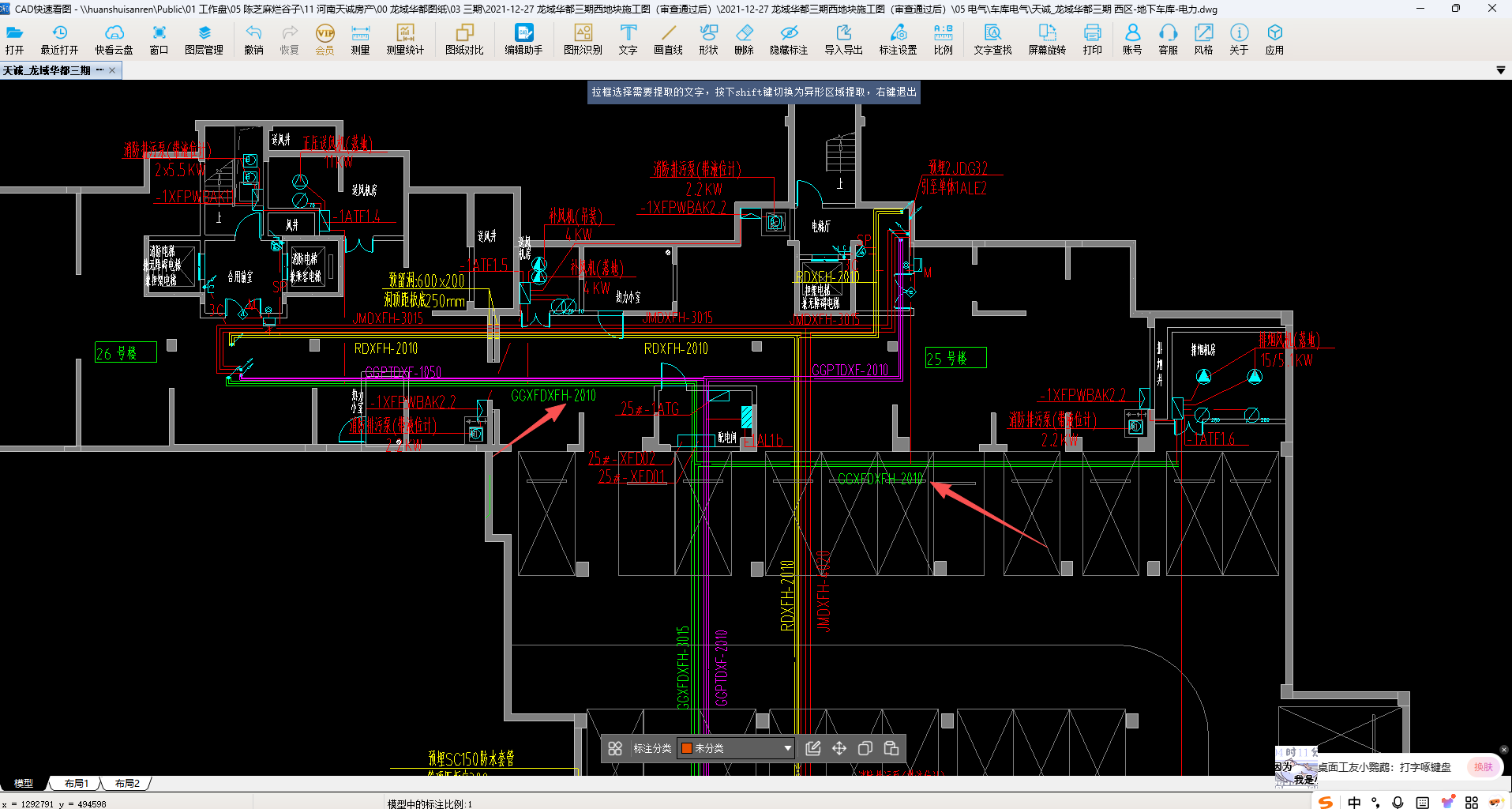

CAD快速看圖的連續測量，我們以下圖所示GGXFDXFH-2010為例進行說明

建筑行業專業資訊門戶-新干線頭條

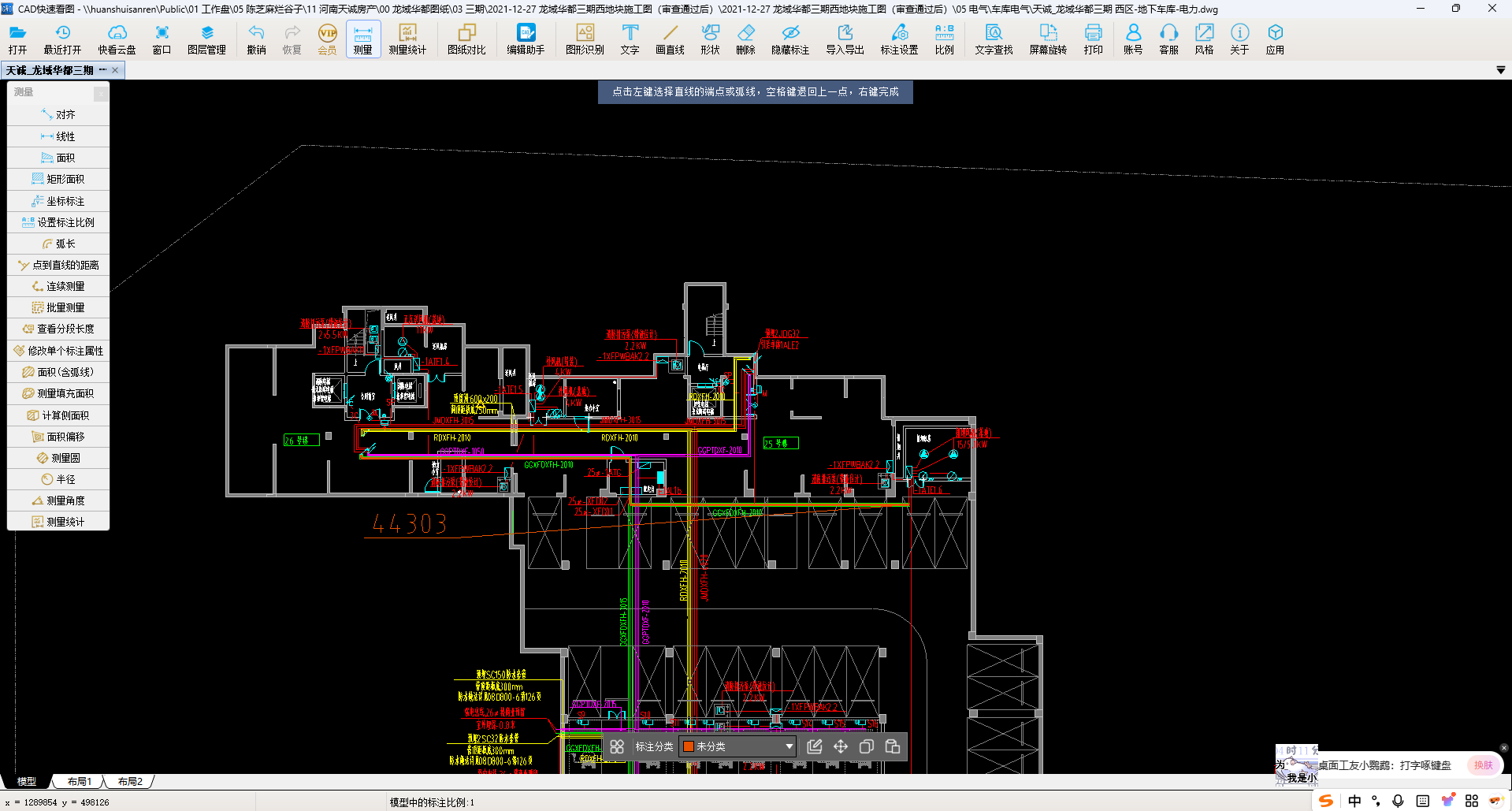

觸發測量命令下，連續測量命令，可以直接看到結果

敷設

綜上所述，本文系統闡述了建筑電氣工程中橋架的分類標準、壁厚規范及選型要點，并結合2024清單規范與CAD快速看圖的連續測量功能，為工程實踐提供了全面指導。
