接線端子，無端子外部接線，有段子外部接線，這些工程量計算的時候，經常會感到一絲絲迷茫，今天我們通過一篇文章，為大家解密CAD快速看圖文字查找快速定位工程計算位置和規則，讓你計算無負擔。

一、什么是接線端子

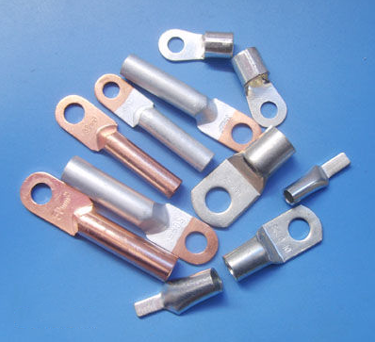

接線端子是實現電氣連接的核心元件，其類型繁多，如下圖所示。

二、無端子外部接線和有段子外部接線全解析

在電氣工程的預算計量、施工驗收?qǐng)鼍爸?，“無端子外部接線” 與 “有端子接線” 的計取，核心依據是導線是否通過 “額外的專用接線端子” 實現與設備 / 器具的連接，同時需結合導線規格、連接對象及施工規范（如《建筑電氣工程施工質量驗收規范》GB 50303）綜合判斷。

1、先明確核心定義：兩者的本質區別

無端子外部接線：導線無需額外壓接 / 安裝專用接線端子，直接與設備、器具的接線柱（或自帶端子）連接（如導線直接插入開關接線孔、電機自帶的接線柱夾緊）。

有端子外部接線：導線需先壓接 / 安裝專用接線端子（如銅接線端子、線耳），再通過該端子與設備、器具連接（如大截面導線壓接銅端子后接電機接線盒、導線通過端子排過渡連接）。

2、無端子外部接線：這些情況計取

無端子接線的核心是 “導線直接連接”，通常適用于小截面硬線、設備自帶接線結構的場景，具體包括：

（1）小截面單股硬導線直接連接設備 / 器具

這是最常見的場景，符合規范中 “單股銅芯線可直接與設備、器具的接線端子連接” 的要求（通常線徑≤6mm2，具體需結合當?shù)囟~或規范細化）。

典型場景：

照明回路中，2.5mm2/4mm2 單股硬銅線直接接入開關、插座、燈具（如吸頂燈、筒燈）的接線端子；

弱電回路（如消防報警、網絡）中，0.5mm2/1mm2 單股線直接接探測器、模塊的接線柱；

小型家電（如排風扇、小型水泵）的電源線（≤6mm2）直接接設備自帶的接線端子。

（2）設備自帶 “免端子” 接線結構

部分設備出廠時已設計專用接線結構，無需額外端子即可可靠連接導線，此時按無端子計取。

典型場景：

采用 “彈簧式接線柱” 的開關 / 插座（導線直接插入夾緊，無需端子）；

小型斷路器、漏電保護器的進線端 / 出線端，直接夾緊 4mm2 及以下的單股硬線（斷路器自帶接線夾，無需額外端子）。

（3）軟導線（多股線）搪錫后直接連接（部分場景）

對于≤2.5mm2 的多股軟導線，若施工中采用 “搪錫處理”（將導線端頭燙錫成硬態），再直接接入設備接線端子，也可按無端子接線計取（本質仍是導線直接連接，搪錫僅為防止斷股）。

注意：若軟導線未搪錫且線徑較大（如 4mm2 及以上），因易斷股導致接觸不良，規范通常要求壓接端子，此時需按有端子計取。

3、有端子外部接線：這些情況計取

有端子接線的核心是 “需額外端子過渡”，通常適用于大截面導線、軟導線、端子排連接、振動環境的場景，具體包括：

（1）大截面導線（通常線徑＞6mm2）連接設備

大截面導線（如 10mm2 及以上）若直接連接，易因接觸面積不足導致發熱、接觸不良，規范要求必須壓接專用接線端子（如銅鼻子、線耳）后連接。

典型場景：

動力回路中，10mm2/16mm2 導線壓接銅端子后，接入電機（如水泵、風機）的接線盒；

配電箱出線端，6mm2 以上導線壓接端子后接大功率設備（如空調外機、電熱水器）。

（2）多股軟導線（無論線徑）壓接端子連接

多股軟導線（如 RV 型、BVR 型）因?qū)Ь€易松散、斷股，直接連接易導致接觸不良，除≤2.5mm2 搪錫場景外，均需壓接端子后連接，按有端子計取。

典型場景：

汽車線束、設備內部布線中，多股軟導線（如 1.5mm2 BVR）壓接端子后接插件；

振動環境（如電梯、水泵）中的導線，壓接端子后連接（防止導線松動）。

（3）導線通過 “端子排” 過渡連接

無論導線線徑大小，只要通過 “端子排”（如導軌式端子排、固定式端子排）實現中間過渡，均按有端子接線計?。ǘ俗优疟旧砑?“專用端子”）。

典型場景：

大型設備（如變頻器）的控制線，通過端子排與外部導線連接（便于檢修更換）。

（4）特殊環境下的強制要求

在高溫、高振動、腐蝕性環境中，即使小截面導線，規范也可能要求壓接端子以確保連接可靠性，此時按有端子計取。

典型場景：

工業車間的振動設備（如機床），4mm2 導線壓接端子后接電機；

戶外防水設備（如路燈控制箱），導線壓接防水端子后連接（兼顧密封與可靠性）。

設備自帶端子不算 “有端子”：若設備出廠時已附帶接線端子（如電機接線盒內的銅端子），導線直接接該端子，仍按無端子計取 ——“有端子” 的核心是 “施工時額外增加的端子”，而非設備自帶端子。

三、24清單關于接線段子的計算規則

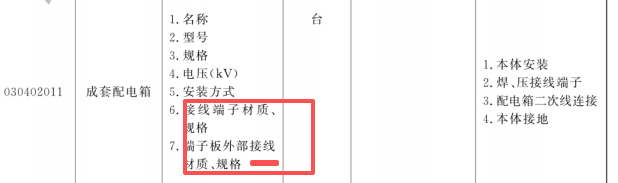

清單規范將其歸屬于配電箱描述內，那么他的工程量應該怎么計算呢？比如一個BV-3 * 2.5的回路（3根2.5mm2的硬銅線）接入配電箱，無端子外部接線的工程量就是3個。

四、應用實例

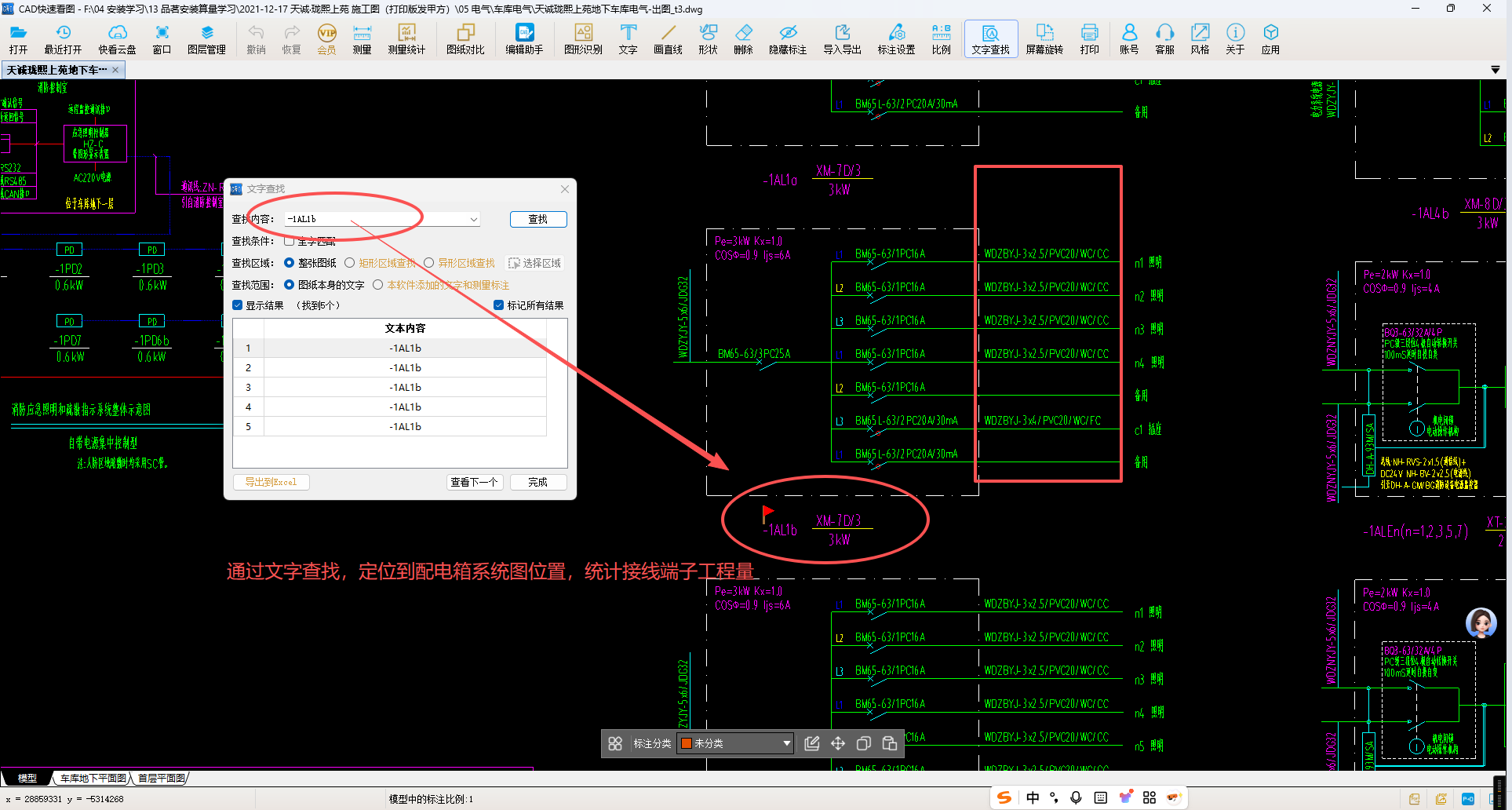

計算接線段子時，我們通常參考系統圖來計算，因此我們需要快速進行配電箱的查找，因此，使用CAD快速看圖的文字查找來定位圖形位置。

總之，“無端子”就像直接把電線纏在螺絲上擰緊；而“有端子”則是先給電線套上一個專用的銅接頭（線鼻子），再用螺絲固定這個接頭。種方式，主要看電線的類型（硬線還是軟線）和粗細（截面是否≤6mm2）。軟線和多股線為了確保連接可靠、不散股，通常需要壓接端子；而小截面的硬線則可以直接固定。
