電纜工程量計算-批量測量更輕松

頭像   CAD快速看圖 3天前 | 92閱讀 1 贊

電纜工程量計算-批量測量更輕松

電纜工程量計算時，可以用CAD快速看圖的【批量測量】功能，一鍵精準測量電纜長度，高效省力，大幅提升算量效率，是工程和造價人員的得力工具！

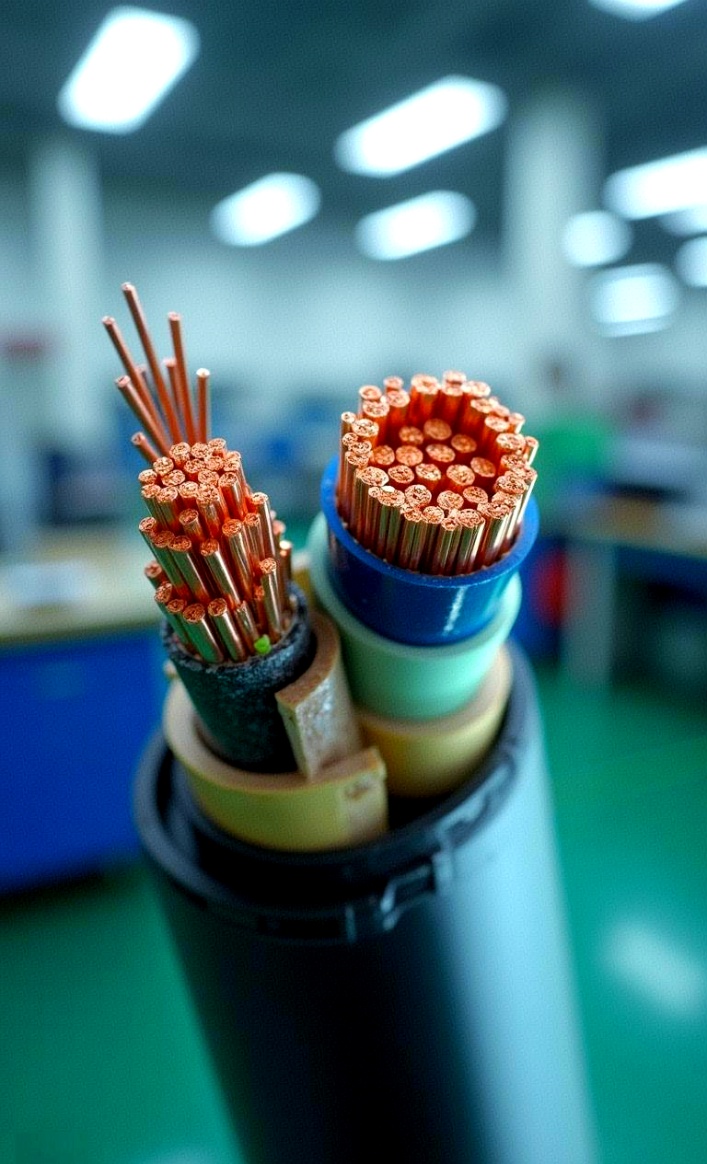

一、電纜

電纜，作為傳送和分配電能之用，由于電纜線路具有運行可靠、不易受外界因素影響等優點，被越來越多地用于工業與民用建筑，特別是高層建筑的配電線路中。

二、電纜的分類

電纜線路的電纜按其結構及作用可分為電力電纜、控制電纜、電話電纜、信號電纜、射頻同軸電纜；電纜按電壓可分為低壓電纜、高壓電纜；電纜按芯數分有三芯電纜、四芯電纜、五芯電纜等。

工程量

三、電纜的計量規則

1.定額規則。

電力電纜敷設，按照設計圖紙區分不同的電纜材質和敷設方式，以及不同的電纜規格、截面大小，以“100m”為單位計算工程量。

2.清單規則。

軟件應用

四、實例分析

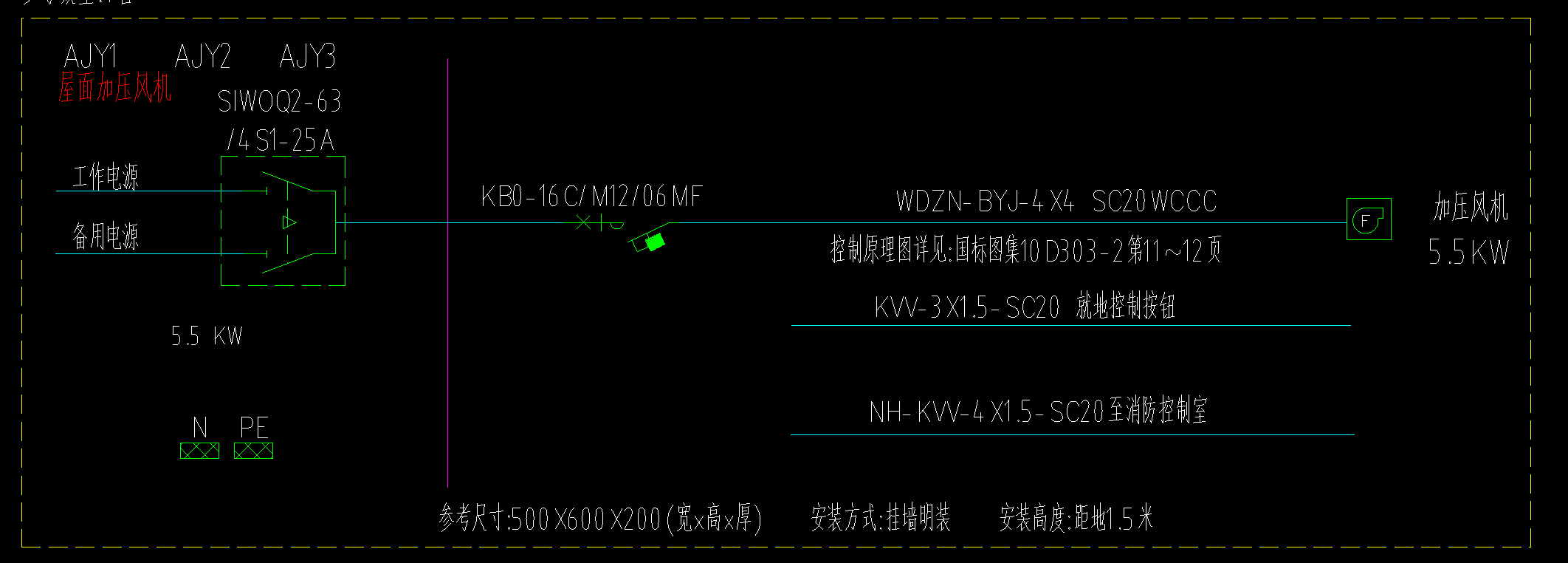

1.觀察某住宅的配電箱系統圖，確定AJY2的離地高度及尺寸信息。

建筑行業專業資訊門戶-新干線頭條

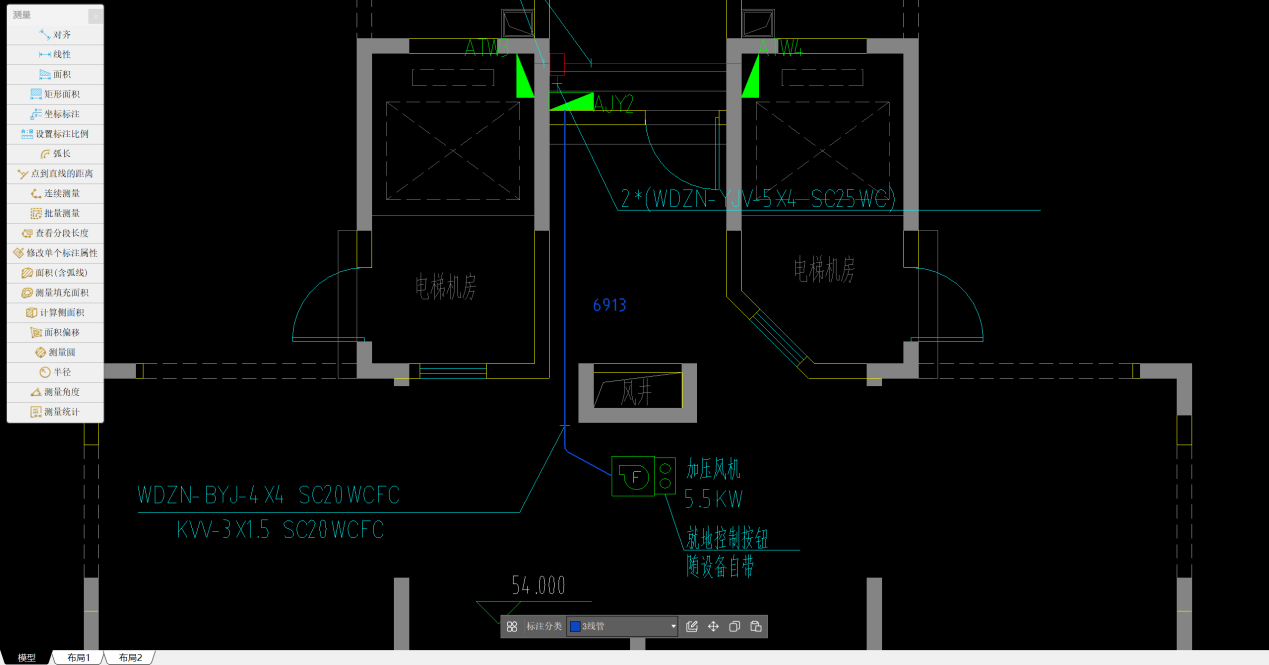

2.用CAD快速看圖查看圖紙并計量

以AJY2-加壓風機回路為例，使用軟件的【批量測量】功能，點選該回路的線管，得到水平管長為6.913m。豎向管長為1.5m。則SC20管總長為8.413m。則WDZN-BYJ-4*4電纜長為：8.413+（0.5+0.6）（配電箱預留）+1.5（電纜終端頭）=11.013m。

工程量

其它類型電纜也可依據此方法計量，讀者可自行嘗試。

電纜工程量計算，用CAD快速看圖軟件來量電纜長度。它能自動測水平管和豎向管，再加預留和終端頭，快速算出總長，特別方便！

#電纜#計量#批量測量
