一、室內配線

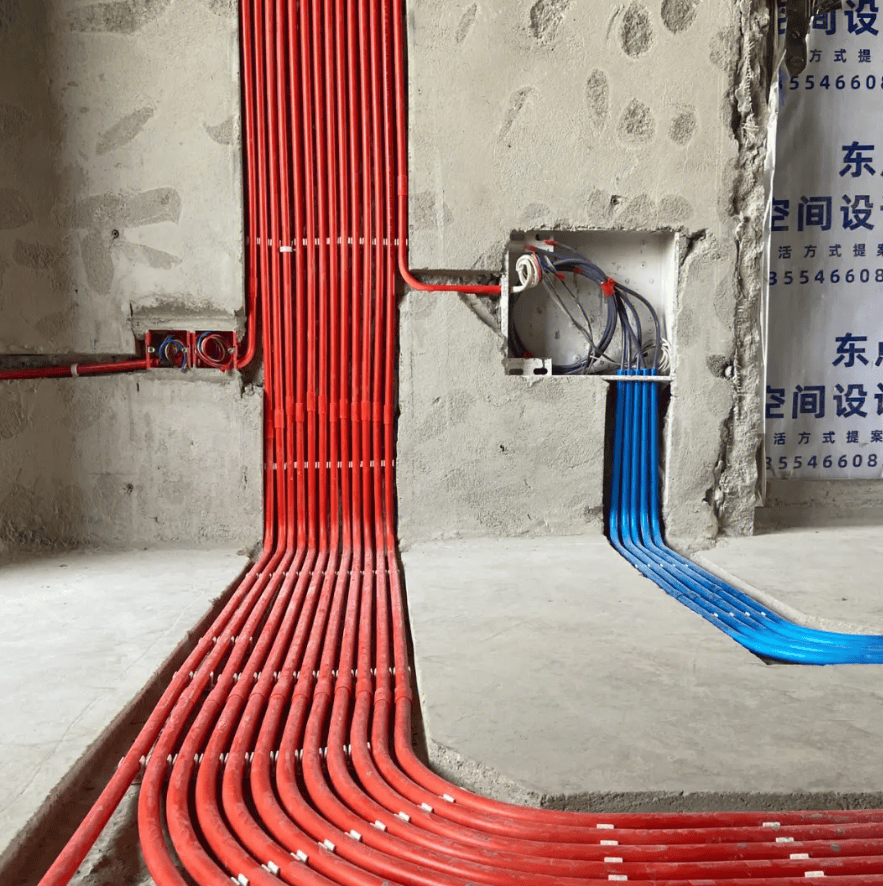

敷設在建筑物內的配線，統稱為室內配線，也稱為室內配線工程。根據房屋建筑結構及要求的不同，室內配線又分為明配和暗配兩種。明配師敷設于墻壁、頂棚的表面等處；暗配是敷設于墻壁、頂棚、地面及樓板等處的內部，一般是先預埋管子，然后再向管內配線。

二、室內配線的分類

根據線路用途和供電安全要求，配線可分為線管配線、夾板配線、絕緣子配線、槽板配線、線槽配線、塑料鋼釘線卡配線等形式。

三、室內配線的計量規則

1.定額規則。

管內穿線工程量，根據設計圖紙區分不同的線路性質、導線材質、導線截面，以“100m單線”為單位計算工程量；管內穿多芯軟導線時，根據設計圖紙區分不同的芯數和每芯的截面大小，以“100m/束”為單位計算工程量。管內穿線的線路分支接頭線長度已綜合在定額中，不得另行計算。

2.清單規則。

軟件應用

四、實例分析

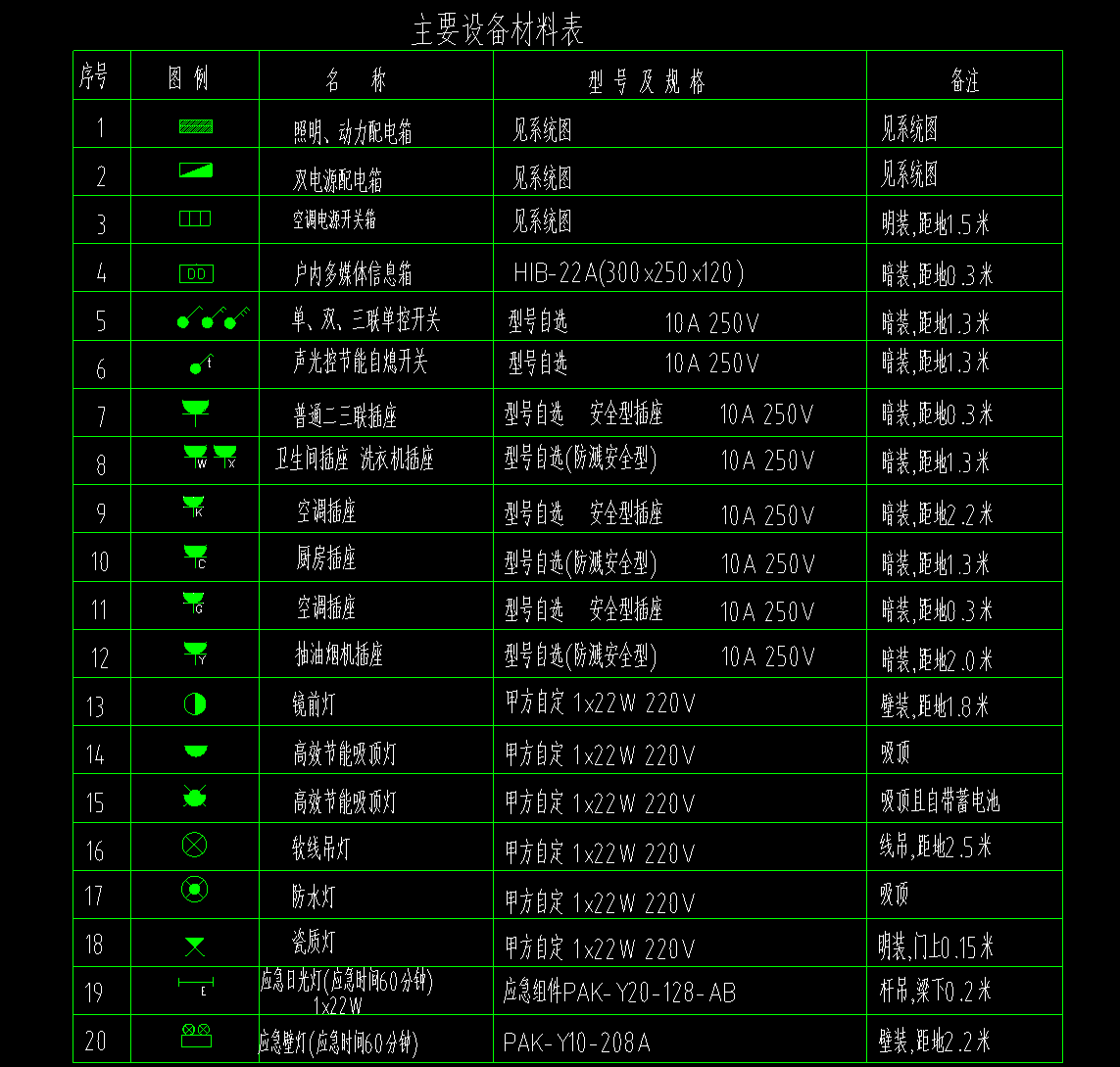

1.觀察某住宅的設備材料表，確定開關和配電箱的離地高度及尺寸信息。

配線工程

工程量

2.用CAD快速看圖查看圖紙并計量

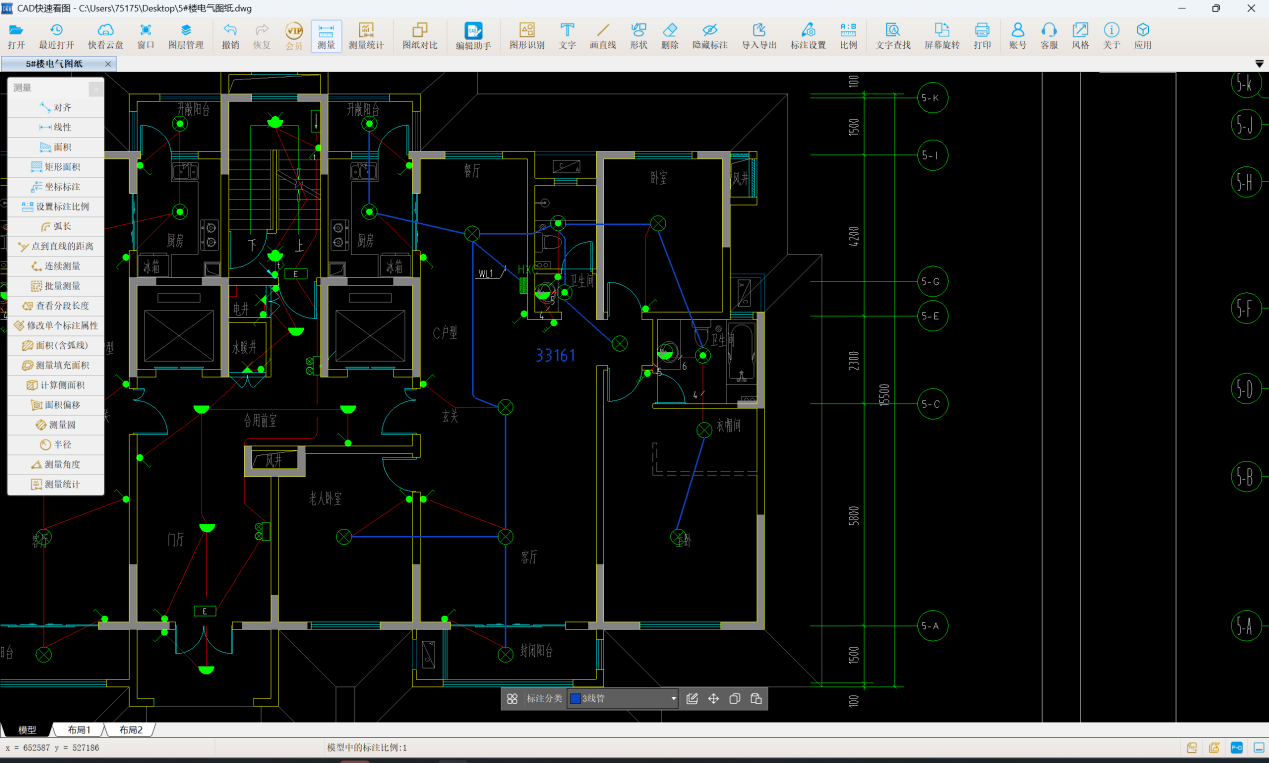

以WL1回路為例，使用軟件的【批量測量】功能，勾選“按已選線段的圖層過濾”，點選WL1回路的三線管，得到水平管長為33.161m。豎向管長為：9*（3-2.5）（軟線吊燈）+（3-1.8-0.4）（配電箱）=5.3m。則PVC20三線管總長為38.461m。則BYJ-3*2.5線長為：（38.461+0.4+0.3）（含配電箱預留）*3=117.48m。

建筑行業專業資訊門戶-新干線頭條

其它管線也可依據此方法計量，讀者可自行嘗試。

如何用CAD快速看圖來高效測量室內管線長度。通過實際例子說明，軟件能自動過濾圖層、批量測算水平與豎向管長，大大提升了計算的準確性和工作效率。
