怎么定義和繪制這樣的暗柱

麻煩回答的時候說的仔細點

柱墩的繪制

柱墩怎么繪制和定義呢？幫忙按大樣給繪制一個柱墩，要有圖啊，初學，請教了?。?！問題補充：謝謝頭兩位的回答，鄙視那個叫小雪的，呸?。?！說這個名就覺得惡心。

柱墩的繪制

柱墩怎么繪制和定義呢？幫忙按大樣給繪制一個柱墩，要有圖啊，初學，請教了！??！問題補充：謝謝頭兩位的回答，鄙視那個叫小雪的，呸?。?！說這個名就覺得惡心。

扶壁柱

問題， 圖二 所有扶壁柱和暗柱部分重合 請說一下怎么畫 用什么構建繪制2020-05-06 14:22:52 補充這個怎么畫在一起啊 有人給細說一下嘛， 或者分開畫 用端柱定義可以嗎好多個暗柱。 全部畫在一起感覺好麻煩

約束邊緣構件

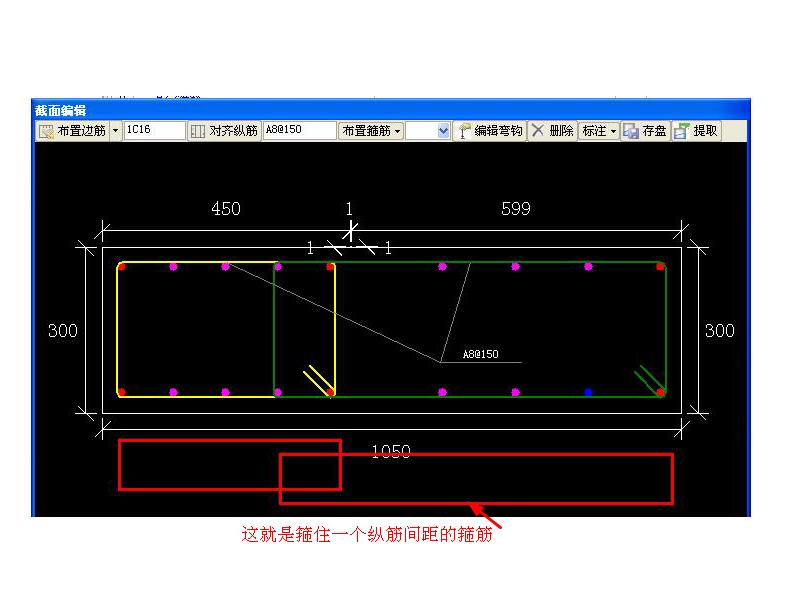

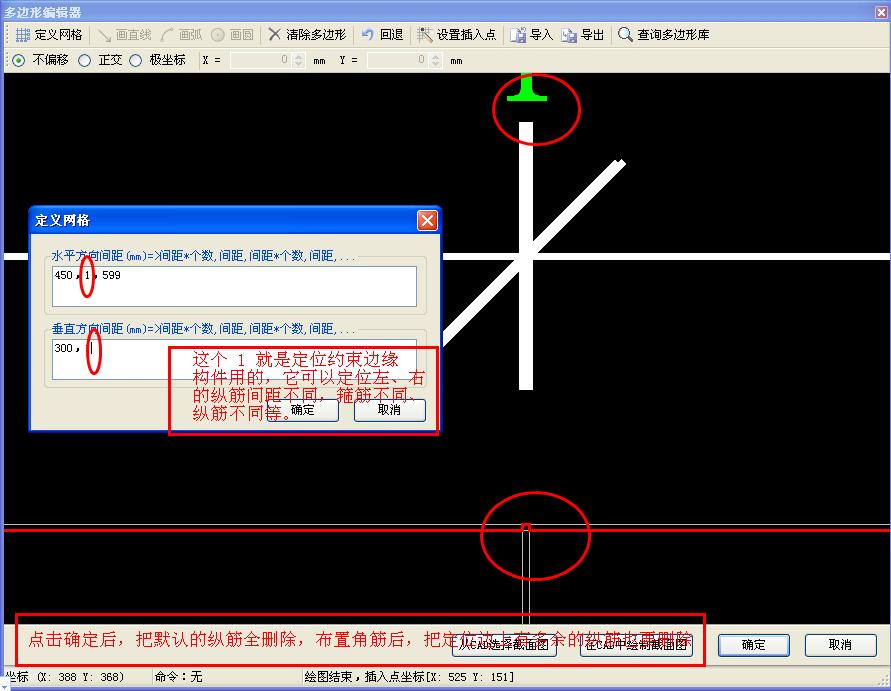

在畫約束邊緣構件時，規定非暗柱區的縱筋為墻豎向筋，箍筋及拉筋直徑同暗柱區，間距為暗柱區的2倍，箍筋伸入暗柱區內一個縱筋間距。 我這樣處理：非暗柱區按照暗柱來設置，然后畫在暗柱旁邊。但是，因為每個非約束邊緣構件的非暗柱區的長度都不一9樣，需要計算包含的墻縱筋根數和箍筋的尺寸。而且畫非暗柱區的時候需要的輔助軸線比較多，另外 一個問題是，我根據墻厚的不同定義了非暗柱的柱子，但是修改不同柱子的時候，需要修改箍筋的大小，那個是公共屬性，一改全部都改，與實際不符。不知道大家怎么處理這種情況？
