剪力墻與暗柱，端柱鋼筋的繪制問題

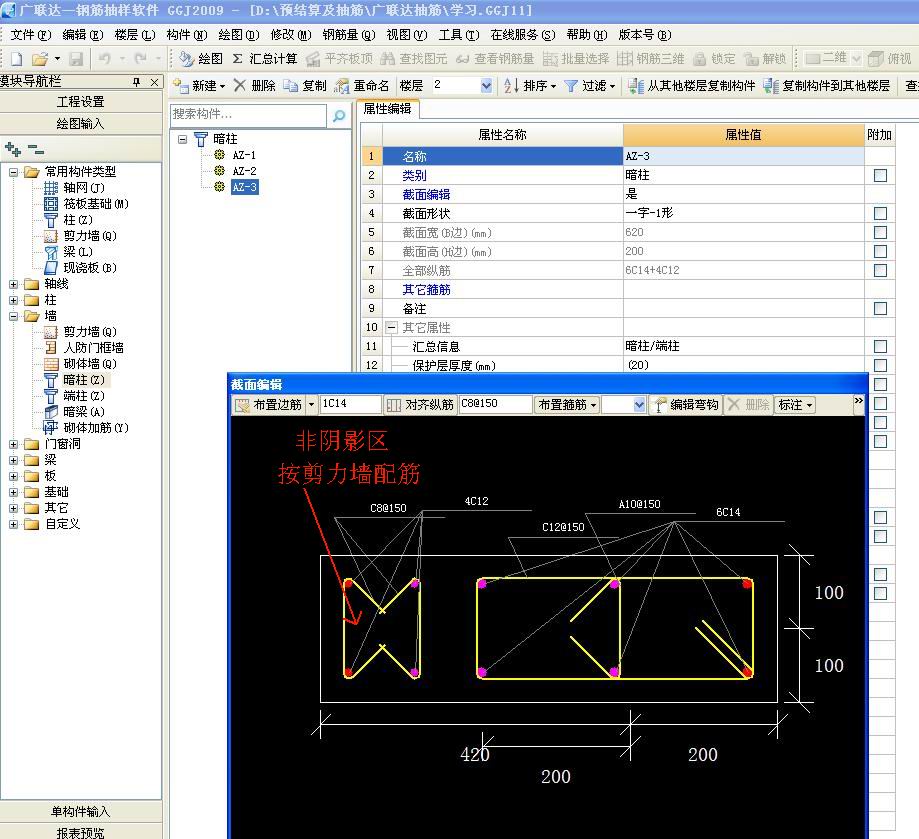

如圖1，剪力墻端有暗柱。我知道在繪制剪力墻鋼筋的時候要把剪力墻拉通（也就是剪力墻水平鋼筋深入暗柱）。 但是，如果是端柱呢？或者是奇形怪狀的暗柱呢？那我也是要把剪力墻全部填充進去后再繪制暗柱，端柱么？如圖。 希望大家能說出證據來源。

廣聯達梁鋼筋三維一端的35d沒有深入剪力墻內，只到了邊緣位置，箍筋一邊有加密

廣聯達梁鋼筋三維一端的35d沒有深入剪力墻內，只到了邊緣位置，箍筋一邊有加密，另外一邊卻沒有加密，這樣算出來的箍筋是不是就少了，支座也是兩個支座

梁支座問題，軟件中會默認梁以端柱或暗柱為支座,但此處鋼筋計算有問題？以剪力墻為支座時，大部分為直錨？

梁支座問題，框剪結構中 軟件中會默認梁以端柱或暗柱為支座， 而實際上很多情況都以剪力墻為支座， 滿足直錨時按直錨設置 若梁以端柱或暗柱為支座， 大部分端柱或暗柱較短即彎錨設置 即直錨還是彎錨的問題， 這兩種算法是有差異的 軟件卻默認以端柱或暗柱為支座，是否有誤? 怎么調整為剪力墻為支座，滿足直錨時變?yōu)橹卞^計算鋼筋錨固？

只有包含端柱或暗柱的剪力墻大樣圖，如何識別或定義

每張細分的大樣圖都是包含(剪力墻+端柱或暗柱)的形式并且以Q為代號，采用剪力墻識別或定義，端柱或暗柱的鋼筋無法定義，識別也會出錯；采用端柱或暗柱識別或定義則剪力墻位置上的鋼筋又不好處理。求解問題補充：剪力墻上的的部分鋼筋與暗柱或端柱的鋼筋繪制在同樣的一張大樣圖上。

剪力墻與暗柱

在2009鋼筋中，我先用CAD導入剪力墻，再在導入的圖中畫上的暗柱，這時再識別墻。三維看，暗柱與墻有區別。這樣輸入后，鋼筋計算會有問題嗎？問題補充：但是我查看剪力墻鋼筋計算后發現，剪力墻的水平鋼盤計算長度，凈長計算到了暗柱邊，兩邊有暗柱的，則出現了有些計算到了兩邊暗柱邊，有些是一邊暗柱邊，有些則按墻凈長計算。不知是出了什么問題？
