您好！根據您提供的四張圖片，這是一個非常典型的預制柱（YKZ）與梁節點現澆區的建模與算量問題。在廣聯達土建算量軟件GTJ2026中，處理這個問題的核心思路是：將預制構件和現澆部分分別定義、繪制和計算。

下面為您提供詳細的操作步驟和解答。

問題一：同一個位置現澆部分和預制部分柱子形狀不一致，在軟件中如何處理？

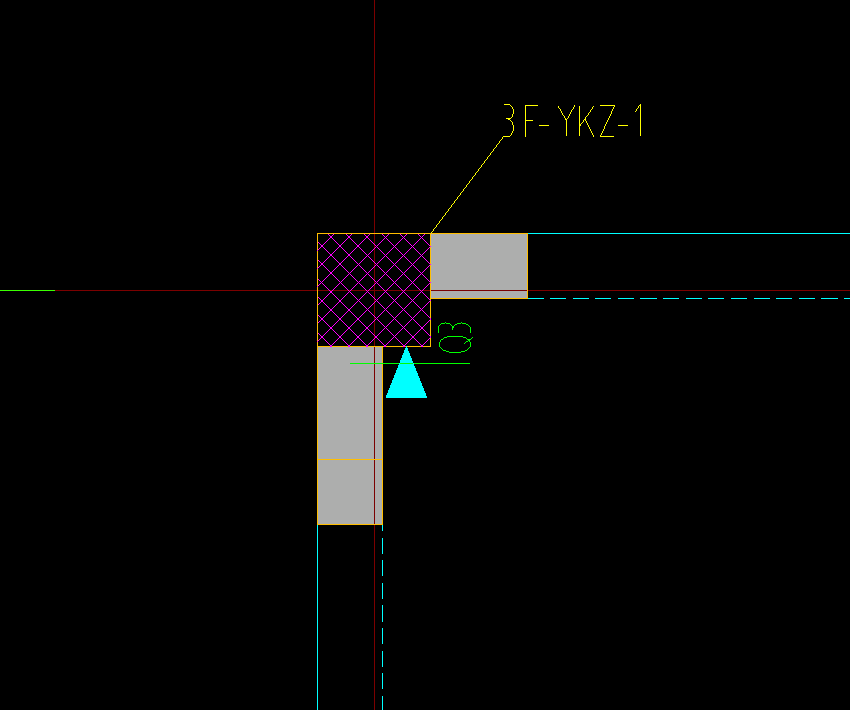

您的第4張圖清晰地展示了差異：灰色部分是預制柱（YKZ） 的截面，紫色網格部分是梁柱節點現澆區的截面。軟件處理流程如下：

第一步：處理預制柱（3F-YKZ-1）

• 新建預制柱構件：

• 在“柱”構件下，選擇“預制柱”或“參數化柱”。

• 在屬性列表中，將柱的名稱修改為圖紙上的名稱 3F-YKZ-1。

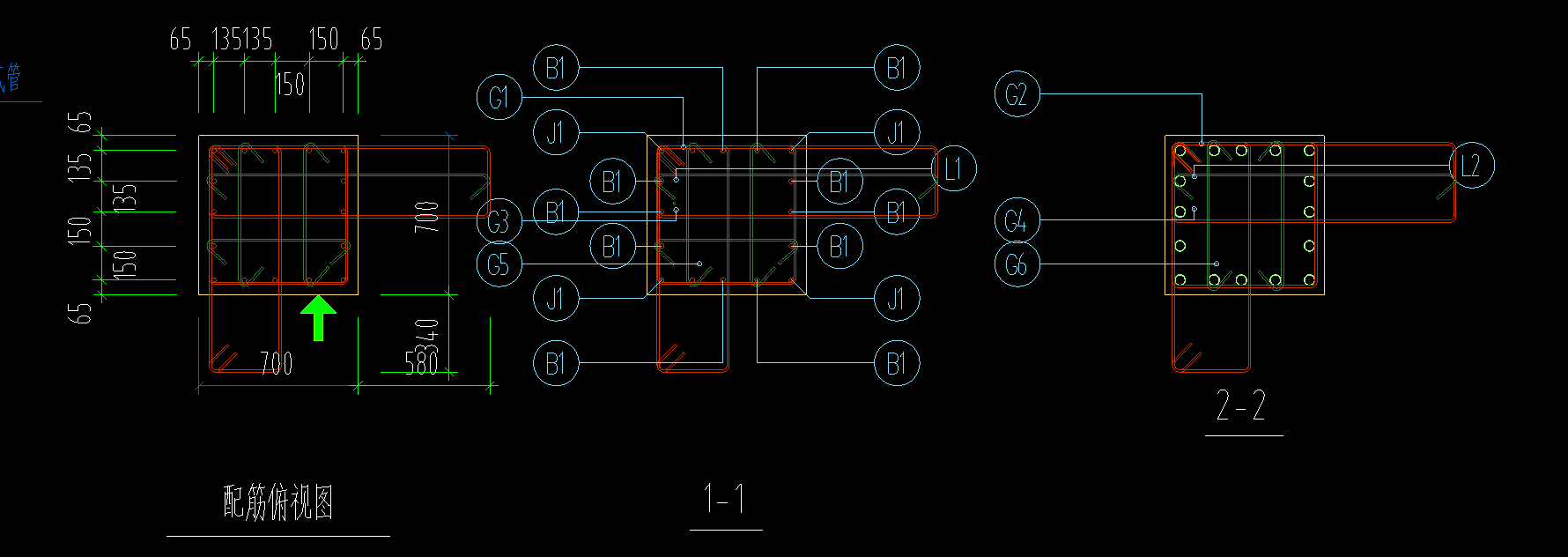

• 根據第2張圖（配筋俯視圖） 和第4張圖中灰色部分的尺寸，輸入預制柱的截面信息（例如700x600或其他尺寸，具體以圖紙標注為準）。

• 輸入預制柱鋼筋：

• 縱筋：角筋J1（4Φ40），邊筋B1（12Φ40）。

• 箍筋/拉筋：箍筋G1-G6（Φ14），拉筋L1-L2（Φ14）。輸入時要注意它們的鋼筋圖形（即加工尺寸）和根數。

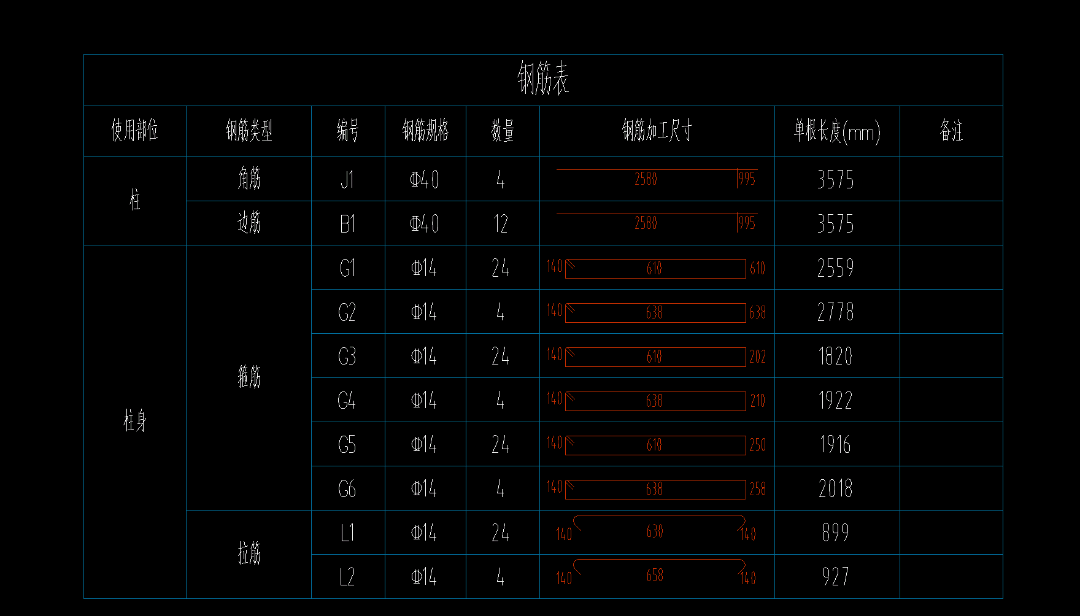

• 預制柱的鋼筋信息全部來自于第1張圖（鋼筋表）。

• 在屬性欄的“鋼筋業務屬性”或“表格輸入”中，嚴格按照鋼筋表輸入：

• 關鍵點：這部分鋼筋是預制柱在工廠生產時自帶的，軟件會計算這部分鋼筋的預埋量和重量。

• 繪制預制柱：

• 在平面圖上，將預制柱 3F-YKZ-1 繪制到指定的軸線位置。

第二步：處理梁柱節點現澆區

這是解決您“形狀不一致”問題的關鍵?，F(xiàn)澆區（第4張圖中紫色網格部分）需要單獨用一個構件來模擬。

• 新建異形柱/自定義點構件：

• 最佳方法是創建一個異形柱。

• 在“柱”構件下，點擊“新建”->“新建異形柱”。

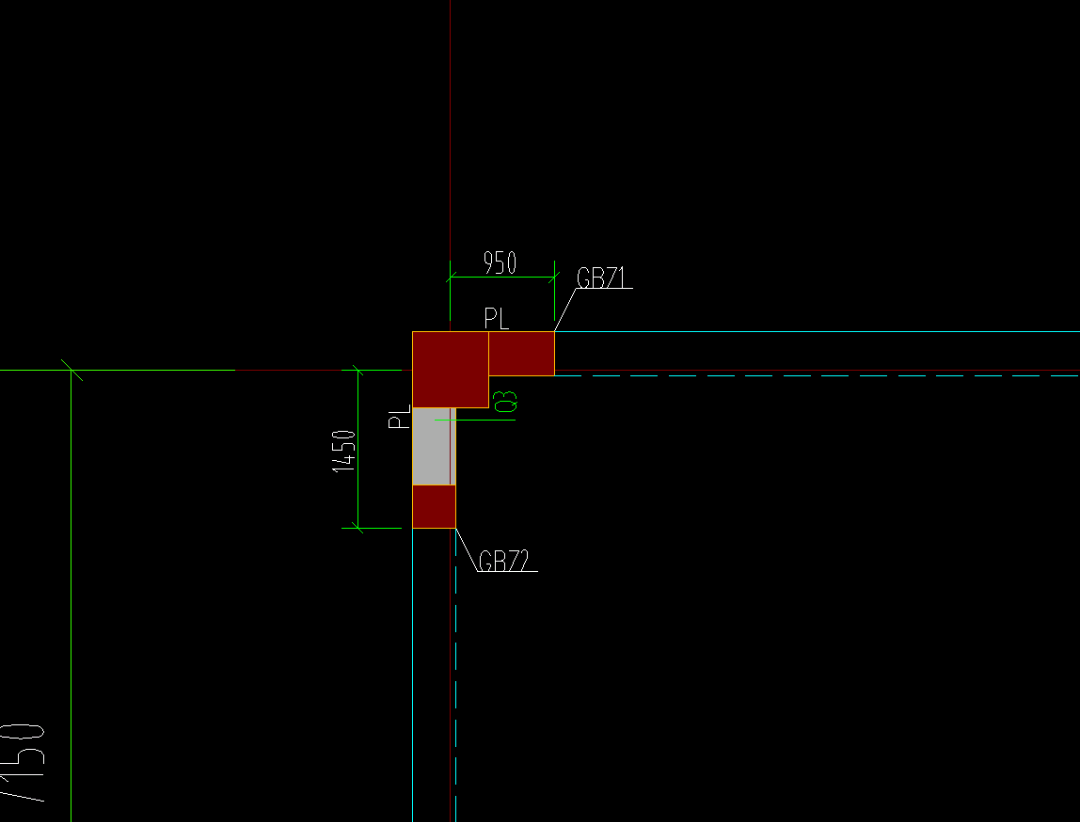

• 會彈出一個異形截面編輯器，您需要根據第4張圖中紫色網格的精確形狀和第3張圖中的定位尺寸（950, 1450等），手動繪制出這個現澆區的截面。

• 簡化方法：如果現澆區是規則的矩形，也可以用一個截面尺寸不同的普通“現澆柱”來代替，但必須確保其定位準確。

• 輸入現澆區鋼筋：

• 重要提示：第1張圖的鋼筋表是預制柱的，不包含現澆區的鋼筋！

• 現澆區的箍筋和縱筋需要在其他圖紙（如梁柱節點大樣圖）上查找。您需要將這部分鋼筋信息手動輸入到這個“異形柱”的鋼筋屬性中。

• 如果找不到單獨的節點鋼筋圖，可能需要根據設計說明或規范進行手動設置。

• 繪制現澆區構件：

• 將這個定義好的“異形柱”或“現澆柱”構件，與之前繪制的預制柱 3F-YKZ-1 繪制在同一個位置。

• 軟件會自動處理三維空間的扣減關系?，F(xiàn)澆部分會“填充”預制柱和梁之間的空隙，形成完整的結構。

• 問題二：扣除的箍筋是否包含？

答案：不包含。需要分開計算。

• 預制柱的箍筋（G1-G6）：已經在第一步中，作為預制柱的自身鋼筋輸入。軟件會計算它的量，并歸類為預制構件鋼筋。

• 現澆區的箍筋：需要在第二步中，單獨輸入到代表“節點現澆區”的那個異形柱構件中。軟件會計算它的量，并歸類為現澆鋼筋。

總結與操作流程：

• 預制柱：用“預制柱”構件定義，輸入第1張圖的全部鋼筋信息，繪制到圖元。

• 現澆節點：用“異形柱”或“現澆柱”構件定義，根據第3、4張圖的形狀和尺寸繪制截面，并根據其他節點詳圖輸入現澆區的鋼筋，繪制到與預制柱同一位置。

• 梁和板：正常繪制與節點相連的梁和板。軟件會自動計算它們與預制柱、現澆節點之間的混凝土扣減關系。

• 匯總計算：最后進行“匯總計算”。軟件會分別輸出：

• 3F-YKZ-1 預制柱的混凝土量和鋼筋量（包含G1-G6箍筋）。

• “節點現澆區”構件的混凝土量和鋼筋量（包含它自己定義的箍筋）。

通過這種方式，軟件就能精確處理您遇到的形狀不一致問題，并且鋼筋計算也會清晰無誤，不會重復或遺漏。

預制柱+剪力墻

分別用對應構件定義設置
