好的，請放心。結合您提供的兩張圖片（配筋俯視圖和鋼筋表），我已經完全理解了此預制柱復雜的鋼筋構造。在廣聯達GTJ中設置此類預制柱的箍筋和拉筋，核心是在“預制柱”構件的“其他鋼筋”屬性中，手動輸入表格中的每一條信息。

這是因?yàn)檐浖臉?biāo)準箍筋類型無法直接處理如此復雜的、帶外伸部分的異形箍筋。以下是詳細的操作步驟和針對您這個特定柱子的設置方法。

詳細操作步驟第一步：創建預制柱并設置基本屬性

• 在“建?！苯缑?，點擊“構件” -> “柱” -> “預制柱”。

• 在構件列表中，新建一個預制柱（例如 YZ-1）。

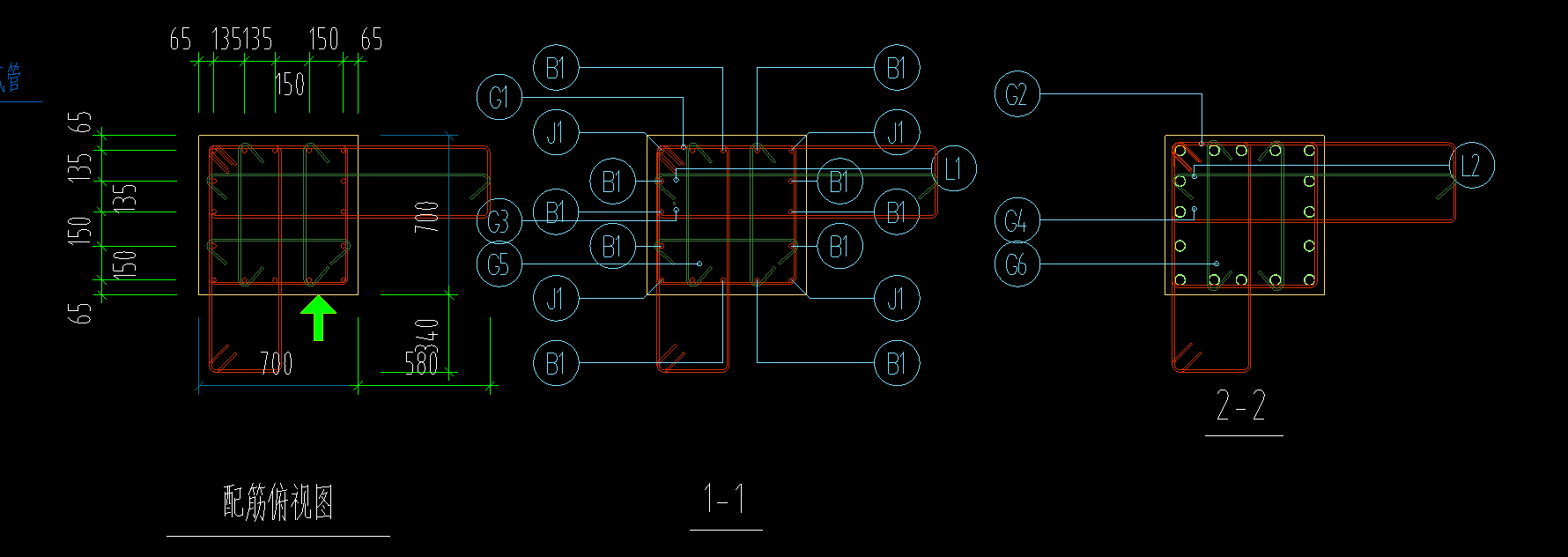

• 在“屬性列表”中，根據 第一張圖（配筋俯視圖） 的尺寸標注，輸入：

• 截面寬度 (b): 700 mm (看700標注方向)

• 截面高度 (h): 700 mm

• 柱高: 根據您第二張圖（鋼筋表）中縱筋長度 3575 mm 推斷，柱高很可能就是 3575 mm。請與您的結構圖核對確認。

• 第二步：處理縱筋（角筋和邊筋）

• 在屬性欄中找到“鋼筋業務屬性”下的 “縱筋” 屬性。

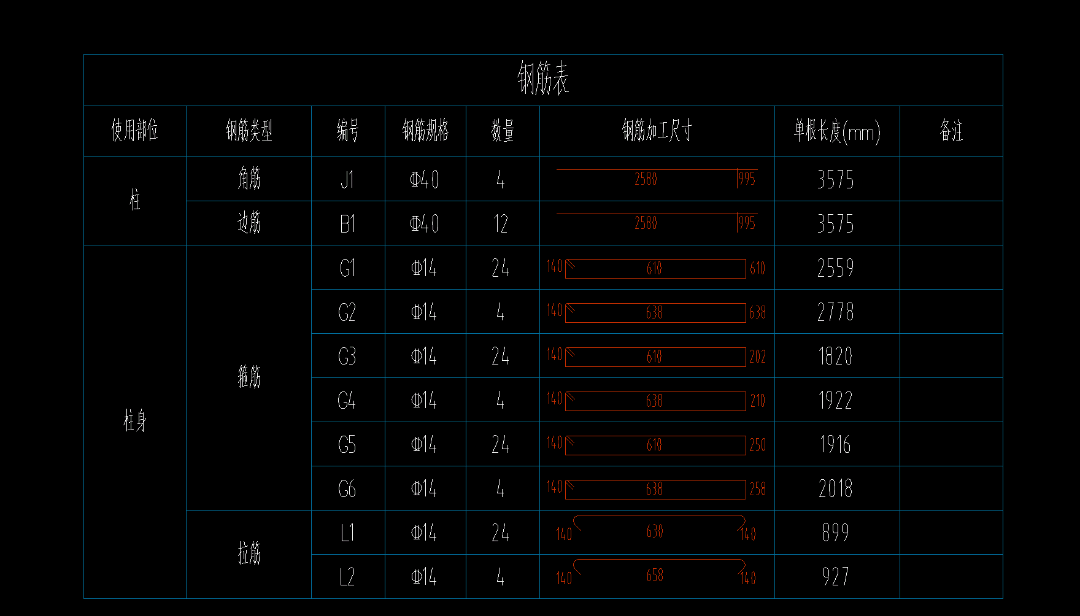

• 根據 第二張圖（鋼筋表）：

• 角筋(J1): 4根Φ40

• 邊筋(B1): 12根Φ40

• 總根數為16根。您可以輸入為：16C40。

• 軟件會自動計算長度，但您已知單根長為 3575 mm，可用于后續校對。

• 第三步：核心步驟 - 設置箍筋和拉筋（使用“其他鋼筋”）

這是最關鍵的一步。我們將使用 “其他鋼筋” 來處理所有非標準的箍筋和拉筋。

• 在屬性列表中找到 “其他鋼筋” 屬性，點擊后面的按鈕進入編輯界面。

• 點擊 “添加” 按鈕，根據 鋼筋表 中的每一條“箍筋”和“拉筋”信息，逐一新建鋼筋條目。

以鋼筋 G1 為例，填寫方法如下：

• 鋼筋信息: C14@200 (這里間距200是示例，您需要根據圖紙說明或排布圖計算確定間距和根數，或者直接按表格數量反推。更推薦直接按數量輸入)

• 圖號: 點擊下拉菜單，選擇與 “鋼筋加工尺寸” 紅色簡圖最匹配的箍筋形狀。例如，G1的尺寸是 140/678/610，這很可能是一個 “雙肢箍” 或 “矩形箍筋” 的圖號（如 1 號或 2 號圖）。您需要根據俯視圖判斷其具體形狀。

• 鋼筋規格: C14

• 長度: 不需要手動計算！ 直接輸入鋼筋表中的 “單根長度”：2559

• 根數: 輸入鋼筋表中的 “數量”：24

• 備注: 可以填入編號 G1，便于后期核對。

請按照上述方法，將鋼筋表中的 G2, G3, G4, G5, G6 所有箍筋信息全部錄入。

對于拉筋 L1, L2：

• 同樣在“其他鋼筋”中添加。

• 圖號: 選擇拉筋的圖號（通常是 41 號或類似，代表單根拉筋）。

• 鋼筋規格: C14

• 長度: L1輸入 899，L2輸入 927。

• 根數: L1輸入 24，L2輸入 4。

最終，“其他鋼筋”列表應包含所有8條（G1-G6, L1-L2）記錄。

第四步：檢查與核對（非常重要）

完成輸入后，您可以通過 “鋼筋三維” 和 “編輯鋼筋” 功能來檢查鋼筋的布置情況，確保與您的圖紙一致。

• 重點核對：每種鋼筋的數量和總長度是否與鋼筋表一致。

• 軟件會自動匯總計算所有鋼筋的重量。

• 總結與要點

• 核心方法: 對于復雜預制構件，“屬性列表”中的“縱筋”+“其他鋼筋” 是黃金組合。

• 數據來源: 所有信息（規格、長度、根數）均嚴格依據您提供的 第二張圖（鋼筋表）。

• 形狀判斷: “圖號” 的選擇需要您結合 第一張圖（配筋俯視圖） 的鋼筋形狀和 第二張圖鋼筋表中的“鋼筋加工尺寸” 紅色簡圖來進行判斷。這是唯一需要您自行判斷的地方，請仔細核對。

• 不要使用“箍筋”屬性: 標準箍筋屬性無法定義這種多類型、多形狀的復雜組合，強行使用會導致算量錯誤。

按照這個流程操作，您就可以準確地在廣聯達GTJ中完成這個預制柱的所有鋼筋設置了。
