您好！您遇到的問題非常典型，很多人在處理樁基鋼筋時都會對圖號9的輸入方式感到困惑。別著急，我們結合您提供的兩張圖，把這個問題徹底講清楚。

您的計算量非常小，根本原因很可能是在“鋼筋圖形”參數中輸入了錯誤的尺寸，導致軟件計算出的單根箍筋長度遠小于實際值。

核心問題解析：圖號9的“鋼筋圖形”和“鋼筋分段”

在“編輯其它鋼筋”界面中選擇圖號9，它代表的是一個矩形的外箍筋。它的輸入界面通常需要您輸入兩個參數：

• B（寬度）：箍筋水平邊的尺寸。

• H（高度）：箍筋垂直邊的尺寸。

而“鋼筋分X段”里的數字“X”是軟件根據您輸入的B和H值，自動計算出的箍筋總長度（L=2(B+H)）所對應的鋼筋規格（如Φ8）的定尺長度段數，這個數字是結果，而不是原因*。您不需要手動計算它，軟件會自動顯示。

您需要做的，就是正確地輸入B和H的值。

解決方案：如何正確輸入?yún)?shù)

我們現在來分解您的樁（Bor pile Φ300mm）的箍筋應該怎么計算。

1. 確定箍筋的尺寸（B和H）

• 樁的直徑是 300mm。

• 箍筋是套在主筋（8 D13）外的，因此箍筋的內徑需要扣除混凝土保護層和主筋的半徑。

• 在實際工程簡化計算中，通常直接采用樁的直徑減去保護層厚度來估算箍筋的外包尺寸。

假設混凝土保護層厚度為50mm（這是非常常見的取值，您可以根據具體圖紙調整）：

• 那么，箍筋的水平方向外包寬度 B = 樁直徑 - 2 * 保護層 = 300 - 2 * 50 = 200mm

• 箍筋的垂直方向外包高度 H = B = 200mm （因?yàn)槭菆A形樁，箍筋的矩形尺寸長寬相等）

所以，在這個假設下，您應該在圖號9的“鋼筋圖形”里輸入：B = 200， H = 200。

軟件會自動計算出單根箍筋的長度 L = 2 * (200 + 200) = 800mm，并可能顯示“鋼筋分1段”（因?yàn)?00mm < 常見的9000mm定尺長度）。

2. 確定加密區和非加密區的范圍

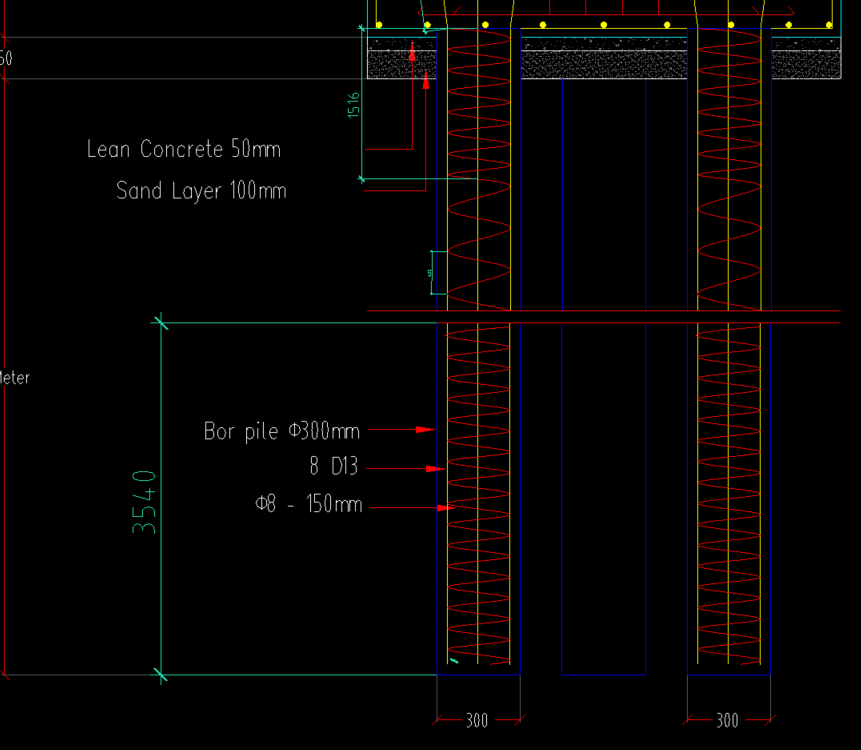

• 加密區長度：根據您的第二張圖，加密區出現在樁的頂部和底部。圖紙上標注了樁頂部的構造，但加密區具體長度需要根據規范或圖紙總說明來確定。常見取值是樁頂和樁底各3~5倍樁直徑。

• 樁直徑D=300mm，假設加密區長度為5D=1500mm。

• 非加密區長度：樁總長6000mm，減去頂部和底部加密區長度。

• 非加密區長度 = 6000 - 1500 - 1500 = 3000mm。

3. 計算加密區和非加密區的箍筋根數

• 加密區間距@150：根數 = (加密區長度 / 間距) + 1 = (1500 / 150) + 1 = 10 + 1 = 11根

• （頂部加密區11根，底部加密區11根）

• 非加密區間距@150：根數 = (非加密區長度 / 間距) + 1 = (3000 / 150) + 1 = 20 + 1 = 21根

• （請注意：如果圖紙沒有單獨標注非加密區間距，通常非加密區的間距會大于加密區，例如@200或@250。您需要確認圖紙！這里暫按您說的@150計算。）

4. 在軟件中的輸入方法

現在您應該回到“編輯其它鋼筋”列表，這樣輸入：

筋號

鋼筋信息

圖號

鋼筋圖形 (B x H)

根數

長度

1

箍筋上加密

Φ8

9

200, 200

11

2

箍筋非加密

Φ8

9

200, 200

21

3

箍筋下加密

Φ8

9

200, 200

11

這樣輸入后，總鋼筋量 = (11 + 21 + 11)根 * 0.8m/根 * 0.395kg/m (Φ8線密度) ≈ 13.6kg，這個量級就正確了。

總結與注意事項

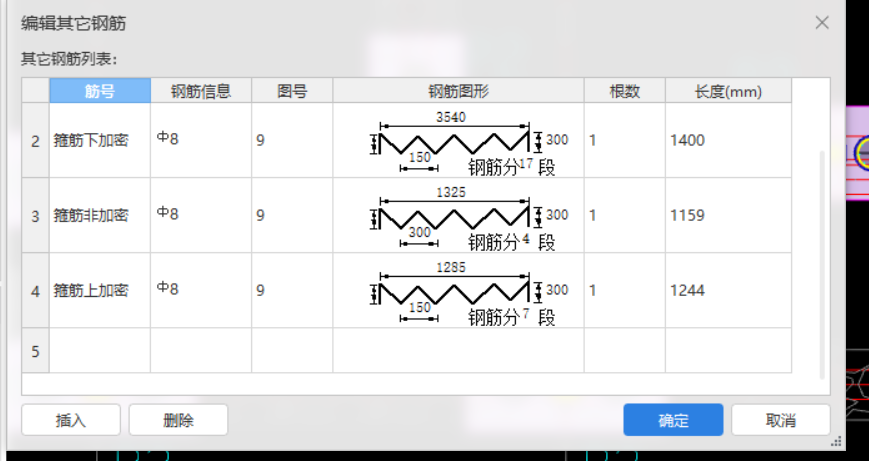

• 關鍵錯誤：您之前可能直接在“鋼筋圖形”里輸入了圖紙上的大尺寸（如3540、150），這些是樁長和間距，不是箍筋本身的尺寸。正確輸入的是箍筋的外包寬度B和高度H（約200mm左右）。

• 確認參數：

• 混凝土保護層厚度：請查閱圖紙說明，以準確計算B和H。

• 非加密區間距：這非常重要！ 請您再次仔細檢查圖紙的所有注釋和說明。樁的非加密區箍筋間距很可能是200mm而不是150mm。如果間距是200mm，那么非加密區根數會變?yōu)?(3000/200)+1=16根，總重量會變化。

• 加密區長度：5D（1500mm）是一個常用值，但最終必須以您的結構設計圖紙或相關規范標注為準。

希望這個詳細的解釋能幫您解決問題！如果還有不清楚的地方，請隨時追問。
