這樣應該是原圖紙比例就不準確

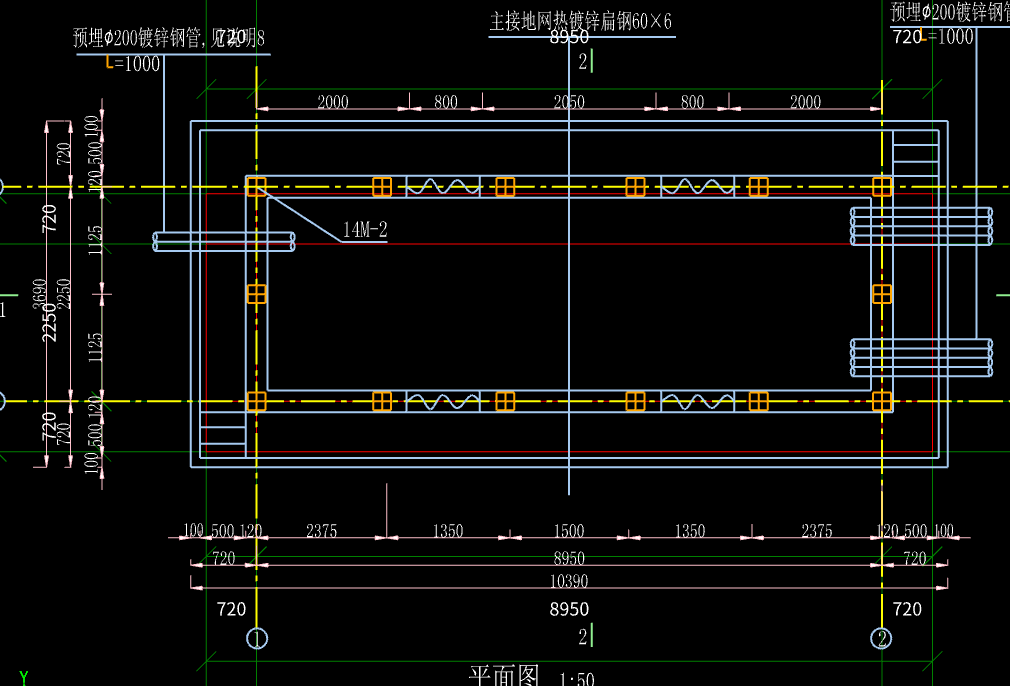

根據圖紙信息和您描述的GTJ軟件操作問題，以下是可能的原因及解決方案：

一、問題根源分析

• 比例設置誤解

• 您設置的720是軸線間距的實際尺寸（單位：mm），而非比例值。圖紙標注的"1:50"才是比例尺，表示圖上1mm=實際50mm。

• 例：圖中標注的720mm軸線間距，在1:50圖紙上應顯示為14.4mm（720÷50），但軟件需要輸入的是實際尺寸720而非比例值。

• 多重比例共存

• 電氣圖紙中常存在局部放大詳圖（如標注"見圖9-8"），這些區域可能有獨立比例尺（如1:20），導致整體圖紙比例不統一。

• 定位基準點錯誤

• 軸網定位需至少選擇兩個正交軸線交點作為基準。若僅用單點定位或選錯參考點（如標注文字非軸線），會導致整體偏移。

• 圖紙扭曲變形

• PDF轉檔過程可能導致軸線不垂直（常見角度誤差0.1°-0.5°），微小角度偏差會隨距離放大誤差（如8950mm長度偏移可達150mm）。

• 二、解決方案（逐步操作）? 第一步：校準比例尺

• 在GTJ中點擊【識別軸網】→【設置比例】

• 測量圖上參考段：

• 選擇圖紙中標注明確的軸線段（如橫向"720"標注段）

• 用軟件測量工具畫線測量圖上距離（例：測得14.4mm）

• 輸入實際尺寸：

• 在彈出窗口輸入該段實際長度720（軟件自動計算比例=720÷14.4≈50→匹配1:50）

• ? 第二步：精確定位軸網graph TD


•    A[選擇軸網菜單] --> B[提取軸線]


•    B --> C{是否連續軸線？}


•    C -- 是 --> D[自動識別]


•    C -- 否 --> E[手動繪制軸線]


•    D --> F[選兩個基準點]


•    E --> F


•    F --> G[輸入第一點坐標0,0]


•    G --> H[輸入第二點坐標720,0]


•    H --> I[完成定位]


• ? 第三步：處理特殊區域

• 局部放大詳圖：對標注"見圖X-X"的區域單獨設置比例（如測量詳圖中"?200鋼管"的圖上直徑，輸入實際200mm校準）

• 非常規尺寸段：如圖中"8950"段需單獨測量圖上長度（應≈179mm），輸入8950校準

• ? 第四步：驗證校正

• 檢查橫向軸線：

• 選取A軸與1軸交點 → J軸與1軸交點

• 實際距離應=10×720=7200mm（如圖紙有10跨720）

• 檢查縱向軸線：

• 選取1軸與A軸交點 → 1軸與M軸交點

• 對比圖紙標注總長（如8950mm）

• 三、關鍵注意事項

• 清除干擾元素：

• 提前隱藏非軸線圖層（如管道標注），避免軟件誤識別文字為軸線

• 正交校正：

• 若發現軸線傾斜，使用【旋轉圖紙】功能，按住Shift鍵強制正交

• 分區域處理：

  + 主體軸網區：按1:50校準
  + 接地網標注區：按8950mm總長單獨校準
  + 預埋管詳圖區：根據圖號找到放大圖單獨設置


• 單位一致性：

• 確認GTJ工程設置中單位為mm（與圖紙一致）

操作口訣：一測比例二定點，三清干擾四校驗。局部詳圖獨立調，正交鎖定防偏移。

若仍存在偏差，建議上傳圖紙定位過程的截圖，可進一步分析具體定位點選擇問題。通常按上述步驟操作后，軸網匹配精度可控制在±5mm內。

圖紙繪制問題

用量取尺寸和標注尺寸的比例來調整，這樣會更準確
