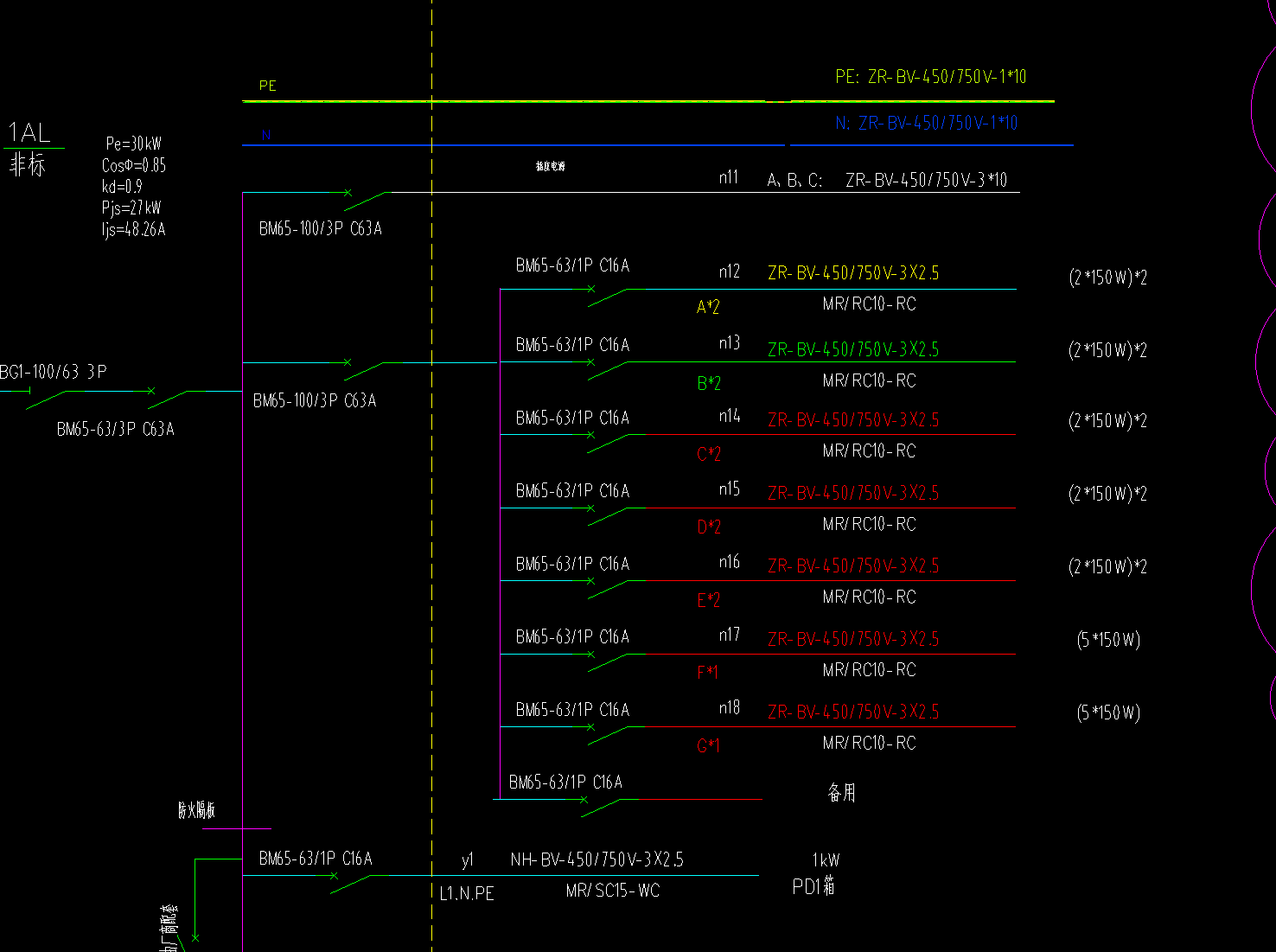

電氣系統圖中這兩根地線和零線是接去哪的？是什么意思？
我的理解是n11~n18回路標注的3*2.5都是火線，然后上面的PE、N跟著n11~n18回路線路走？然后y1已經標注了L1、N、PE所以y1回路的3*2.5里面已經包括了零地火三線？是這樣嗎？
2025-06-25 10:19:59 補充
如果是算量如何算呢？
全部回答
(5)
首答僅用{{minutesHtml}}
-
是進線端的
2025-06-25 10:22:13
-
n11~n18回路標注的3*2.5都是火零地3根線，然后上面的PE、N是配電箱箱體零地線重復接地的意思。
2025-06-25 10:23:35
-
N11-N18都是 3*2.5
標注黃色和藍色的需要排除后端接設備，如果沒有，那可能是進線電源（根數不對，至少是3跟，需要提設計答疑）
2025-06-25 10:26:15
-
配電箱應該有母排，n11是三相，n12-18、Y1是單相三線；
2025-06-25 10:27:52
-
接到接地線上即可
2025-06-25 10:58:42
