請問給排水中排水系統圖里面這個FD是什么意思在設計說明中并沒有給圖例

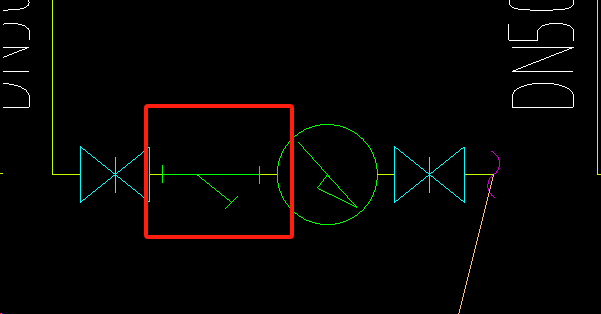

求教老師！給水管、熱水管的平面圖中這兩處是什么意思？

求教老師！給水管、熱水管的平面圖中這兩處是什么意思？我用黃圈圈的這兩處圖例是什么意思？在哪里能找到最全的給排水和機電工程圖例？

各位老師，北京定額中，給水管和排水管的支架需不需要另外計算？

2019-06-25 12:44:10 補充我記得好像是河北定額中，說的是32以下給水管的支架已經在定額中包含了，32以上的給水管都要另外計算，排水管都不用計算支架是嗎？關于給排水管道支架，北京具體是怎么規定的，和河北定額有什么不同

北京定額給排水定額

北京定額給排水管道中，這個是什么意思啊，是管道包含管件的安裝費，主材單獨計嘛？

1.排水管只有在穿屋面、地下室外墻，水池側壁情況下才設置嗎？其他其他情況下不設置嗎？給水管在什么情況

3.1給排水管道穿屋面、地下室外墻，水池側壁等有防水要求處應設防水套管，套管尺寸給水管一般比安裝管大二檔，排水管一般比安裝管大一檔。防水套管做法詳見02S404。穿過防火分區的防火卷簾的所有管道應穿梁敷設，預埋套管。3.2.進、出戶管穿過基礎地梁應預留孔洞（管頂上部凈空一般不小于150mm），地梁高度不夠時，應與結構專業協商，對地梁進行加高加固處理。  3.3.給水及消防管穿防火分區或現澆板、剪力墻、梁等時，應設剛性套管。安裝在樓板內的套管,其頂部應高出裝飾地面20mm；安裝在衛生間及廚房內的套管，其頂部高出裝飾地面50mm，底部應與樓板底面相平；所有的孔洞空隙應采用不燃燒材料和防水油膏填實。管道穿越防火墻時，用不燃燒材料將其周圍的空隙填塞密實；穿越樓板和墻體，孔洞周邊采取密閉隔聲措施。3.7.De≥110mm的明敷塑料排水管在穿越防火分區隔墻時，應在管道穿越墻體處的兩側設置阻火圈，在穿越樓層處應緊貼樓板設置阻火圈；阻火圈安裝參見國標04S301-114~115。  3.8.塑料排水管應該設伸縮節、檢查口，立管不超過4m設一個伸縮節，橫管2~4m設一個伸縮節，伸縮節應安裝在管件匯合處，排水立管檢查口距地面1.0m，具體做法參見10S406。  3.9管道穿伸縮縫處利用長度為0.6m的不銹鋼波紋管進行管道伸縮補償。明敷熱水管道直線長度超過15米設置不銹鋼膨脹節補償伸縮量，不銹鋼膨脹節安裝參照標準圖04S407-2-3以上是設計說明，我想問的問題是，1.排水管只有在穿屋面、地下室外墻，水池側壁情況下才設置嗎？其他其他情況下不設置嗎？給水管在什么情況下都設置嗎？2、阻火圈在算量軟件中怎么設置？3、伸縮節在算量軟件中怎么設置？4、伸縮補償是什么？在軟件中怎么計算？
