剪力墻的附加筋

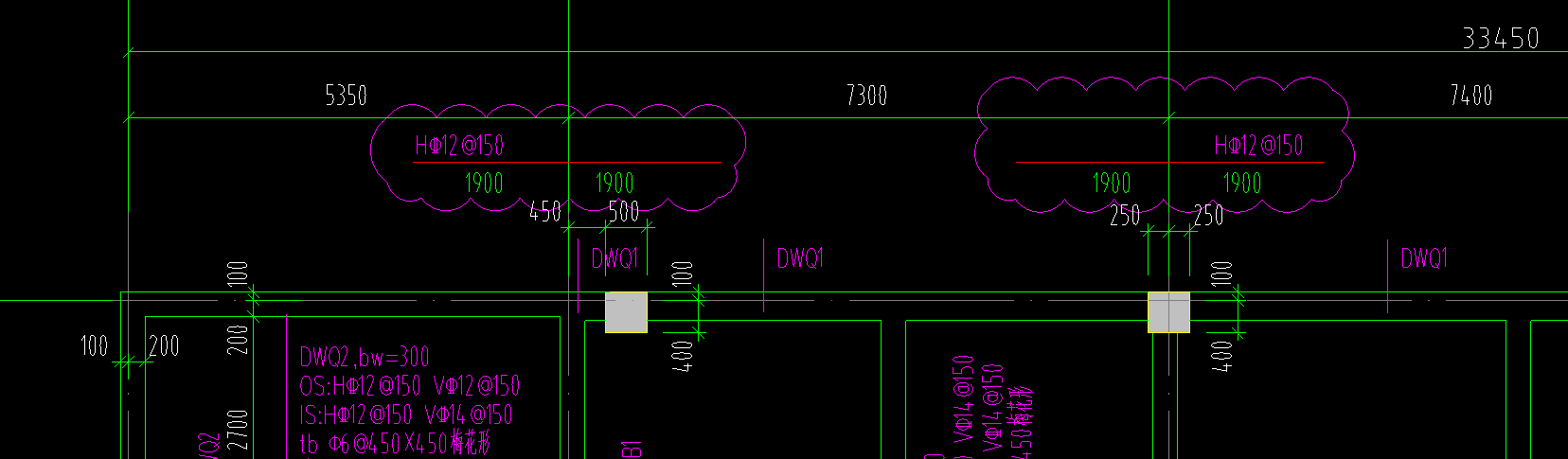

下圖圈中的鋼筋應該怎么布置
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
你好：

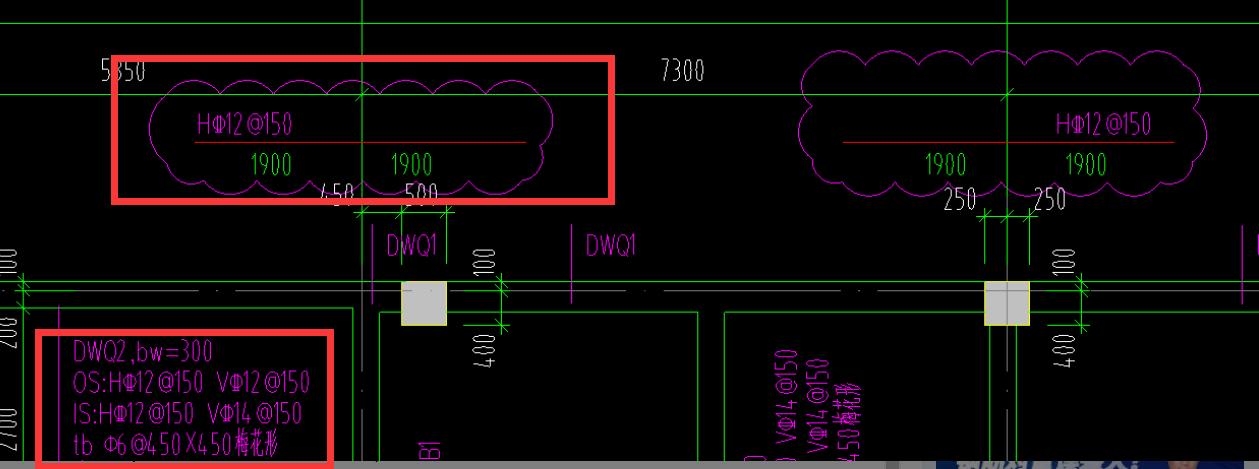

DWQ是地下室外墻，也就是擋土墻。
OS 、IS：分別表示外側和內側的配筋
H、V：分別表示水平和垂直的配筋
tb：表示內外側鋼筋網片之間的拉結筋
bw：受彎構件的寬度（這里指的是地下室外墻的厚度）
所以圖中顯示HC12@150,是水平附加鋼筋
水平方向非通長的加強筋：
方法：若使用的是土建計量GTJ2025/GTJ2021軟件：可以使用自定義鋼筋繪制，或者在墻的【其它鋼筋】中輸入。
若使用的是土建計量GTJ2018軟件：沒有自定義鋼筋這個構件，直接在墻的【其它鋼筋】中輸入。
備注：【其他鋼筋】中輸入的只是一排的信息，若需要設置2排，可以輸入2次，或者輸入排數+級別+直徑+間距的形式，如：2C12@200。如圖：
2023-08-19 15:43:25
-
水平附加鋼筋在其它鋼筋里輸入
2023-08-19 10:55:51
-
剪力墻的附加筋 可以在 墻構件屬性中 輸入 。
2023-08-19 10:56:16
-
在柱屬性內的其它鋼筋內設置
2023-08-19 10:57:10
-
地下室外墻，os代表外側鋼筋，is代表內測鋼筋，h代表水平方向鋼筋，v代表豎直方向鋼筋
2023-08-19 10:58:14
