學徒的心
2022-04-14 14:29:23
|
四川省
土建預算土建計量GTJ
|
680查看
2回答

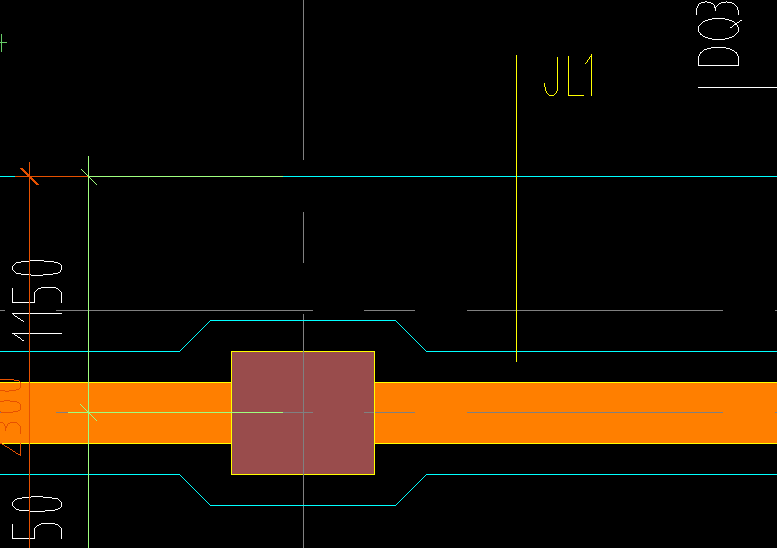

像這種基礎梁中間一部分尺寸不一樣如何繪制
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
你好：這是基礎梁加腋。
基礎梁的建模界面，點擊【生成側腋】，然后對照圖紙?jiān)趥?cè)腋形式中進行選擇，輸入對應鋼筋信息，點擊確定，然后選擇需要基礎梁包住的柱圖元，右鍵確認即可生成相應的側腋。如圖：
2022-04-14 14:31:43
-
梁柱相交處用梁加腋處理
2022-04-14 14:31:48
