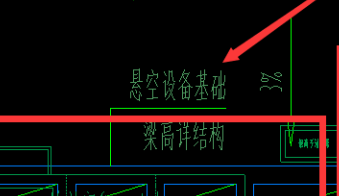

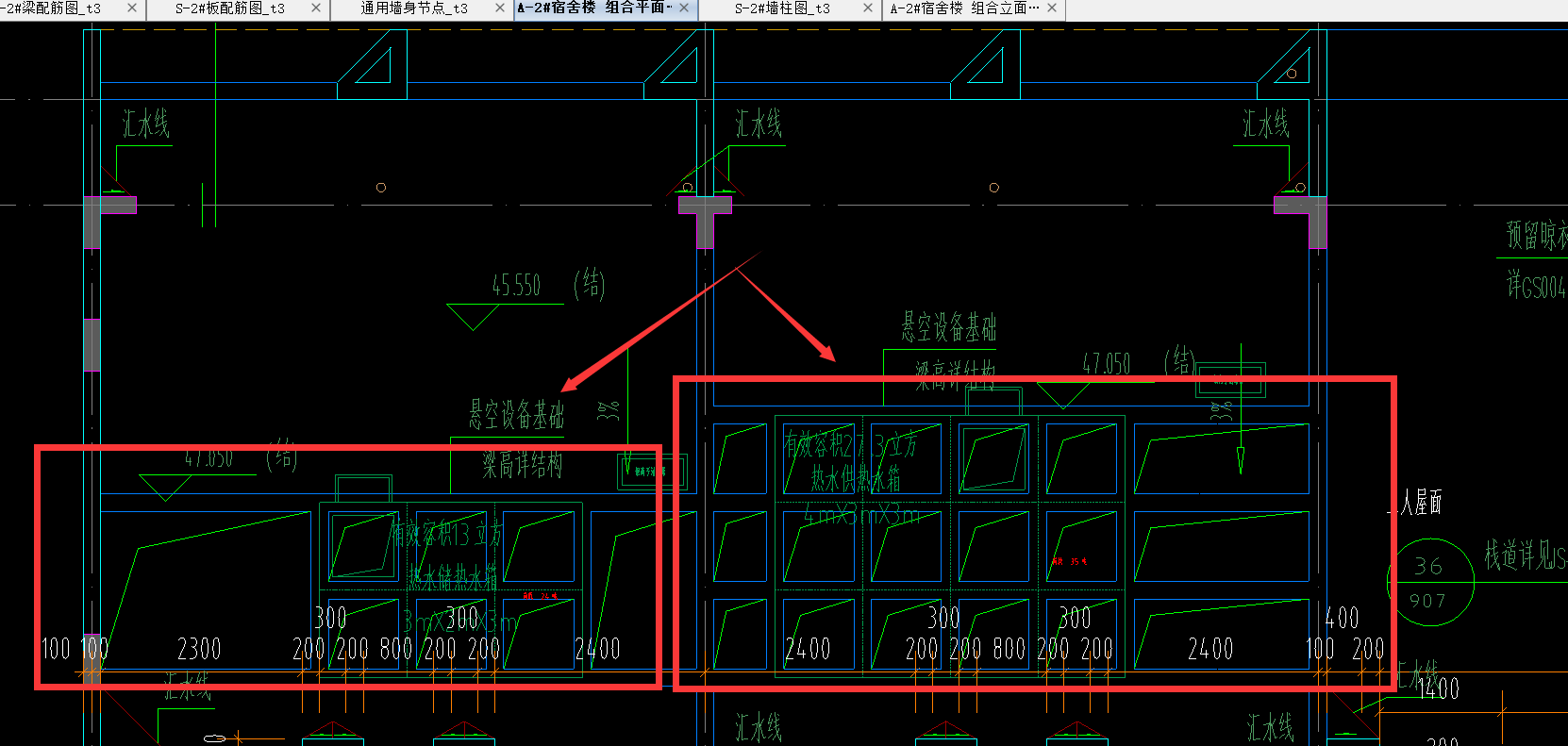

不是寫著“懸空設備基礎梁高詳結構“了嗎？這就是高出屋面地面的基礎反梁啊，中間還有很多空洞，就是一個放熱水箱的基礎底座而已。并不能直接判斷梁下有沒有砌體，你這圖中的高差1.5米，邊梁與屋面樓板相鄰的地方這根梁應該設計有1.5米高，如果沒有，比如只有0.5米，那還有一米基本上需要砌磚墻封住，屋面重疊投影處的樓板邊緣還得有一條邊梁，防止物品滾落和人員跌落，這是必要的安全防護。具體還得和設計院溝通的。正常比較嚴謹?shù)脑O(shè)計院會出剖面圖的，你就一張平面缺少了必要信息，根本就不是一張完整的施工圖。
