在鋼筋布置圖中怎么快速分辨底筋面筋
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
你好：場景一：在軟件中區分；
方法一：板和筏板的底筋顯示為黃色，面筋顯示為紫色。

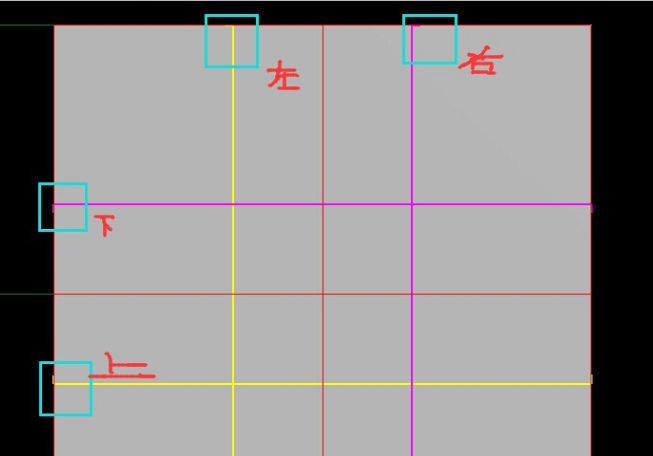

方法二：彎折方向向下、向右是面筋，彎折方向向上、向左是底筋（筏板底筋有顯示彎折，現澆板底筋不顯示彎折，會正常計算）。如圖：
場景二：在圖紙中區分；
方法：查看板/筏板鋼筋彎折/彎鉤方向，彎折/彎鉤方向向下、向右是面筋，彎折/彎鉤方向向上、向左是底筋。如圖：
2022-03-17 17:39:00
-
底筋端頭有45度的彎折，伸到支座中心線；面筋是90度的彎折或者沒有彎折到支座外邊線
首次提交 2022-03-17 17:37:51 最近修改2022-03-17 17:39:00 (修改過1次)
