廣聯達GTJ板筋布置

各位老師，請問下圖中，圖紙中畫出了跨板受力筋，然后說明中說未畫出板配筋，按C10-150雙層雙向通長布置。然后我畫上了跨板受力筋，然后底筋面筋雙層雙向用多板布置，結果校核板筋圖元，顯示這兩塊板范圍面筋重疊。請問該如何修改？2023-03-24 15:25:27 補充

關于樓板負筋問題

想跟專家們請教一下，我這個圖紙，-1層到4層都有圖紙中這樣紅色的負筋和跨板受力筋。但是在頂層的樓板圖紙和坡屋面樓板圖紙中就沒有畫負筋和跨板受力筋了，說明中也沒有提，但這層有雙層雙向的底筋和面筋。我想問一下，是這個圖紙有問題，還是說確實也不需要畫負筋了？

關于板頂附加筋

跨版的附加筋若用受力筋布置的話會不會多出一層分布筋，因為是車庫頂板有板帶，跟板帶會不會沖突呢？

板筋布置

老師好，問題1請教下板筋要求底筋和面筋雙層雙向拉通布置，板面標高是4.8m，其中有塊板是4.65m。請教下這塊4.65m的是不是單獨布置底筋和面筋，問題2，如圖。屋面板2端板標高是結構找坡屋面標高是10-10.30m，中間的板標高是10.30m，請教下板筋要求底筋和面筋雙層雙向拉通布置，是多板一起布置嗎？還是

廣聯達GTJ板筋布置問題

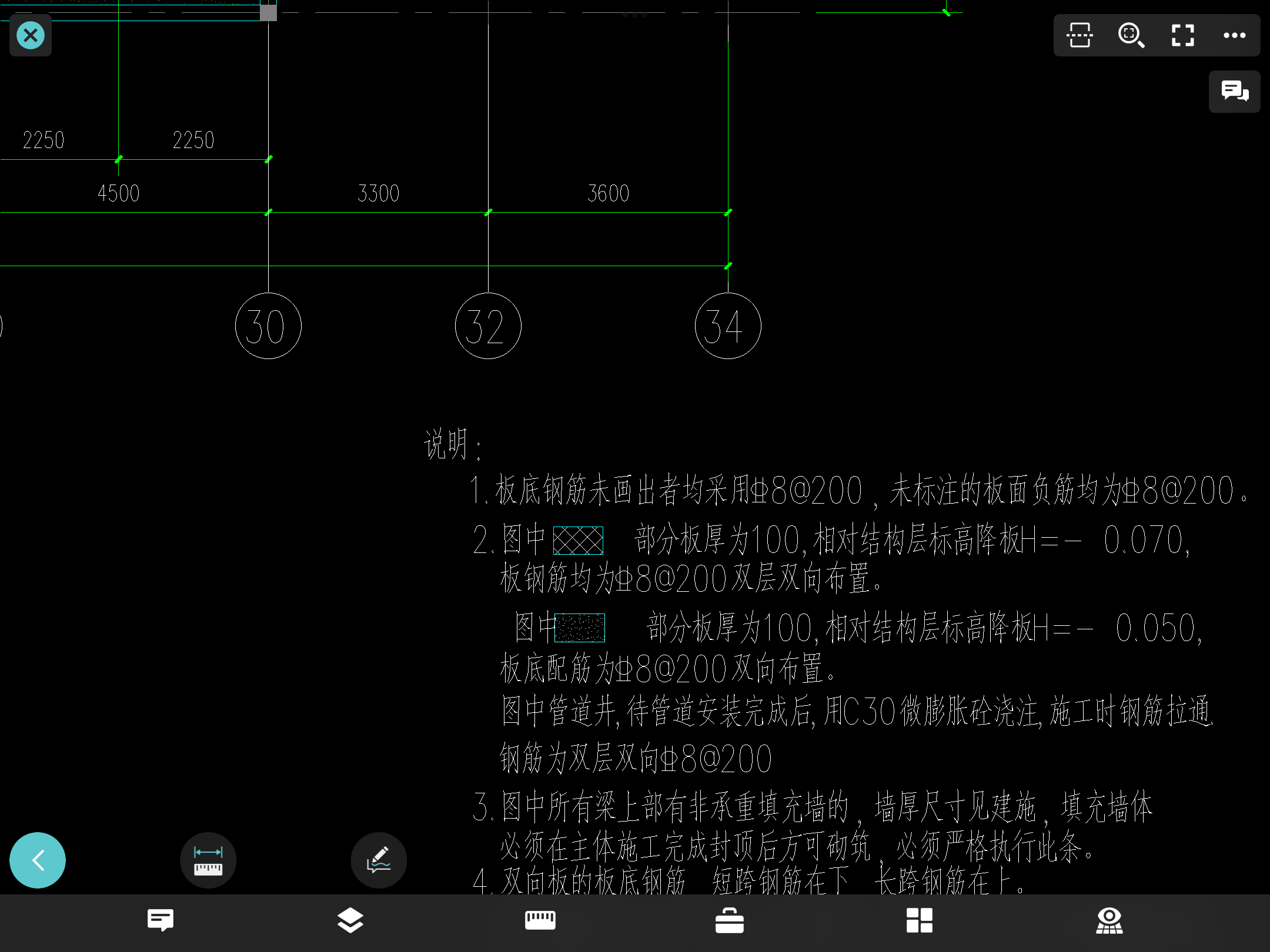

各位老師，我剛接觸GTJ沒多久，我有幾個板筋布置的問題想麻煩請教下，除了圖紙上明確標明的，下面兩張圖是首層板圖鋼筋布置的說明。問題：沒標注的負筋和跨板受力筋，是不是都按C8-200布置？有的每塊板，圖紙上只畫了梁左右側的負筋。底筋和面筋是不是也要都畫上，底筋就是通長布置，面筋就是xy雙向布置板底筋，通長布置是沿x方向，還是y方向布置？斜線填充的區域，圈藍的鋼筋是C8-200還是A8-200？是代表底筋、面筋都是C8-200嗎？斜線填充的區域，圖紙中只畫了負筋。面筋和底筋是不是都按圈藍的鋼筋，雙層雙向布置？
