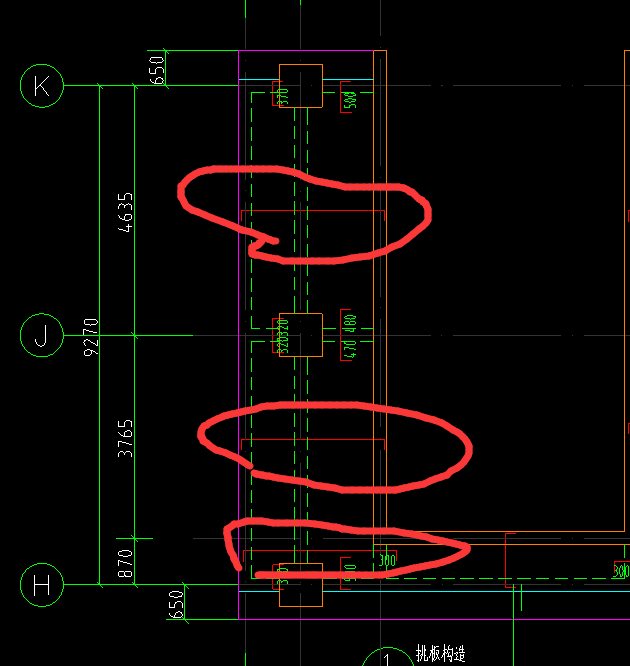

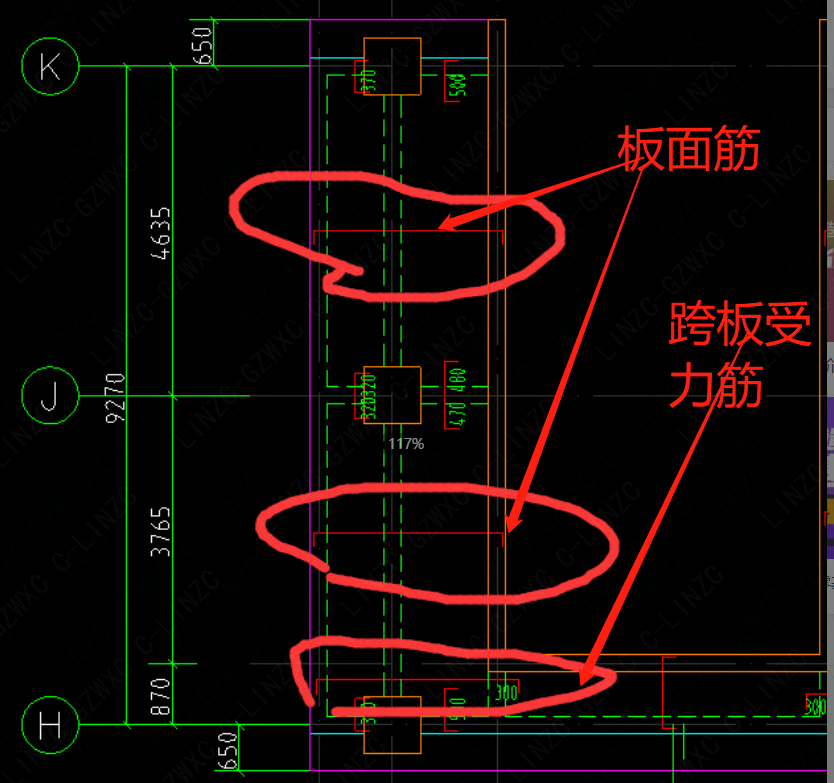

如圖所示未標注的鋼筋均為C8-200那么藍框里的鋼筋都表示什么鋼筋？

大佬 請教一些關于板受力筋的問題，自己好像一直在犯一個錯誤，就指路~QAQ~

NO1.     如果注明未標注處板鋼筋為C8-200雙層雙向布置，然后圖紙某處有個X方向的跨版受力筋C10-200 是不是該板處的鋼筋X方向面筋就是C10-200的跨版受力筋，Y方向面筋和XY方向的底筋都是C8-200？NO2.     如果注明未標注處板鋼筋為C8-200雙層雙向布置這個是小圖 綠色字為C8-180請問這里的意思是不是 X方向的面筋和底筋都是 C8-180   Y方向的面筋和底筋都是C8-200？還是說這里只有X方向的鋼筋沒有Y方向的（如圖中就只是一根橫線沒有彎折方向 不知道是面筋還是底筋。。。）

請教板圖

不知道我這樣理解這層板的說明對不對，希望老師指點一下，謝謝陰影部分：面筋C8@200,底筋C8@200；（是否通長布置）？未標注板10厚：底筋c6@150；12厚：底筋c8@200；14厚：x向C8@200,Y向c8@170；之后以此類推。。。說明中第四點板配筋采用分離式布置，未標注的板面制作鋼筋為C8@200，這個意思是只未標注板面層負筋是C8@200?

這個縱筋是分布筋嗎？我該怎么布置啊

想請問一下c8-200是這個板的箍筋的話，這個鋼筋2c6是什么意思，用什么區布置它呢？2020-02-29 09:10:29 補充

關于板筋重復布置的問題

板筋圖紙說明沒有標注為實配鋼筋的均為附加鋼筋。那我布置了圖中一個C12@190的跨板受力筋以后，再布置雙層雙向的C8@200以后，軟件又提示我面筋布置重復，這種應該怎么處理。
