這些標出來的是什么東西，叫什么，有什么作用，麻煩告知！
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
2021-08-10 12:04:42
-

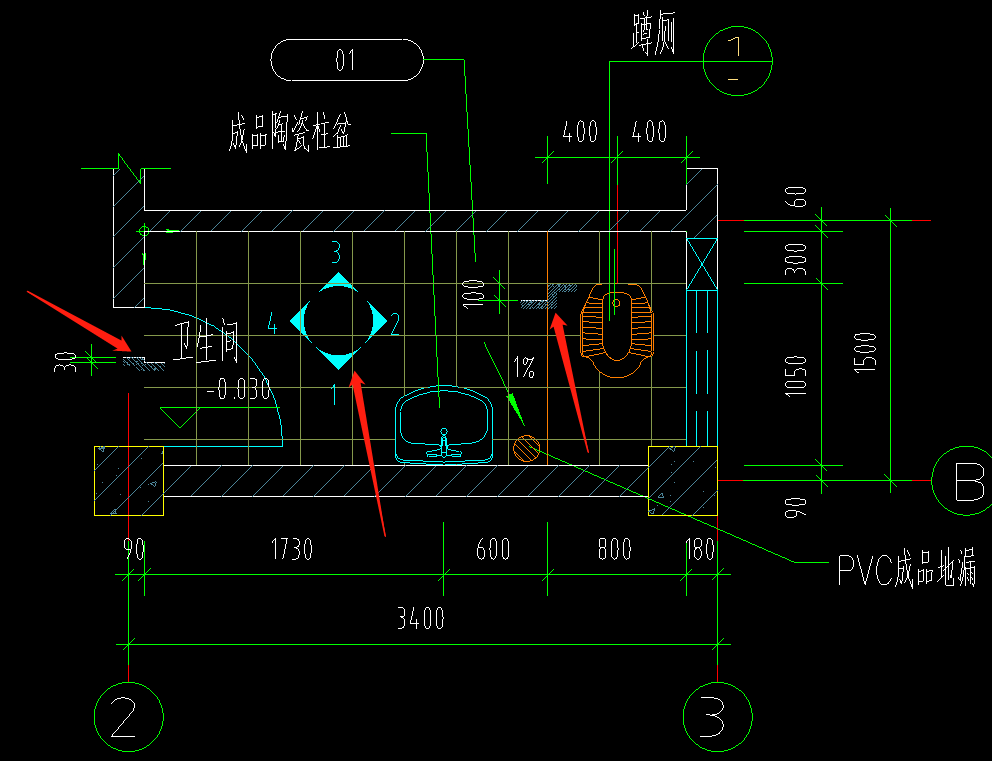

圖1兩邊是地面有高差
2021-08-10 12:02:57
-
第一個左右兩個都是柱子的投影，中間的應該是有配圖不同方向看的視角，最后一個應該是過門石還是啥
2021-08-10 12:03:53
-

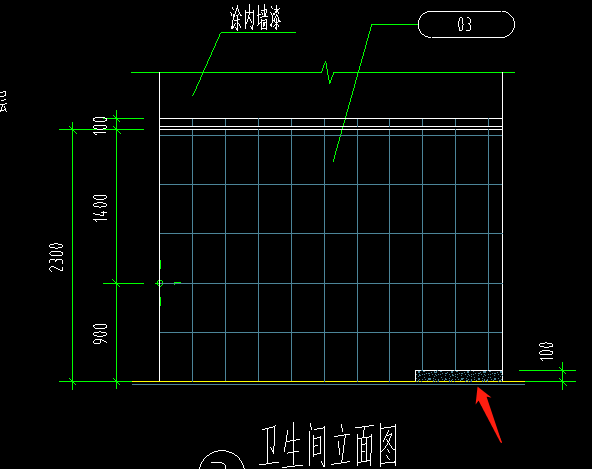

上圖中的左右兩個箭頭所指是剖面符號,底板的剖面.中間箭頭所指,是方向的意思.下圖中的箭頭所指是衛生間的端部做法.
2021-08-10 12:05:09
-

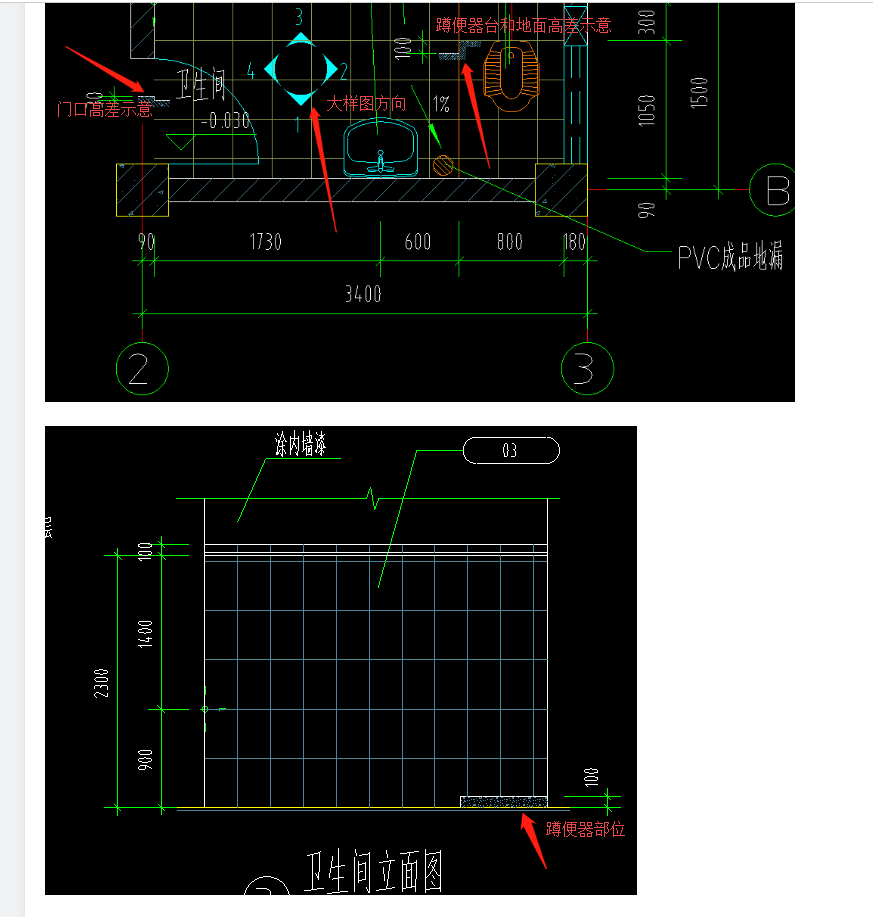

第一張圖左右兩個箭頭表示地面有高差，中間一個表示四個方向立面的順序編號。
第二張圖的03就是第一張圖的3方向，右箭頭就是對應第一張圖的右箭頭位置
2021-08-10 12:20:27
