關于約束邊緣構件

一般來說，約束邊緣構件的定義我都是把非陰影區的部分也直接包含在暗柱的范圍內，然后再在截面編輯中單獨設置非陰影區的縱筋，但是我有個疑問就是，如果我這樣繪制了，那非陰影區這一部分的剪力墻水平筋是不是就沒有了？因?yàn)榘抵c剪力墻重疊的部位，是完全扣除剪力墻的。還是說非陰影區本身就不存在剪力墻的水平鋼筋補充問題： 那請問附加拉筋的排數是根據剪力墻縱筋間距來計算的嗎？例如我暗柱400.。Lc長度為650.暗柱箍筋間距為150.剪力墻縱筋間距為也為200.請問是以暗柱箍筋間距150還是剪力墻縱筋間距200來計算非陰影區的附加拉筋的排數，還有需要向上取整的這種計數方式嗎？？？

關于約束邊緣構件

請問各位老師，我這樣設對了嗎

約束邊緣構件

這種陰影的約束邊緣構件不用管他是吧，柱子還是按柱大樣畫就行了是吧，柱子不用伸出去吧

約束邊緣構件

我本來以為這個豎向分布筋是固定的六根，但是我看到了第四點的說明，想問一下鋼筋的根數是要根據實際長度來判斷的嗎？怎么判斷的呢，假設lc=1700,柱為1400，那這個約束邊緣需要幾根豎向分布筋呢？求解，謝謝各位大神

約束邊緣構件

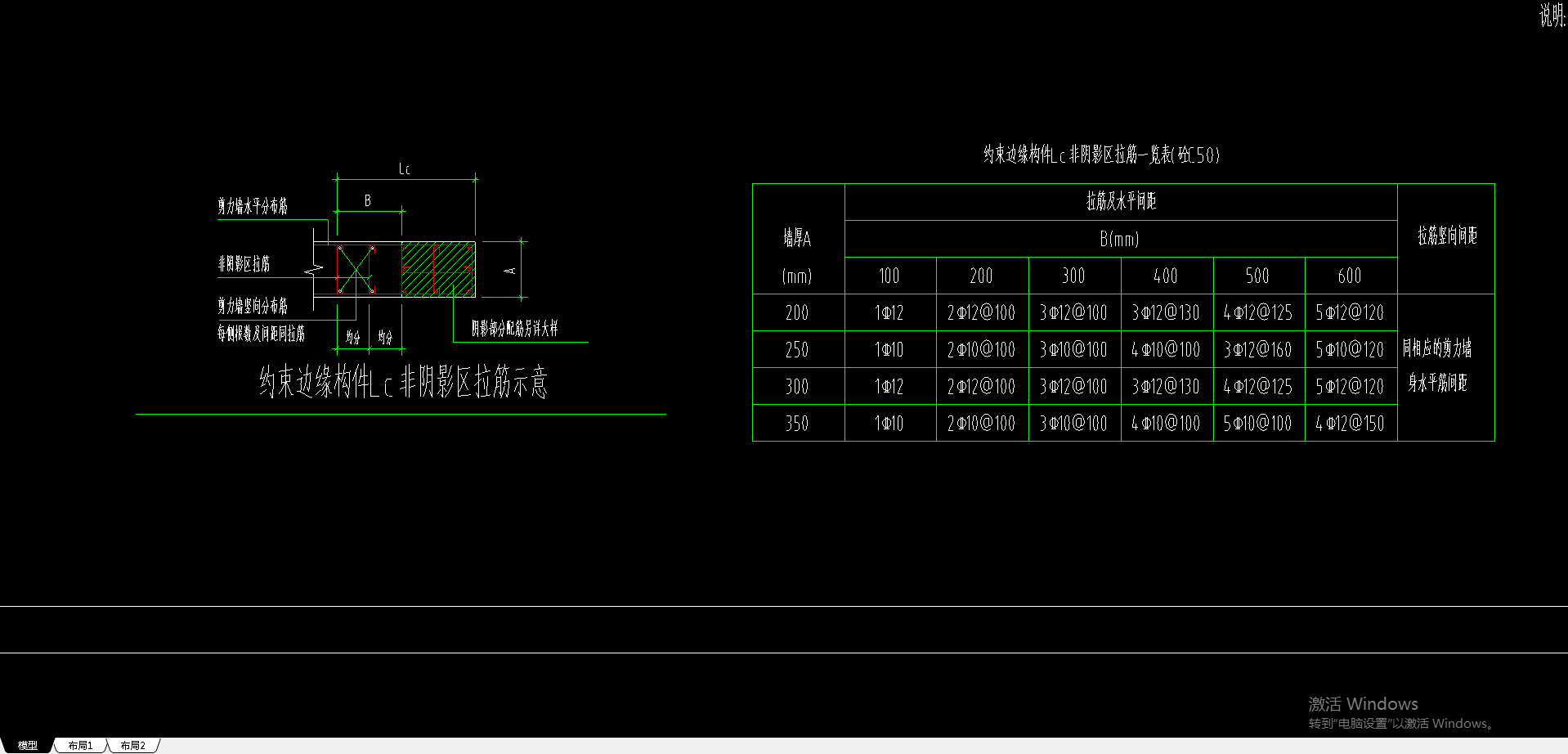

這個拉筋是C10@200*120,所以這樣是不是對的呢，直接畫非陰影區
