造價小白努力打怪中
2021-07-16 18:22:44
|
湖南省
鋼筋算量GGJ2013
|
478查看
2回答
廣聯達畫圖

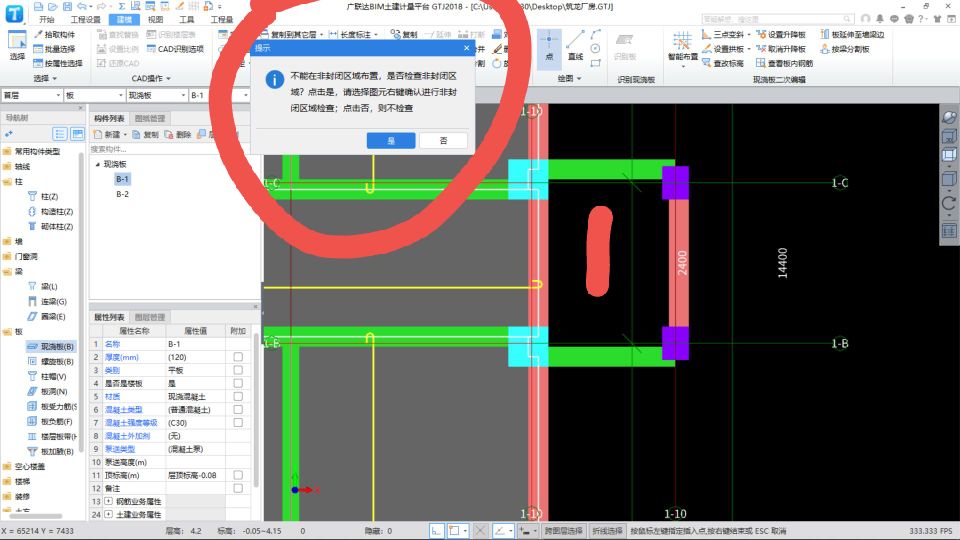

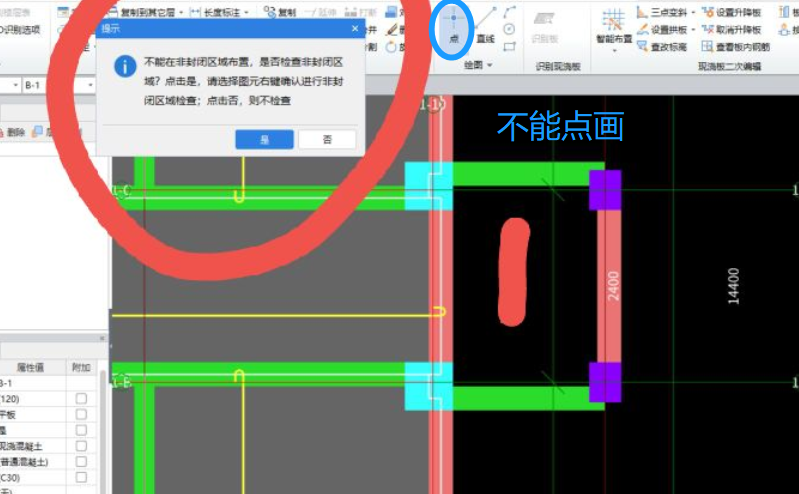

請問為什么在1處不能畫板呀，我檢查了梁、柱子、軸線都沒發現問題，我看的學習視頻這里是可以畫這塊板的，為什么我畫不了呢
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
你好：原因一：將柱子隱藏，檢查梁/墻沒有圍成封閉的區域（包含框架梁/非框架梁/連梁/圈梁/基礎梁/承臺梁；墻包含剪力墻/砌體墻）。
方法：檢查梁/墻未封閉區域，將梁/墻封閉之后再布置板，或用直線/矩形繪制板。
原因二：梁/墻和板的沒有在同一樓層繪制。
方法：將梁/墻復制到相同樓層，或者將板切換到和梁同一層，再點畫板或用直線/矩形繪制板。
若不同單項工程共用一道墻/梁時，點畫板提示：不能在非封閉區域布置
2021-07-16 18:25:49
-
這是因為你不封閉
梁梁不相連
你隱藏柱子看看，梁個梁之間有縫隙的
延長
就可以點畫了
2021-07-16 18:27:15
