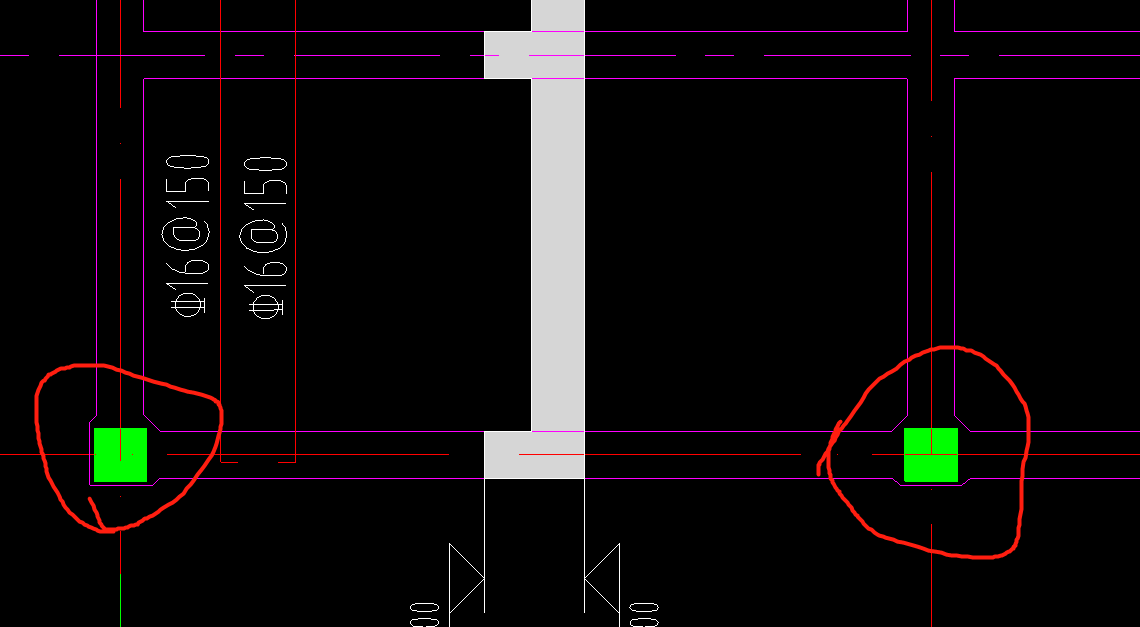

請問老師：像這樣的筏板如何繪制和布置鋼筋

我認為應該根據柱墩的走向分區域繪制筏板，在根據筏板的走向布置鋼筋還是說直接畫一塊整體的大筏板，直接X、Y方向布置鋼筋

基礎梁的加腋鋼筋怎么計算、繪制

老師，您好我想問一下這個基礎梁的加腋鋼筋在鋼筋算量中如何繪制謝謝

基礎建模是提示圖元破碎

土建計量GTJ中，基礎繪制的時候提示該圖元太小，屬于碎圖元，請刪除或者與相鄰圖元合并，我詢問廣小二，給的結果是“批量選擇墻圖元，檢查是否有特別短的圖元，若有，刪除重新繪制“，，但是我基礎層內沒有圖元，請問各位老師，該如何解決，謝謝

老師，他這個說的是下部鋼筋會變成15d。那上部鋼筋是不是還是12d啊

老師，他這個說的是下部鋼筋會變成15d。那上部鋼筋是不是還是12d?。ㄟ@是基礎次梁的端部變截面和等截面。還有基礎主梁的端部變截面和等截面）他們都是描述的下部鋼筋在小于等于LAE時候是彎折15d的。但是沒描述上部鋼筋，上部鋼筋是如何變化呢，是繼續彎折構造的12d。還是也同下部鋼筋一樣子，彎折15d了呢

基礎梁入承臺錨固及承臺梁入承臺錨固問題

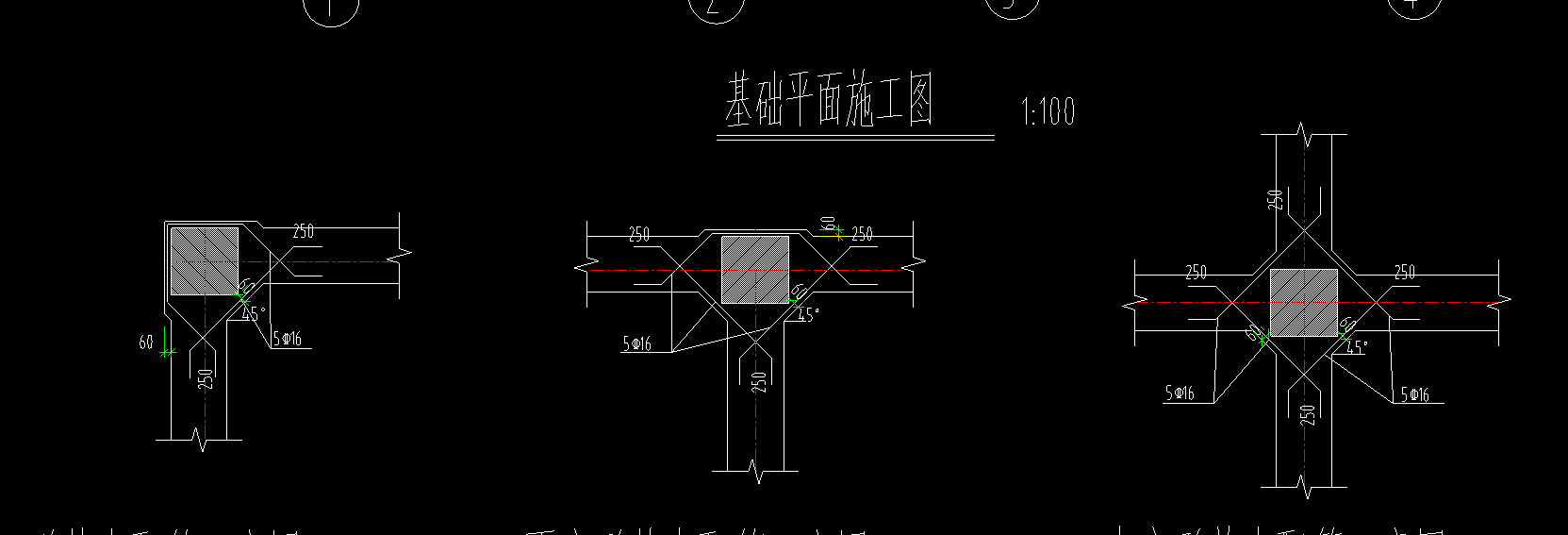

圖集和規范在基礎梁、承臺梁入承臺錨固問題其實不是很明確。見圖中如果承臺和這根基礎梁上頂平，我咨詢了兩個老師傅得到兩種答案，不知道哪個正確。  第一個師傅：1、兩邊承臺如果有上部鋼筋，那這條基礎梁就是從兩側承臺邊開始算錨固，直錨入承臺，這個承臺可以算是基礎梁的支點。2、兩邊承臺如果只有底筋，沒有上部鋼筋，那這條基礎梁就是：底筋錨入承臺，面筋伸至柱邊（找到支點）開始算錨固，基礎梁鋼筋伸入承臺內部分加3個固定箍筋。問有圖集規范說明么，師傅說沒有，這么多年經驗。。。。第二個師傅：1、兩邊承臺如果有上部鋼筋，那這條基礎梁就是從兩側承臺邊開始算錨固，直錨入承臺。這點和第一位師傅一樣。2、兩邊承臺如果只有底筋，沒有上部鋼筋，那這條基礎梁就是：上下部縱筋均伸至柱邊（找到支點）算錨固，基礎梁入承臺中箍筋貫通設置。。。。如果這根不是基礎梁，是承臺梁呢，兩個師傅答復和基礎梁一樣。。。我也迷糊了，基礎梁怎么和承臺梁一樣呢。請各位大牛給解惑下。感謝。
