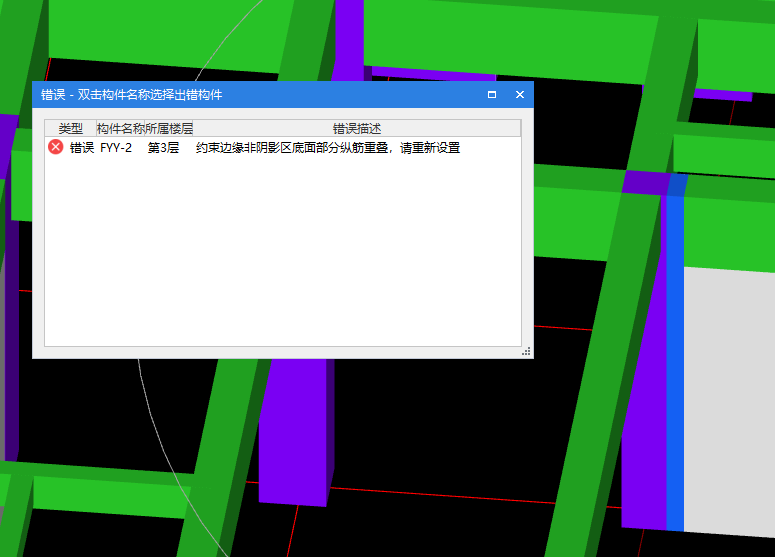

我研究了一下，是這樣的，總體來說就是你的非陰影區判斷出來有兩排縱筋，但是很不巧，兩排縱筋重疊了，實際鋼筋是不能重疊的，就報錯了。

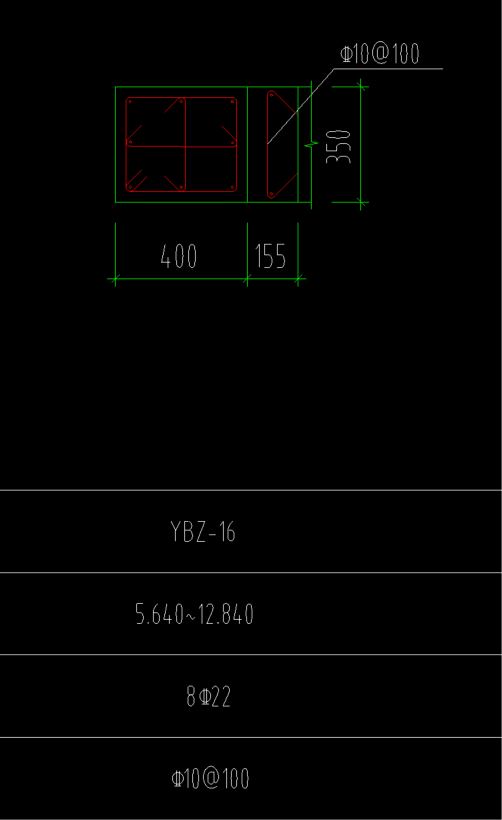

非陰影區構件在靠近暗柱的一側的判斷依據是：18G901-1 3-7，非陰影區的垂直鋼筋與暗柱的垂直鋼筋的中心距是s（你的截圖中沒有提現出剪力墻的垂直筋信息，這里就說s），這是第一排鋼筋的判斷依據。

非陰影區構件在靠近剪力墻的一側的判斷依據是：保護層+箍筋直徑+垂直筋直徑/2。

就好比物理問題，兩根鋼筋相向而行，就會由相近到相交再到遠離的過程一樣。相近的時候兩根鋼筋都存在，相交的時候就報錯了，遠離的時候其實是不存在的，因為間距只夠放一排鋼筋了，實際施工中就只會存在一排鋼筋。

而結論就是：你把非陰影區構件的保護層調大一些就對了。（如果你調小了，軟件不會提示你錯誤，但是卻在很緊張的空間內布置了兩排縱筋，很明顯，實際肯定是只布置一排縱筋的。）
