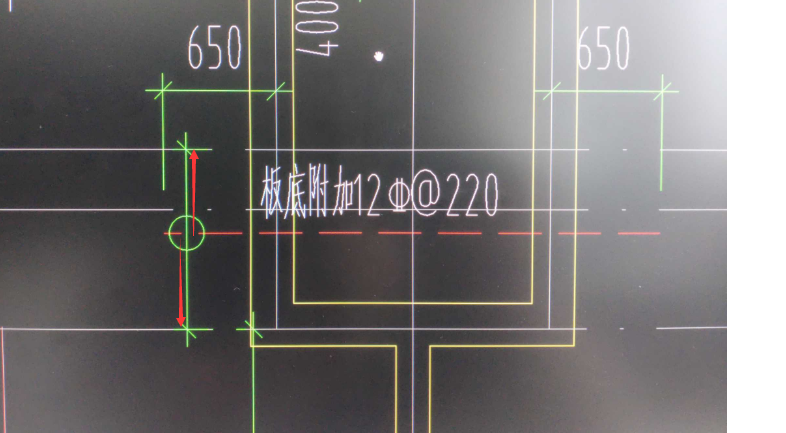

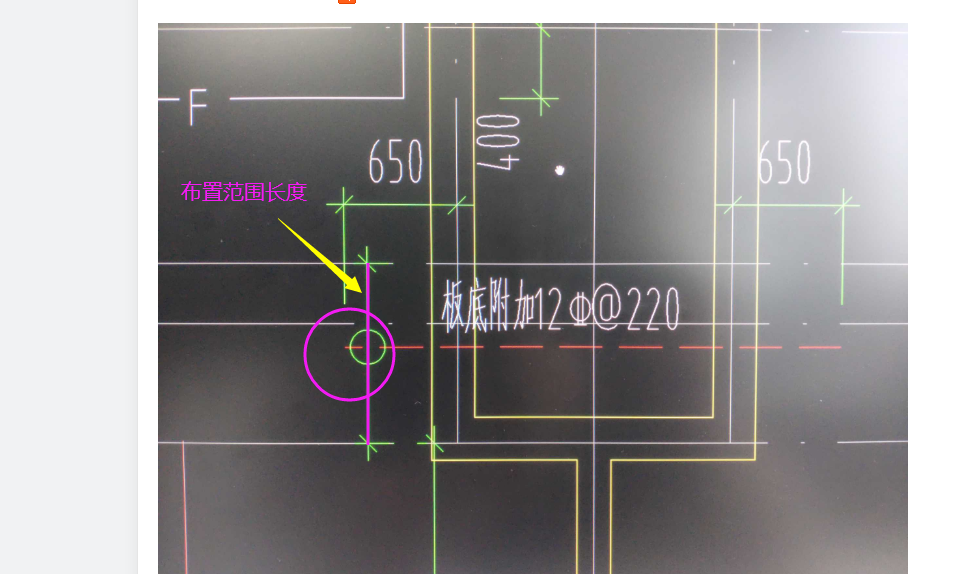

按綠色標注的起止線范圍布置鋼筋。

板主筋定義，用自定義范圍畫。

如果是筏板就用發板負筋定義布置，是板就要受力筋定義自定義范圍布置。

打字你都打不對

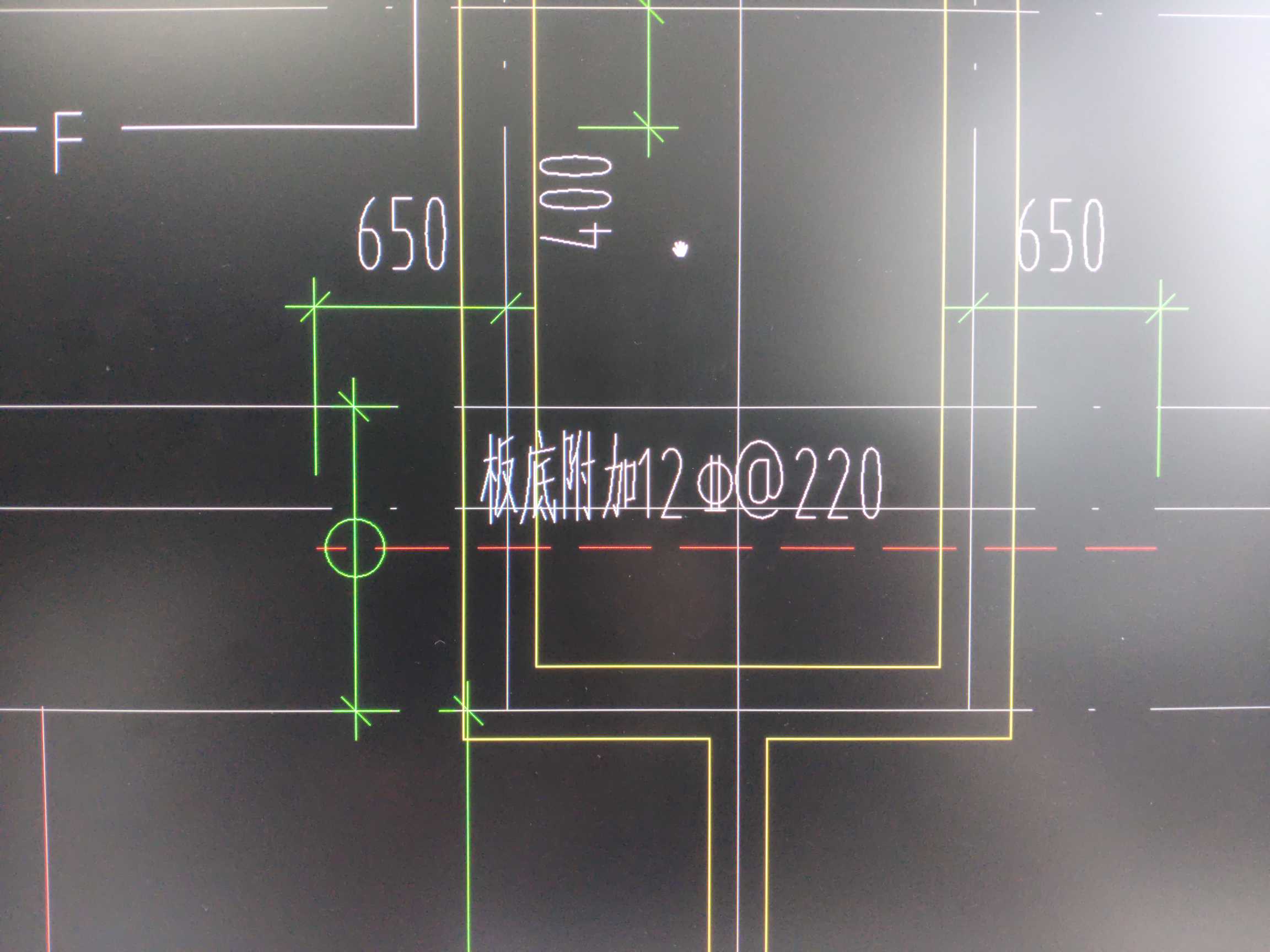

可能性是雙層雙向的鋼筋，附加是12根，C12-200。

您好，建議使用自定義鋼筋

土建計量GTJ2021/2018中：

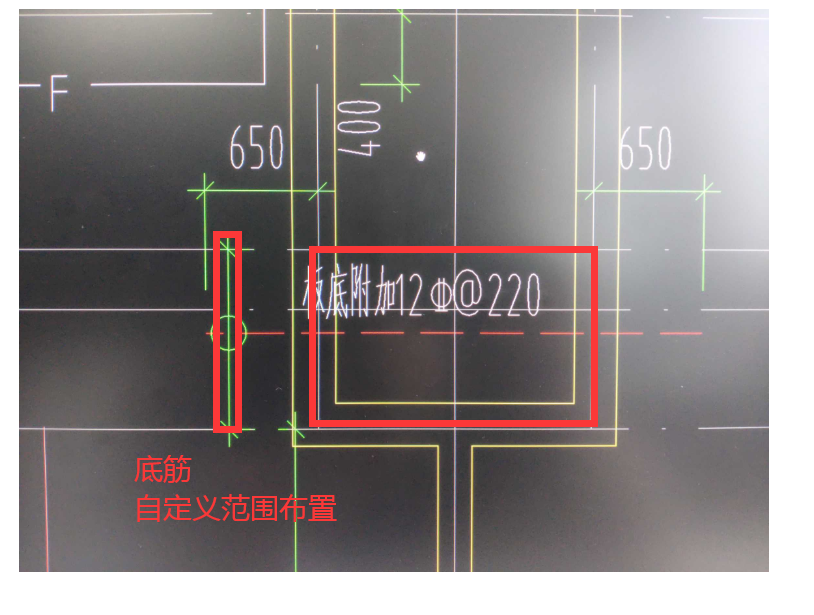

場景一：附加鋼筋在板跨內，可以在板受力筋/筏板主筋界面，根據附加鋼筋位置選擇底筋/面筋/中間層筋自定義范圍布置。

場景二：附加鋼筋在支座位置，鋼筋形式和負筋類似，可以使用板負筋/筏板負筋繪制；

場景三：用樓層板帶/基礎板帶，直線/點加長度布置；

場景四：板/筏板陰陽角附加放射筋，點擊藍色字體查看。

場景五：板/筏板陰陽角附加水平/垂直的鋼筋，點擊藍色字體查看。

土建計量GTJ2021中：新增自定義鋼筋功能，也可以使用【自定義鋼筋】繪制。

備注：1.如果繪制區域時，鼠標捕捉不到點時，可以通過做輔助軸線或者shift+左鍵捕捉到定位點，然后繪制區域；

2.板筋無法輸入根數形式，若需要附加幾根鋼筋

土建計量GTJ2021中：新增自定義鋼筋功能，也可以使用【自定義鋼筋】繪制。

土建計量GTJ2021/GTJ2018中：

場景一：板上有剪力墻時，

可以根據圖紙給出的根數，在剪力墻屬性---其它屬性中的壓墻筋中輸入。

場景二：板上無墻或板上有砌體墻時，

軟件中直接處理不了，可以變通處理：

方法一：可以采用板帶處理，板帶的寬度是墻的寬度，輸入相應的鋼筋信息。

方法二：可以用板受力筋---自定義范圍布置或者負筋---畫線布置即可（鋼筋信息只能輸入間距形式，需要用根數和布置范圍反算出間距布置，或者計算后檢查根數不正確，在編輯鋼筋中修改后鎖定）。

方法三：在表格輸入中手動輸入。
