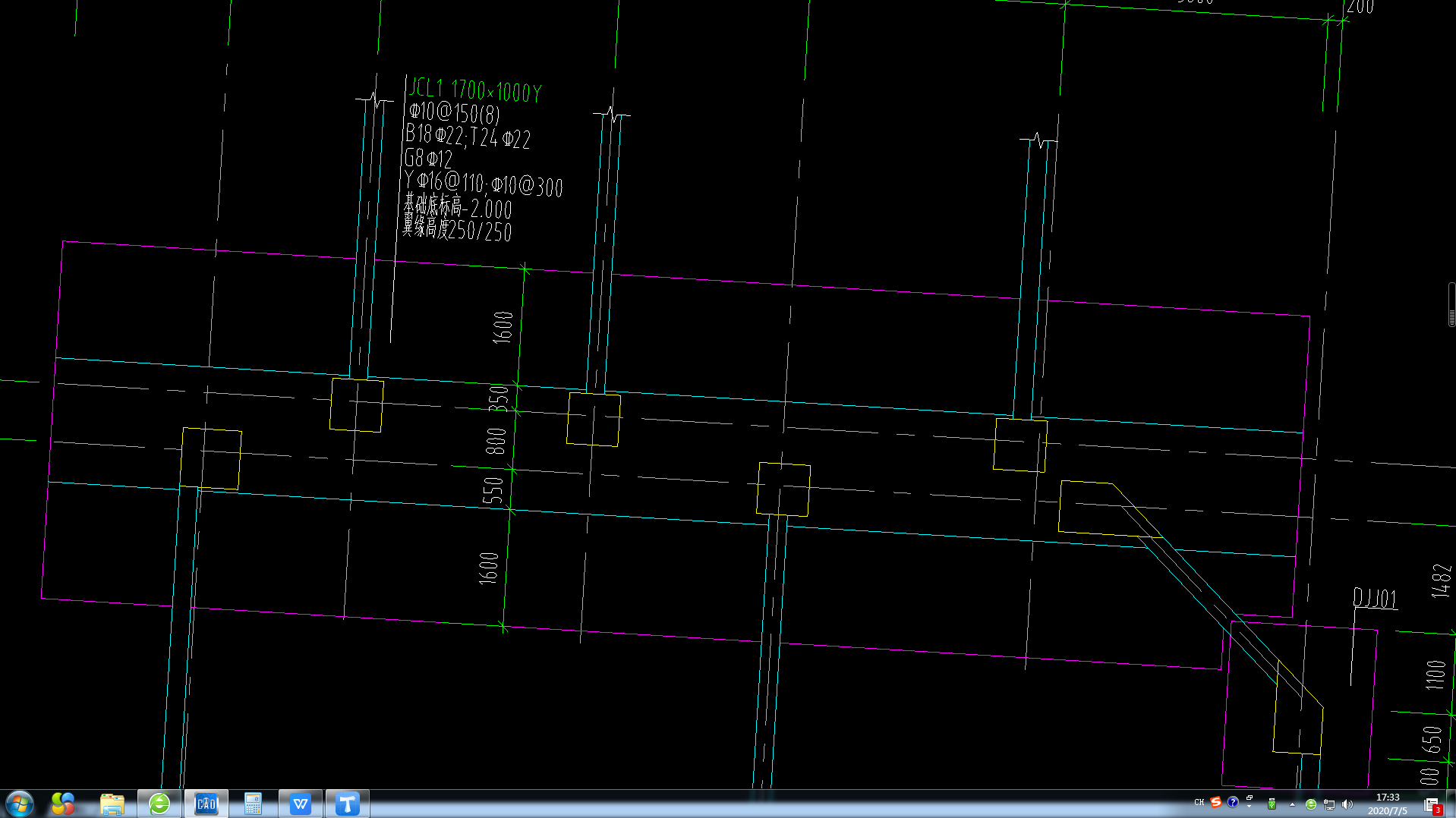

這種標注是什么意思
全部回答
(2)
首答僅用{{minutesHtml}}
-
你好：這是柱下條形基礎，是參數化條形基礎+基礎梁定義。
2020-07-05 17:39:23
-

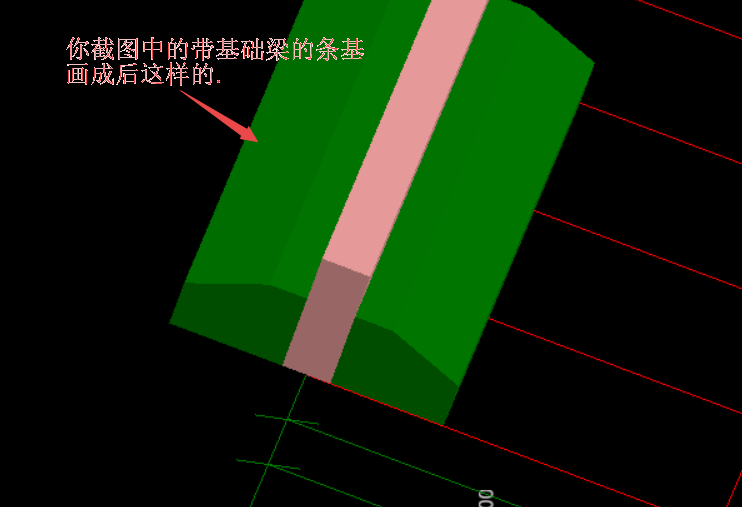

這種標注是帶基礎梁的條形基礎,JCL截面為1700*1000,Y表示加腋,(也就是下面的四棱錐條形基礎部分),基礎梁箍筋為C10@150,8肢箍.B是基礎梁的下部鋼筋,T是表示上部鋼筋,G是側面鋼筋,Y是條基的橫向受力筋(C16@110)和分布筋(C10@300).基礎底標高-2米,最后一行表示的是條基的下面垂直段高度和斜坡段的垂直高度分別為250,在軟件中分別用基礎梁和參數化條基來定義,完成后如下圖示的樣子.
2020-07-05 20:53:23
