筏板基礎附加鋼筋
問題一:主筋or負筋
問題二:怎么畫,用什么畫
問題三:鋼筋布置范圍
全部回答
(4)
首答僅用{{minutesHtml}}
-
負筋

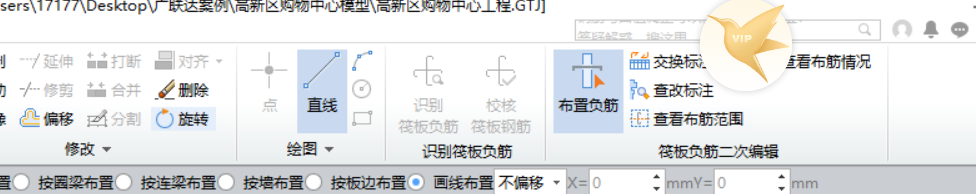

筏板負筋繪制
綠色的標注線范圍
2020-06-30 09:12:01
-
底筋和負筋鋼筋線表示不一樣,上面的是負筋,下面的是底筋
就用筏板受力筋畫
范圍用以下:
2020-06-30 10:16:09
-

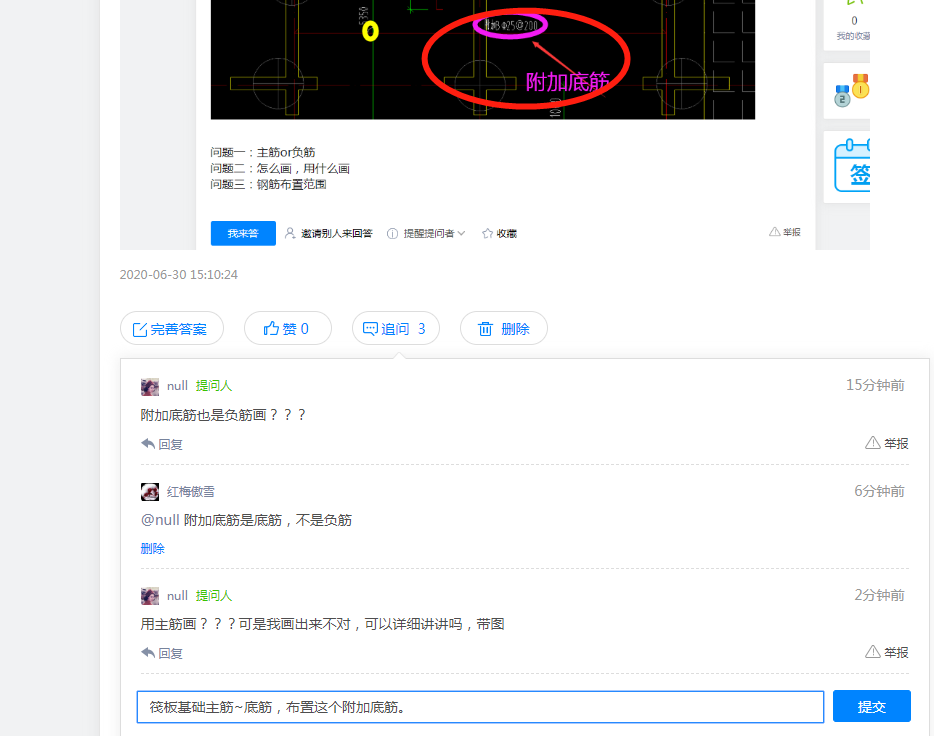

就是這個方向的底筋用這個附加筋加密了
首次提交 2020-06-30 15:10:24 最近修改2020-06-30 15:29:38 (修改過1次)
-

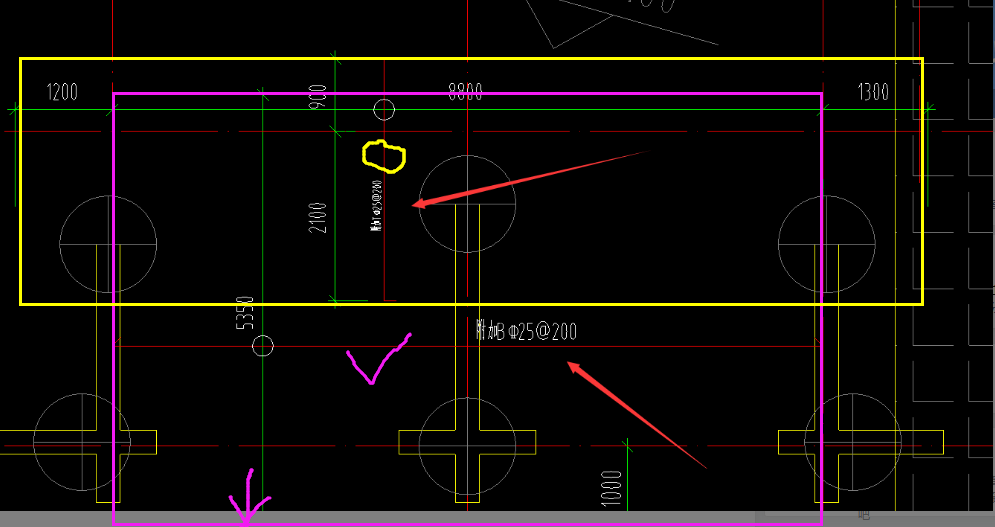

下例打鉤的是附加底筋,打圈的是附加負筋,范圍方框【附加底筋還要向下按尺寸界線,見箭頭】
2020-06-30 15:11:29
