梁跨問題

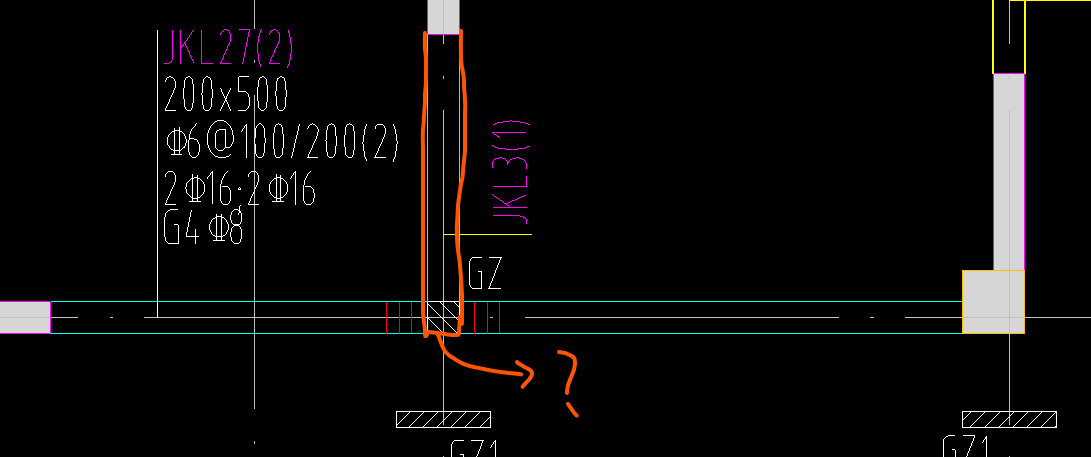

1.圖一中，JKL3是一跨，JKL27是二跨，意味著JKL3要畫到紅色圈起來的位置，但是這一端不就沒有支座了嗎？

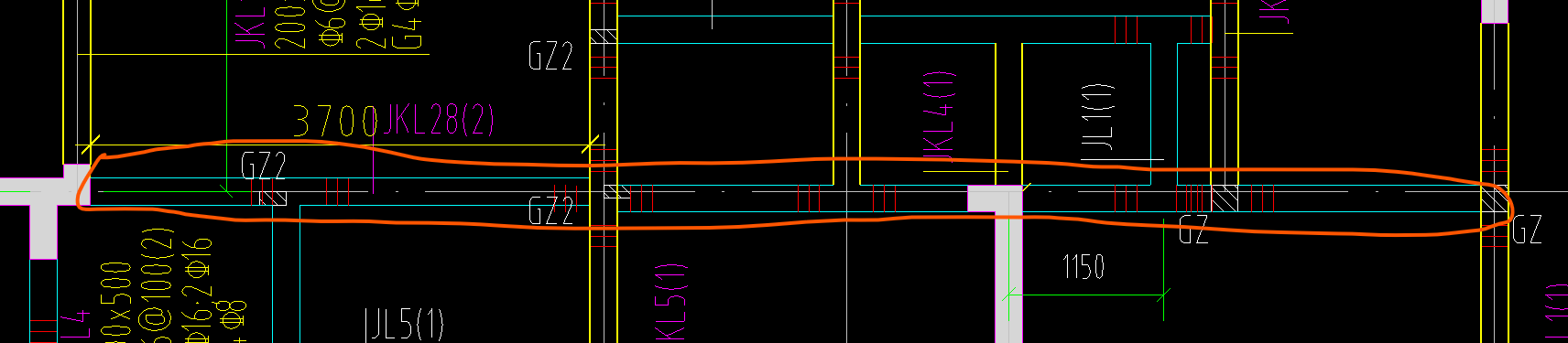

2.圖二中，JKL28是2跨，但明顯紅線圈出來是3跨，所以是標注錯了嗎？

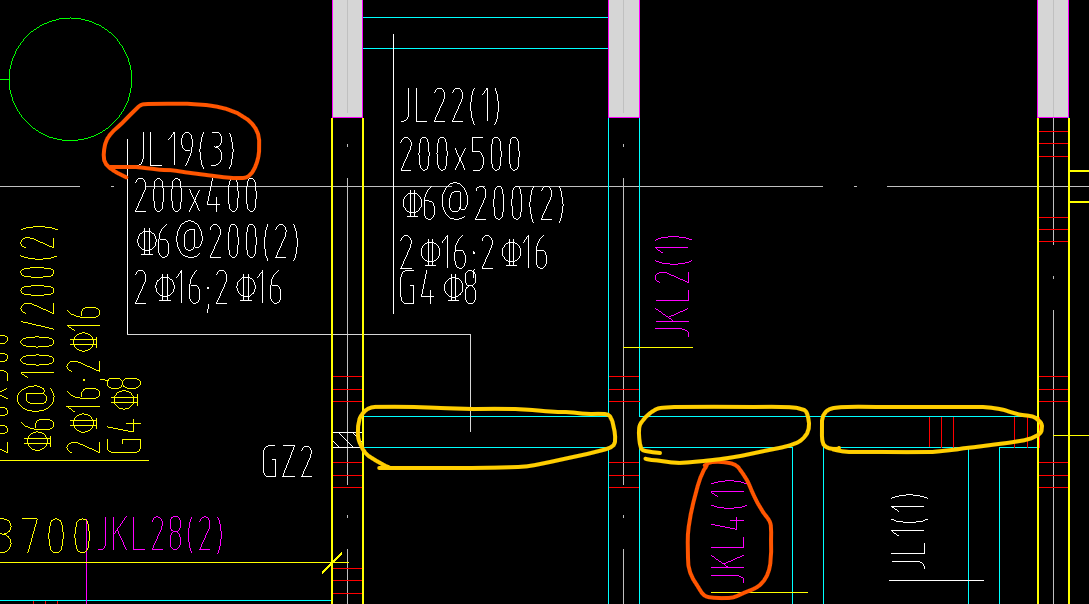

3.圖三中，JL19是3跨，JKL4的一端也沒有了支座？
2020-03-30 15:51:26 補充
圖三中要是JKL4搭在次梁上是不是也不太合理？
全部回答
(3)
首答僅用{{minutesHtml}}
-
應該是兩跨，你這圖紙設計太垃圾
首次提交 2020-03-30 15:50:03 最近修改2020-03-30 15:53:15 (修改過1次)
-
沒有柱支座，端頭和跨中就以梁的中軸線為支座點
2020-03-30 15:50:33
-
紅線的是次梁加筋，沒標錯，一般是主梁與次梁會顯示出次梁加筋，次梁與次梁之間不會顯示，與支座聯系不大
2020-03-30 15:53:17
