123211
2020-02-13 15:41:55
|
四川省
安裝預算安裝算量GQI
|
282查看
5回答
電氣

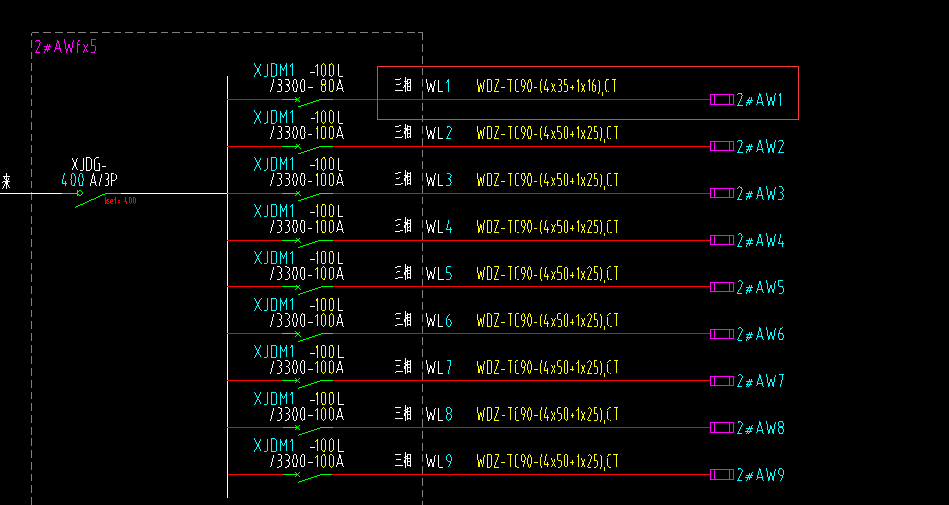

這個是什么意思??？看不懂？
全部回答
(5)
首答僅用{{minutesHtml}}
-
這個就是總箱系統圖，虛線內是總箱，虛線外左邊是進線、右邊是出線，通向各樓層配電箱。
WL1是回路編號、WDZ-T90-（4*35+1*16）是五芯電纜
首次提交 2020-02-13 15:43:34 最近修改2020-02-13 15:47:20 (修改過2次)
-
最高工作溫度90度的4*35+1*16電纜沿橋架敷設
2020-02-13 15:48:52
-
按 你圈的是2#AWfx5 這個配電箱 的第一個出線回路 命名為WL1
其內容為 由2#AWfx5 敷設一根 WDZ-TC90-4*35-1*16的電纜（解釋一下，WDZ是低煙無鹵阻燃的意思，TC90是鋁合金電纜 可耐溫度90度的意思） 至配電箱2#AW1
首次提交 2020-02-13 15:49:34 最近修改2020-02-13 15:52:08 (修改過1次)
-
WL1是本配電箱（2#AWfx5）的三相回路編號；
WDZ-T90-（4*35+1*16）是五芯電纜的規格型號；
CT是電纜沿橋架敷設；
2#AW1是終端配電箱（電表箱）的編號。
首次提交 2020-02-13 15:58:48 最近修改2020-02-13 16:03:29 (修改過1次)
-
這個是什么意思?。靠床欢?？
答：這個是配電箱的系統圖，表示這個是總配電箱，從這個配電箱三相供電到每一個分配電箱。
2020-02-13 16:34:35
