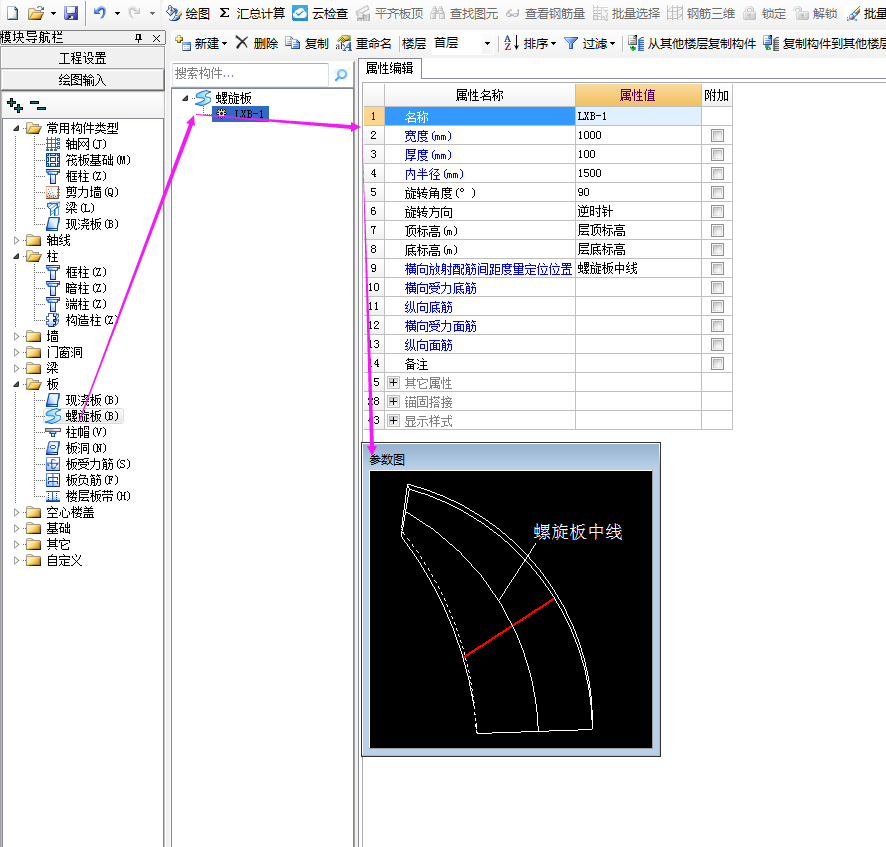

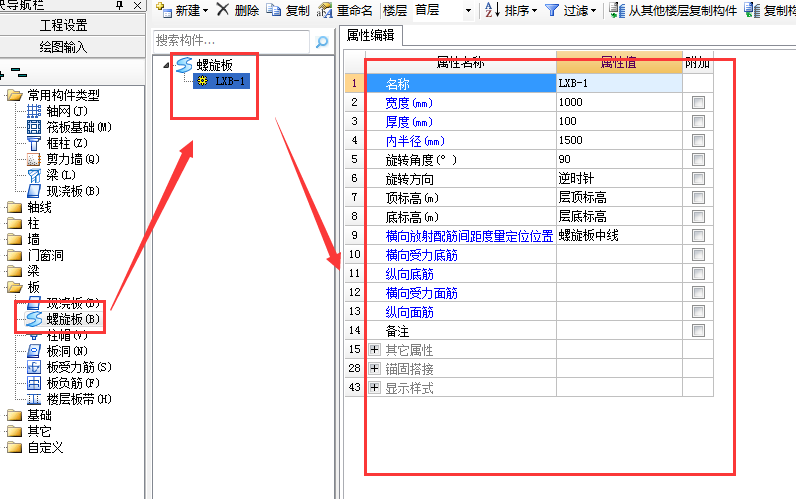

螺旋板為點式構件，采用“點”畫法或“旋轉點”畫法繪制

對螺旋板繪制部分需要注意的是，螺旋板的旋轉方向，旋轉角度和起點位置的確定。

螺旋板的旋轉方向，是指螺旋板在水平投影上的旋轉方向；旋轉角度是指在水平投影上旋轉的角度。

軟件在螺旋板圖元上會顯示旋轉方向的箭頭示意弧線，弧線的起點位置就是螺旋板的起始點，也就是最低處的端點，如果是順時針的螺旋板，就從該起始位置順時針旋轉；如果是逆時針，則從該位置逆時針向上旋轉至最高點。如果軟件顯示的起點位置與實際情況不符，就需要采用旋轉點繪制的方法，來確定起點位置。
