梁的標注不懂

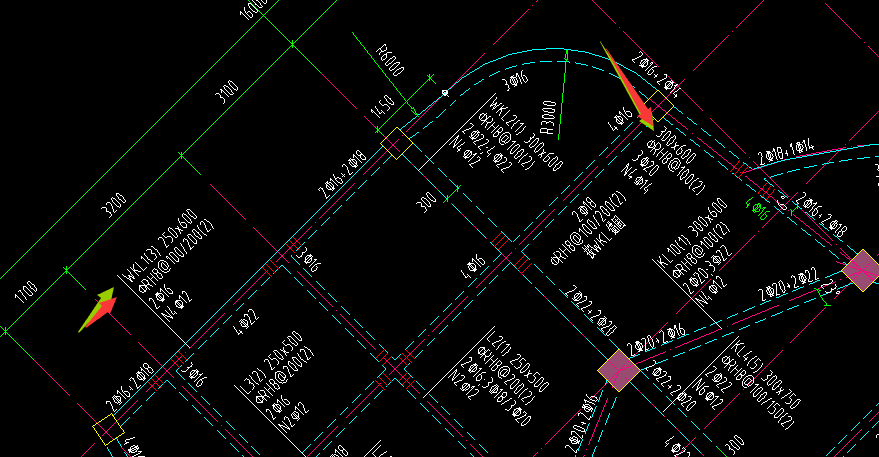

如圖 WKL1(3)的梁 圖上上邊箭頭指的標注是怎么意思 造價新手 求詳解
全部回答
(3)
首答僅用{{minutesHtml}}
-
答:從上往下 梁的寬高,箍筋,上部通長筋,腰筋
2018-02-26 11:04:14
-
表示所在跨的截面300*600、箍筋、上部跨中筋3c20、側面筋n4c14
2018-02-26 11:04:55
-

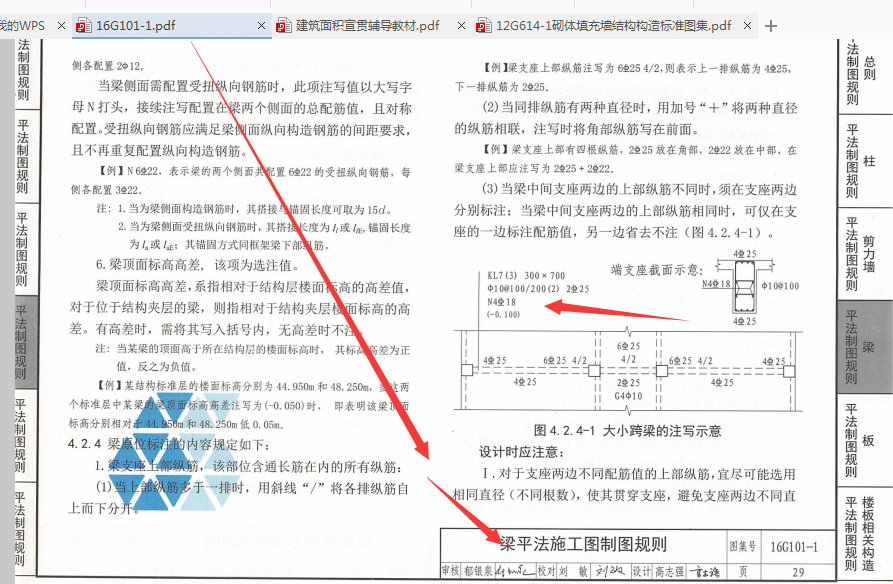

圖集上都有說明和示范的。
建議你還是自己先把圖集上的制圖規則,多看幾遍,結合圖紙多理解,然后你就明白了。
現在直接告訴你答案是什么什么,一會兒出現個其他標注,你就有不知道是什么意思了。
2018-02-26 11:49:15
