地下室框架結構和地上（樓層）框架結構在鋼筋軟件中的應用和區別

老師您好，我目前正在看圖集，地上（樓層）框架結構的梁、板、柱、剪力墻參考的是03G101-1和04G101-4兩本圖集，而地下室框架結構的梁、板、柱、剪力墻參考的是08G101-5圖集。那么現在有幾點疑問： 1.地下室框架結構的框架梁、板、框架柱、剪力墻在軟件中分別采用什么定義構件了，是和地上（樓層）框架結構的一樣定義嗎？ 2.地上框架結構的梁、板、柱、剪力墻和地下室框架結構的梁、板、柱、剪力墻參考圖集不同。他們之間有的項目的標準構造節點也不同的，那么地下室框架結構的梁、板、柱、剪力墻采用了地上（樓層）框架結構的梁、板、柱、剪力墻進行定義，軟件如何保證鋼筋按不同圖集節點正確計算了。 3.是不是框架梁、板、框架柱、剪力墻繪制在地下室層他就自動按08G101-5圖集不同節點計算了，繪制在地上層就自動按03G101-1和04G101-4圖集節點來了。如果不是，需要設置的話，怎么設置，能分別對地下室的框架梁、板、框架柱、剪力墻設置進行說明嗎。 當然如果地下室框架結構和地上（樓層）框架結構圖集節點完全一樣就不成在上述問題，也沒有必要分開兩套圖集了分別表述了，而我發現兩套圖集還是有一些節點是不同的，而軟件定義卻只有一套，如何保證地下室框架結構相應構件的計算正確性和怎么設置（關鍵問題）。問題補充：還要補充一下，我說的是針對老圖集的和老版GGJ2009。而且做的工程也是按舊圖集設計的03G101系列圖集。08G101-5好像執行時間是2008年9月1日，是不是軟件還沒來的及更新。 現在頒布的11G101三本圖集也沒有這塊的，08G101-5雖然被11G101-3取代，但是在新圖集中絲毫沒有08G101-5的內容。難道是原來的08G101-5本身就是畫蛇添足，毫無價值。

關于集水坑鋼筋

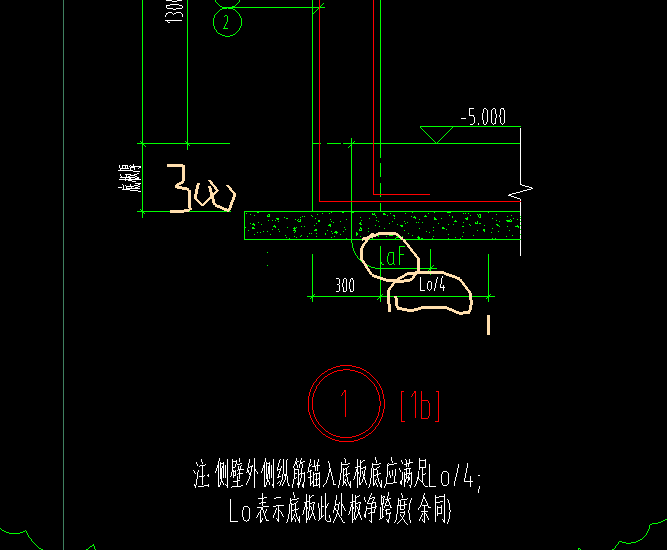

請教一下各位老師，圖中的集水坑是布置在地下室負二層的現澆板上面，因?yàn)榧拥膶傩詥栴}，我用筏板基礎來布置負二層的整塊板，然后所有數據都按照現澆板來設置，這樣可以嗎？還有：1、圖中所示的集水坑遇到剪力墻時需要錨入墻內并且彎折15d（樓層梁），這個部分應該怎么處理？2、集水坑面筋需要彎折300又該任何設置?我在節點設置里面好像找不到？3、靠著剪力墻這一邊是否以剪力墻為坑壁？ 煩請各位老師幫忙解惑，謝謝！

123456

1,剪力墻鋼筋匯總計算完畢后，當剪力墻（地下室水池側墻，露臺欄板）的根部構件為基礎或框架梁時，在“編輯鋼筋”框中，垂直鋼筋會出現筋號為“墻體插筋”的筋號，其對應的公式描述中，也出現了“洞底高度”的表述，這是什么意思？ 2，屬性及其各方面條件都相同的兩幅剪力墻，其水平分布筋的根數為何不一？問題補充：1，露臺欄板，墻體本身肯定沒有洞口，但鋼筋軟件不會以日常生活中的欄板給予理解，會把它理解為一幅不到頂?shù)募袅?，那么欄板頂至層頂都是洞口，所以欄板頂高度就成了“洞底高度”?2，地下室水池側墻到頂，肯定沒有洞口，但其根部構件有部分是地下室底板，還有部分是樁承臺，在“編輯公式”中，樁承臺是計算節點，無形中把剪力墻的高度增加了，那么樁承臺上的剪力墻也會出現洞口（實際不存在），把增加的高度給予扣減？ 3，當在剪力墻屬性輸入時，在縱筋構造中并沒選擇“設置插筋”，而選擇“縱筋錨固”，匯總計算完畢后，“墻身插筋”的

求助基礎錨固區內剪力墻拉筋計算設置問題

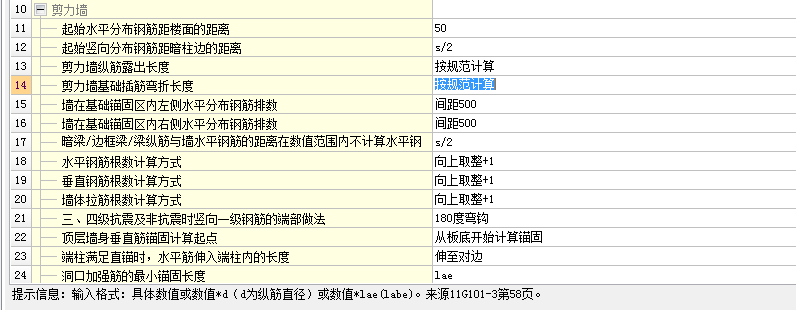

最近算一地下室工程，底板厚500mm，保護層50mm，按圖紙要求，剪力墻水平筋在底板厚度范圍內的排數為3排（排距@200），底板厚度范圍內拉筋配置為@400*400，在軟件計算設置中設置基礎錨固區內水平筋排數為3排，設置完成計算后，水平筋排數結果為3排符合要求，但是拉筋條數的計算結果卻是3（排）*（每排拉筋）條數，而我希望的計算結果為2（排）*（每排）條數，這樣才符合圖紙要求，故請教大家，有什么好的方法可以使拉筋按2排計算？謝謝?。ㄜ浖袥]提供基礎中拉筋的計算設置）

廣聯達鋼筋算量 GGJ2013 問題

1、梁縱向筋搭接部位的箍筋加密計算設置。 2、框架與非框架梁的梁上部貫通鋼筋由不同直徑連接時的連接長度設置，應支持任意數值、N*D、N*Lae、Lle的設置，也才能應對不同工程所遭遇的不同工程設計圖。 3、框架與非框架梁的梁上部有架立筋時，架立筋與非通長筋的搭接長度設置，應支持任意數值、N*D、N*Lae、Lle的設置，也才能應對不同工程所遭遇的不同工程設計圖。 4、軟件應增加非框架梁L端支座為柱和剪力墻時，其端部箍筋的加密設置。 5、軟件應增加非框架梁L配有抗扭鋼筋時，底部鋼筋的錨固設置，應支持選擇項。 6、地下室外墻外側縱向加強筋、水平加強筋、墻底部、墻項部的計算設置，現在軟件支持壓墻筋計算（但是取值只按總長度出量，不能用于現場）；對于外側縱向加強筋，長度支持3/H（墻高）、N*Lae、數值的參數輸入計算設置。 7、增加常用的縮尺圖號，單構件處理節點之所需。 8、根據GB50204混凝土結構工程施工質量驗收規范5.2.2對有抗震設防要求的結構，其縱向受力鋼筋的性能應滿足設計要求；當設計無具體要求時，對按一、二、三級抗震等級設計的框架和斜撐構件（含梯段）中的縱向受力鋼筋應采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E或HRBF500E鋼筋，其強度和最大力下總伸長率的實測值應符合下列規定。。。 當工程滿足以下要求時，軟件可以智能、自動在料表中表達出來，而不要手動逐一去修改鋼筋規格，所以軟件應該增加這個計算設置，根據工程所需設置與否而智能計算。 a,抗震等級一、二、三的建筑，四級抗震和非抗震建筑不需要使用帶E鋼筋； b,是框架，含框剪結構中框架，具體包括框架柱和框架梁、框支柱、框支梁和板柱-抗震墻的柱，不包括非框架梁、樓板，也不包括剪力墻結構中的代號為KL的“框架梁”（沒有框架柱哪來框架梁？剪力墻結構中標識為KL稱“框架梁”不妥，高規7.1.3“跨高比不小于5的連梁宜按框架梁設計”，但它并不是框架梁，而仍然是墻的組成部件）。剪力墻結構、磚混結構等其他結構類型不需要帶E鋼筋； c,是上述框架構件的縱向鋼筋，箍筋和其他鋼筋不需要帶E鋼筋； 以上1、2、3條同時滿足才需要帶E鋼筋，只滿足其中一項或二項的不需要帶E鋼筋。如四級抗震的框架、二級抗震的剪力墻、三級抗震框架柱中的箍筋等均不需要帶E鋼筋；除此之外，抗震等級一、二、三的建筑伸臂桁架的斜撐、樓梯的梯段需要帶E鋼筋。
