筏板基礎變截面設置問題

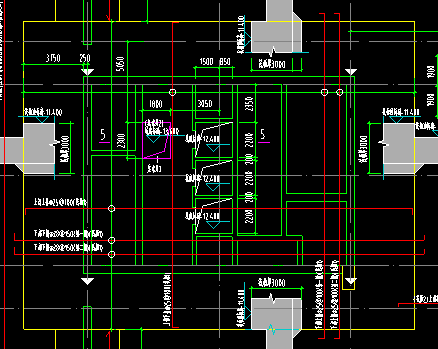

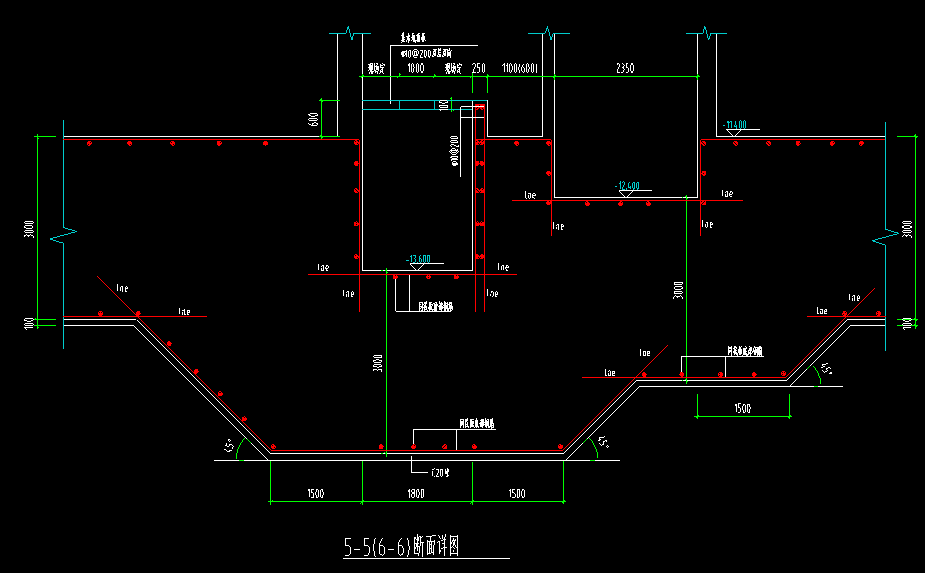

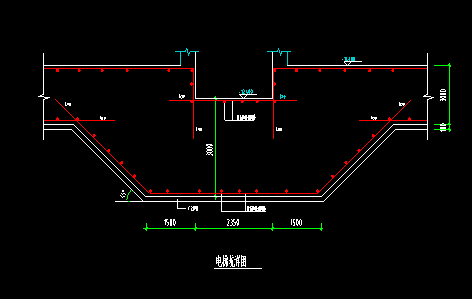

請問如圖底板變截面如何設置，節點鋼筋如何處理？

ggj圖形問題，筏板變截面。

如下圖的筏板變截面好像在鋼筋和圖形軟件里無法實現。有誰會嗎？問題補充：筏板是板底齊平，上部有高差的，不是底部有高差上部齊平的。下面回答問題的圖都沒看清楚。

筏板變截面鋼筋

筏板 變截面處的 鋼筋咋畫?。?？？

集水坑，筏板變截面

老師您好，我的這個圖紙集水坑沒有大樣圖，結構圖只是標有尺寸及深度跟筏板面配筋，在GTJ模型中能否直接在集水坑處分割好筏板設置變截面后降低高度形成集水坑，對鋼筋有影響嗎？

筏板為何變不了截面啊

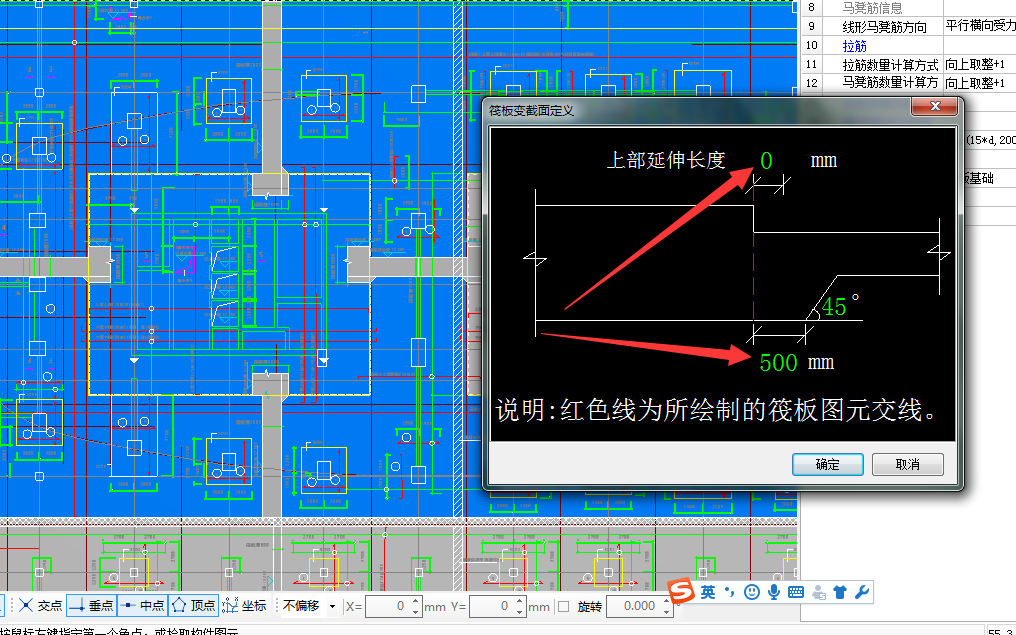

筏板為何變不了截面啊，看了視頻，可是我設置的時只有兩筏板標高不同離那條紅線的距離，并沒有出現變截面角度之類的等等。我底標高-19.4,筏板厚度分別是2000,1200,900的，三維上看這些筏板頂標高也分別不同，為什么筏板為何變不了截面??？問題補充：by the way,我基礎層頂板高是上一層底標高，而我柱只畫在了上一層，請柱墻構件在伸入基礎鋼筋時，是不是把上一層柱墻底標高設置為基礎底標高，然后再分別每個柱墻那設置插筋分別打上勾就可了呀?。≈x謝。。。
