剪力墻 壓墻筋 設置

問題1：請問1和2 是剪力墻的壓墻筋嗎？兩個不一致在軟件中怎么設置，軟件中的剪力墻壓墻筋通常是上部還是下部鋼筋問題2：正常剪力墻高設置是①墻頂標高-0.2-0.15 墻底標高是-3.62-0.4 ；還是②墻頂標高-0.2-0.15-0.3 墻底標高 -3.62

剪力墻垂直鋼筋的彎折設置

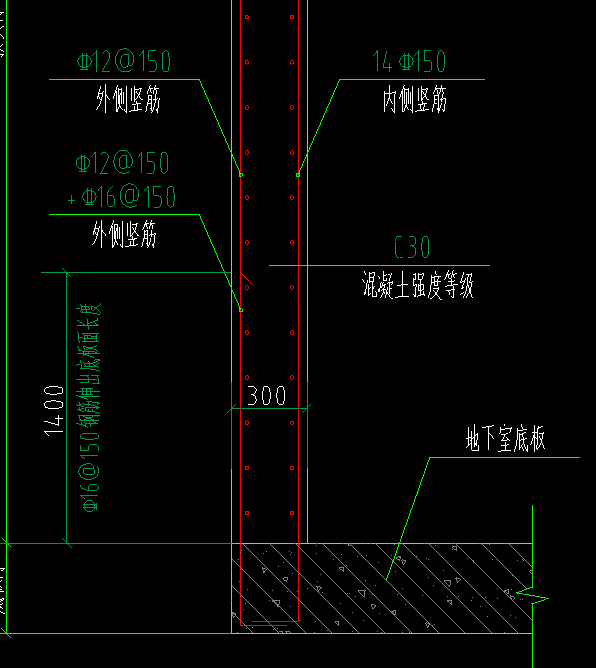

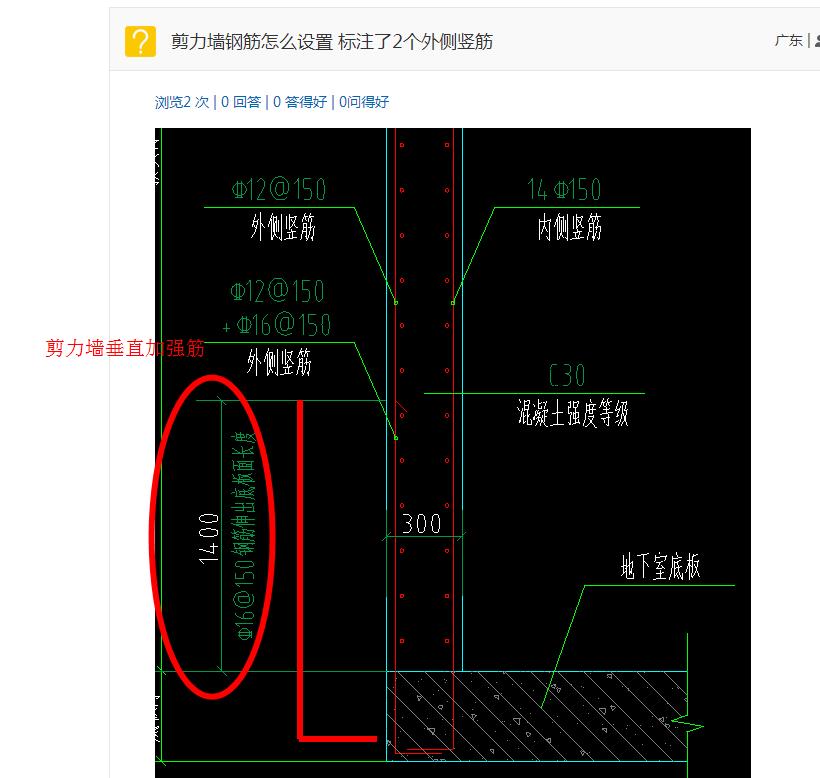

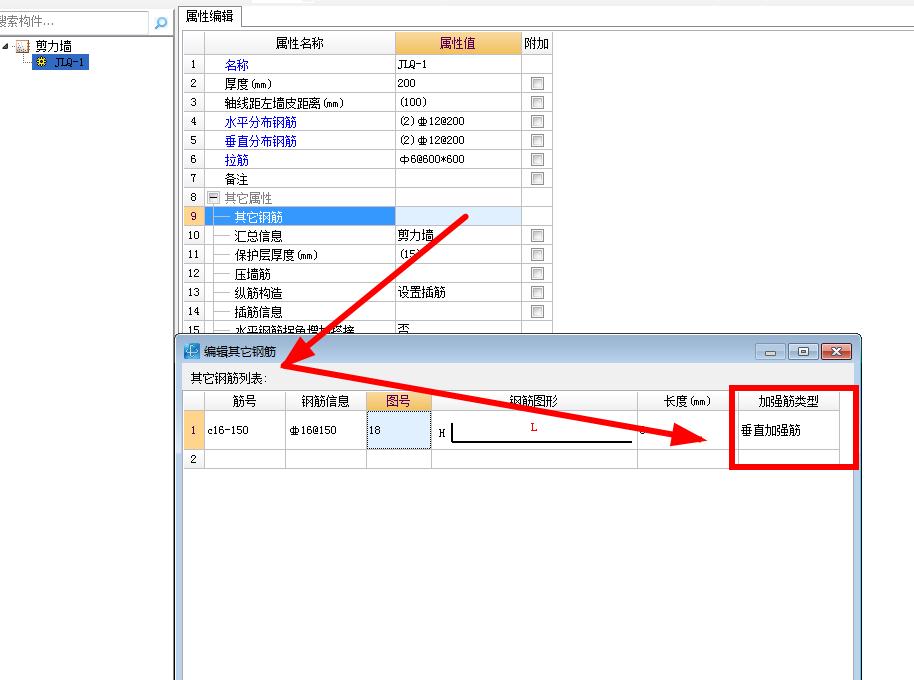

請問一下，如下圖剪力墻中的墻身垂直鋼筋的彎折部分怎么在計算設置里設置？我在左側垂直筋插筋和右側垂直筋插筋節點中設置了1100和250，卻帶不到計算式里；還有設置了剪力墻基礎插筋彎折長度有兩個，應該怎么設置？ 插筋又應該怎么設置呢？定義剪力墻時設置“筋錨固”插筋就直接算到墻頂了；設置“設置插筋”，插筋的長度就不一樣。請問怎么樣才能不用單構件輸入就可以畫出如圖的插筋？ 麻煩各位高手幫我解決一下上面的問題，不勝感激！

約束邊緣柱怎么畫？

請問約束邊緣柱怎么畫？我畫的是否正確？我的步驟是把暗柱V區的箍筋伸長至LC長度，然后V區和V/2區之間增加一個拉筋，V/2區隔一個豎筋布置一個拉筋，2/V區豎筋規格間距同剪力墻，拉筋規格間距同暗柱拉筋。補充問題：老師好，我是采用暗柱設置和陰影部分 一起畫的，如果用參數畫設置能否給個具體步驟？圖紙尺寸是暗柱為700長300寬，陰影部分為600長300寬，

連梁2端都是暗柱還要設置腰筋嗎？

老師，設計說明說的是連梁腰筋可以按墻體水平筋拉通設置，但是連梁的2端都是暗柱不是剪力墻，集中標注也是沒有側面鋼筋，這樣連梁還要布置腰筋嗎？設計說明只給了梁腰筋表跟框支梁腰筋表，要是得設置是按梁腰筋表布置嗎？還是設計說明漏了連梁的腰筋表？

剪力墻是從基礎層繪制還是負一層

請教各位大神老師一個問題，剪力墻是在基礎層繪制同筏板高度，然后在去負一層正常繪制，還是說直接在負一層繪制？如果直接在負一層繪制鋼筋只有19噸，如果在在基礎層繪制同筏板高度（7.55T），然后在去負一層正常繪制（16.5T），合計24噸，這兩種做法就差了5T，我試過在負一層直接設置墻底標高為筏板底標高，鋼筋還是19T，如果只在負一層繪制是不是少算了一部分插筋呢？請問各位大神老師這個應該怎么處理呢？
