鋼筋算量GGJ2013
|
457查看
3回答
廣聯達鋼筋算量

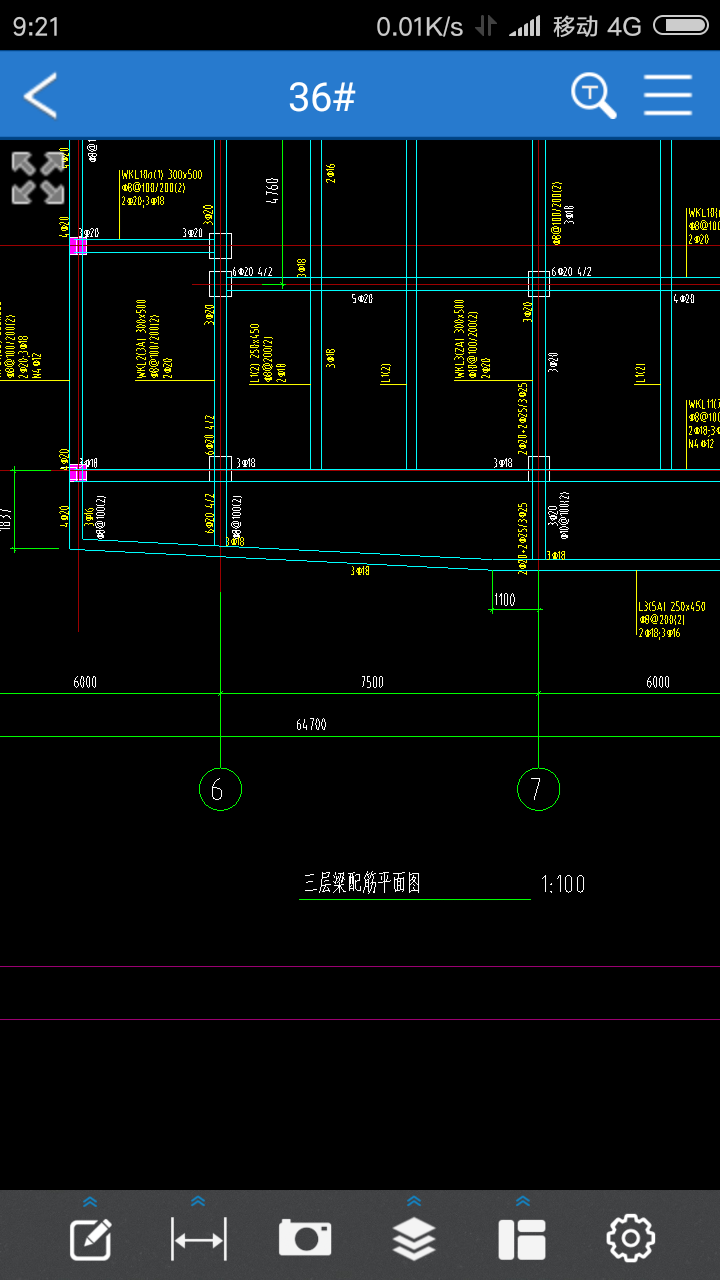

請問這個平面斜梁怎么畫
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
用cad識別就可以的，也可以建立輔助軸線，然后繪制的

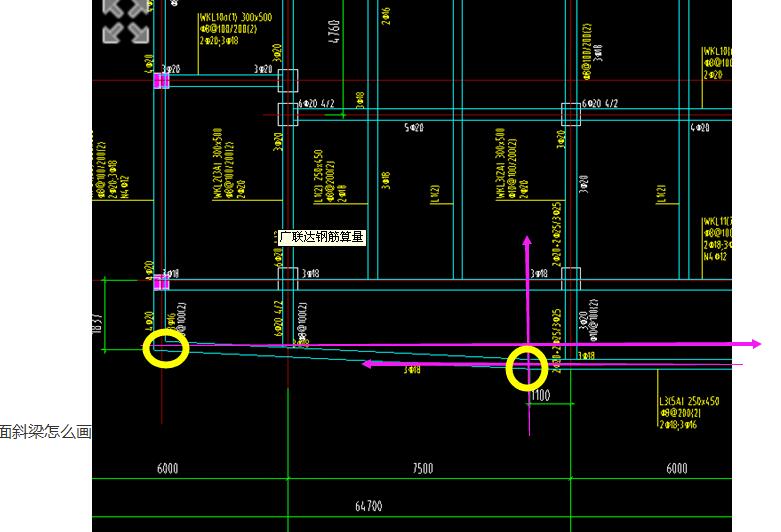

如圖建立輔助軸線（紅箭頭的線）之后生成軸線交點（畫黃色的圈）之后就可以畫梁了
2017-03-19 09:46:37
-
2017-03-19 09:47:12
-

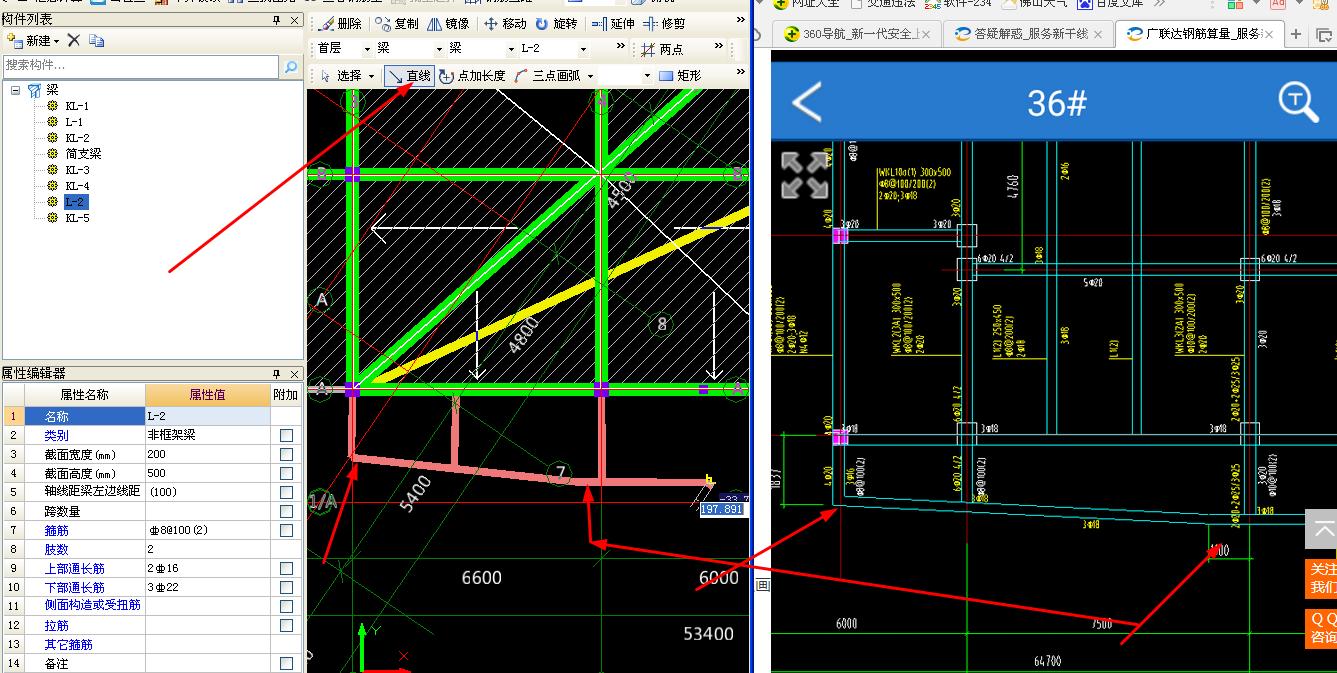

答；斜著畫就是了，沒有特別之處，注意1100，這個折點，加輔軸后定點即可。
2017-03-19 09:50:24
