鋼筋算量GGJ2013
|
2180查看
2回答
老師你好，請問怎樣判斷圖紙中是承臺還是基礎梁
請問在樁上虛線表示的是基礎梁還是承臺
全部回答
(2)
首答僅用{{minutesHtml}}
-
圖紙中是承臺還是基礎梁 需要看結構形式，按照基礎配筋的 就是承臺，按照粱構件 配筋的 就是基礎梁了。 你圖中截面較大的 下面布置 有樁基礎的 是承臺；截面較小的 下面沒有樁 的是基礎梁；
2017-02-13 14:15:18
-

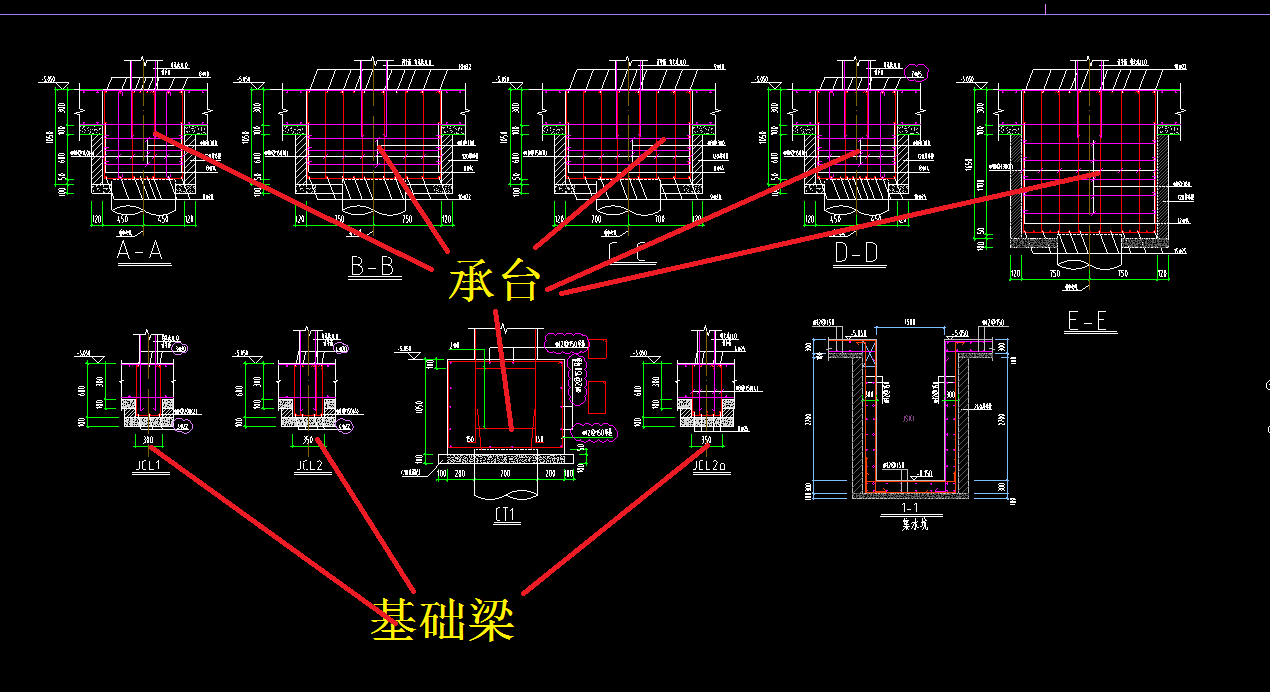

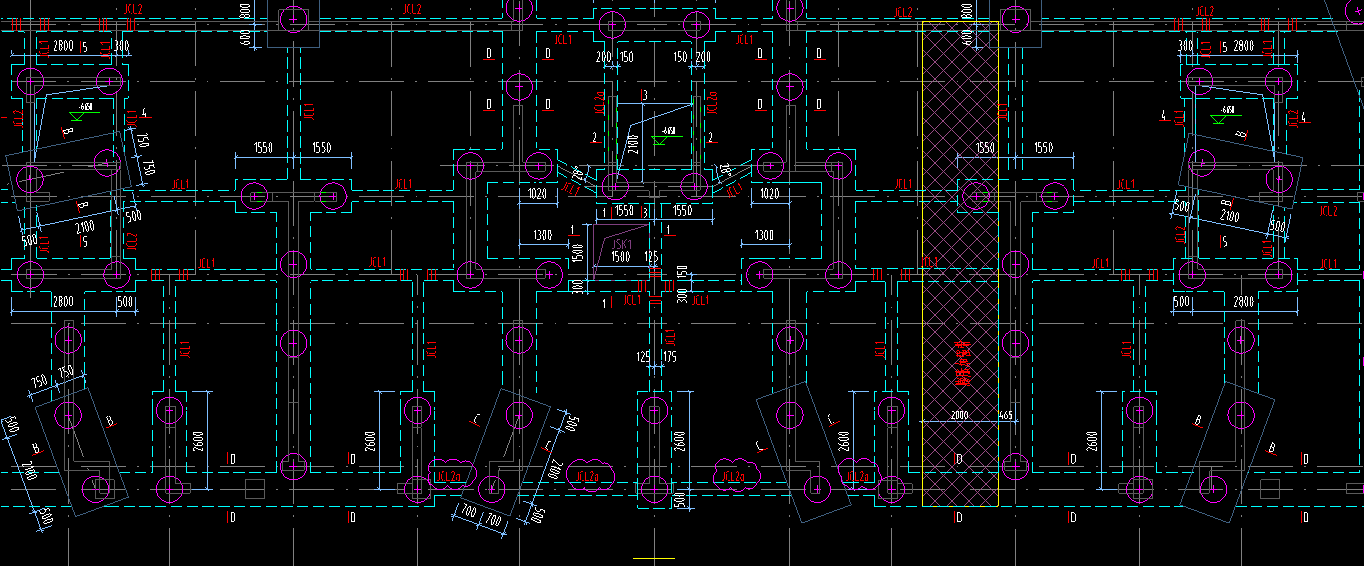

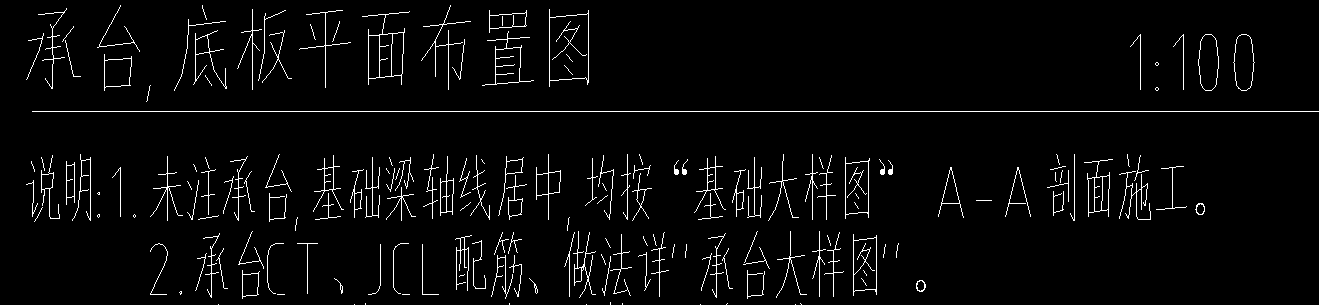

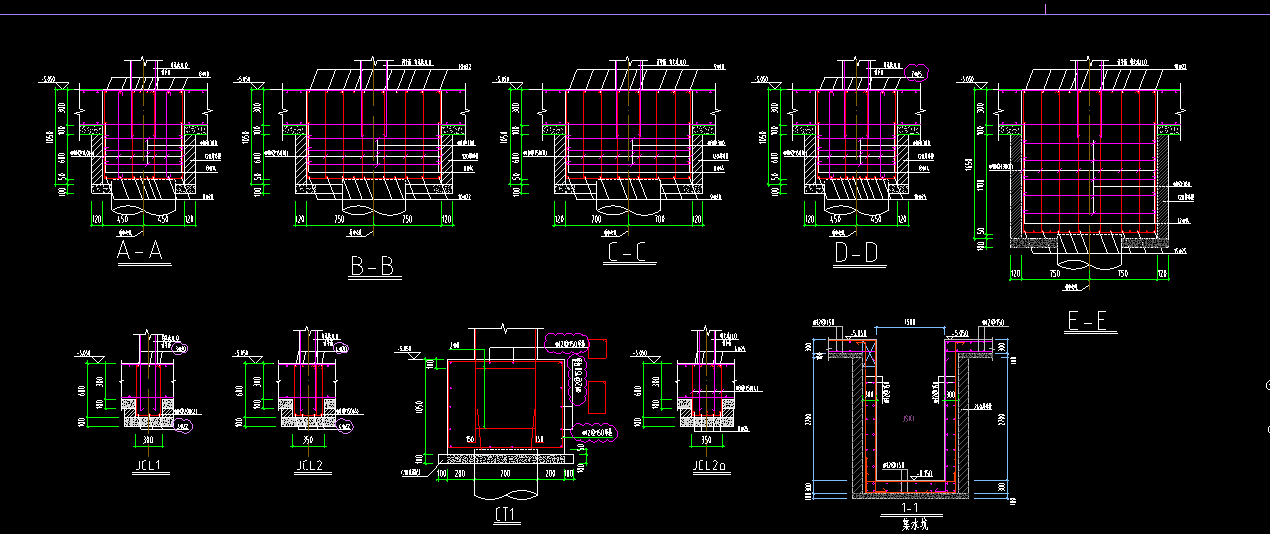

圖紙中是承臺還是基礎梁，可以根據截圖3，結合截圖2進行確定，大樣A-A、B-B、C-C、D-D、E-E都是承臺，標注JCL的部位都是基礎梁。
2017-02-13 15:52:38
