GGJ12怎么畫這2個構件鋼筋？
1、整塊板畫好后配筋的時候軟件只會默認畫上部到出檐部分的受力鋼筋，板內部的那個就畫不出來？ 2、女兒墻斜板部分咋畫？？？
問題補充：最后一幅圖女兒墻的請倒過來看
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
1.
2.
2016-10-02 16:46:35
-

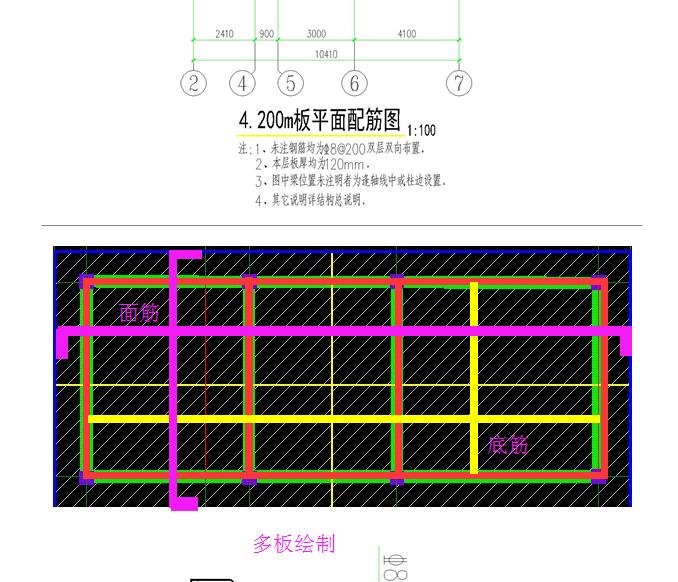

答；先布置底雙向，范圍是外梁外邊線內三塊板，再布置面筋，范圍是三塊和外飄的四周。下圖中節點宜用自定義線處理。
2016-10-02 17:10:13
-
1、整塊板畫好后配筋的時候軟件只會默認畫上部到出檐部分的受力鋼筋，板內部的那個就畫不出來？ 2、女兒墻斜板部分咋畫？？？

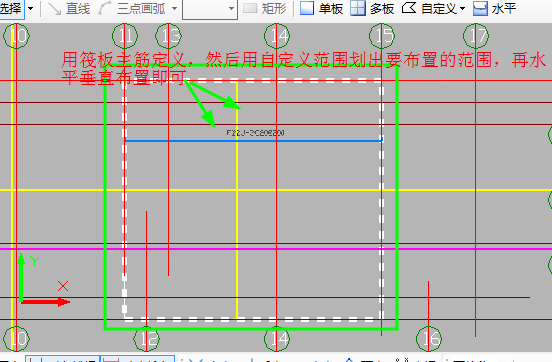

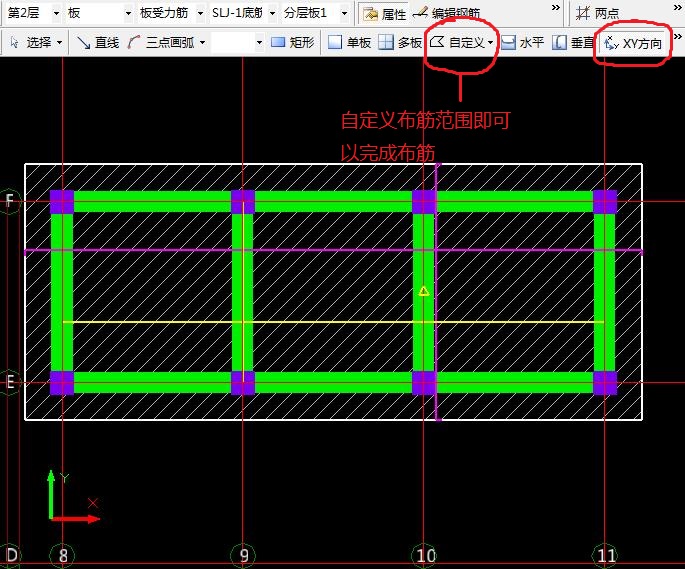

1,整塊板畫好后配筋的時候只會默認一上部到出檐部分的受力鋼筋,板部的可以用自定義范圍來畫,還可以這樣,按出檐部分和墻內板部分分別畫成兩塊板,(也可以先畫整塊板后按外側軸線分割)然后再分別定義上部的受力筋多板布置,下部的鋼筋按內側的板布置.

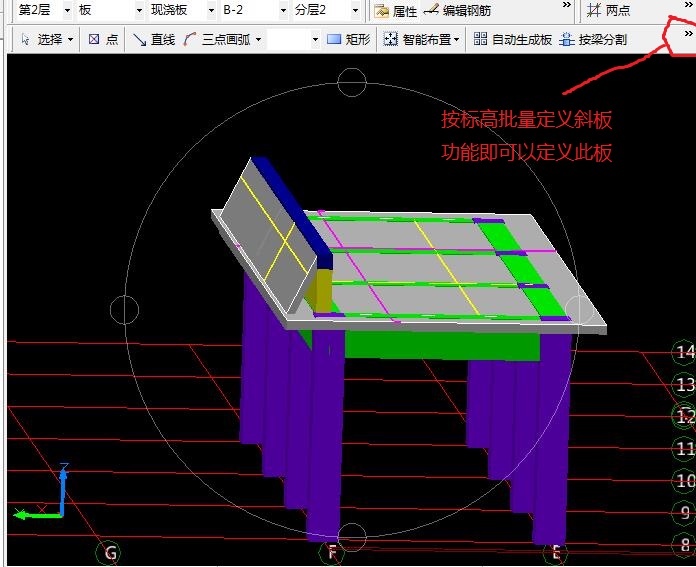

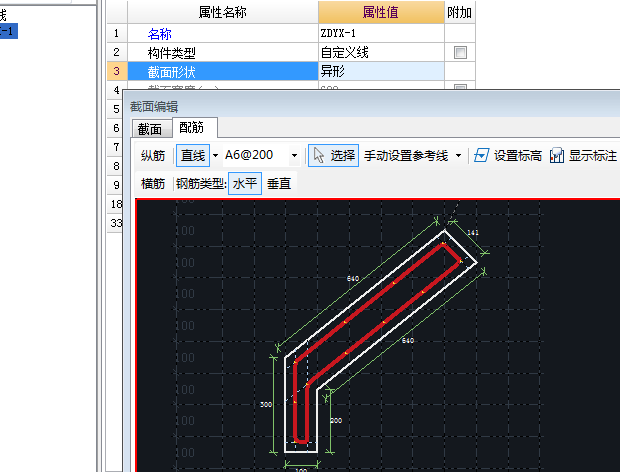

2.女兒墻斜板部分可以用自定義異形線構件來定義,先畫出截面,然后在配筋中畫出配筋.
2016-10-02 18:39:29
-

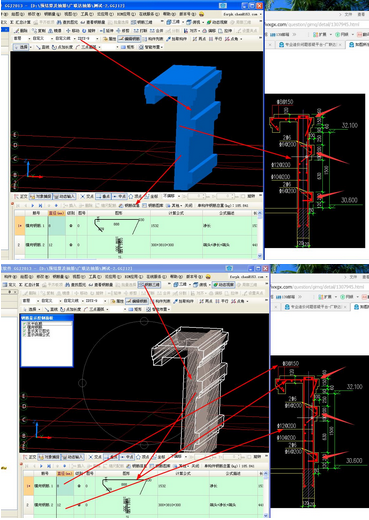

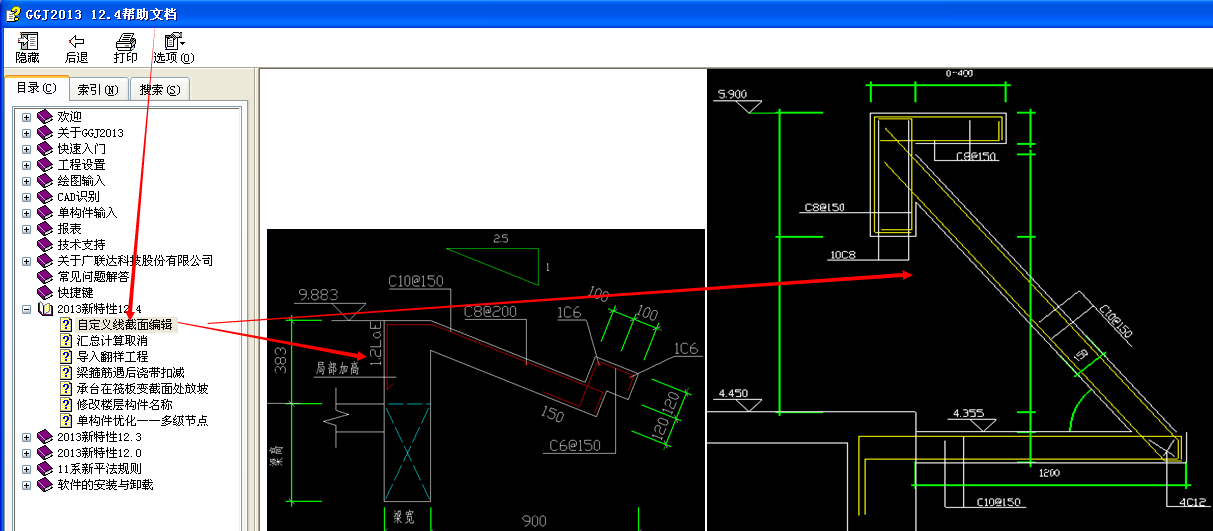

你好:這種女兒墻在自定義線里定義后,輸入鋼筋后畫圖.軟件里的幫助里有詳細的操作說明.
2016-10-02 15:35:16
-
現澆板要分開繪制的，不要繪制成一塊整板，，這樣梁內的板用底板筋布置，包括懸挑板的部分用 面筋定義布置。

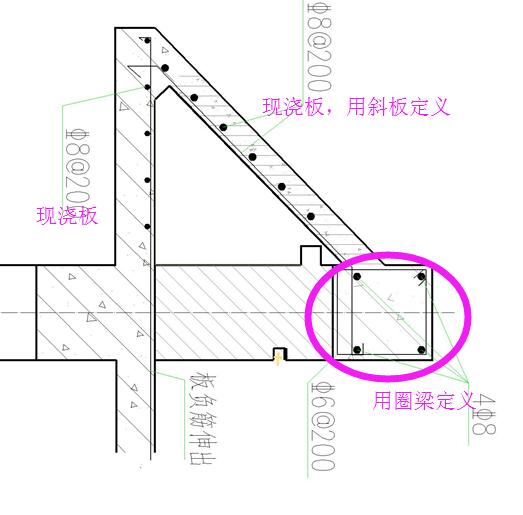

女兒墻造型分別用板和圈梁定義就可以
2016-10-02 15:40:09
