請教構造柱間距問題，謝謝

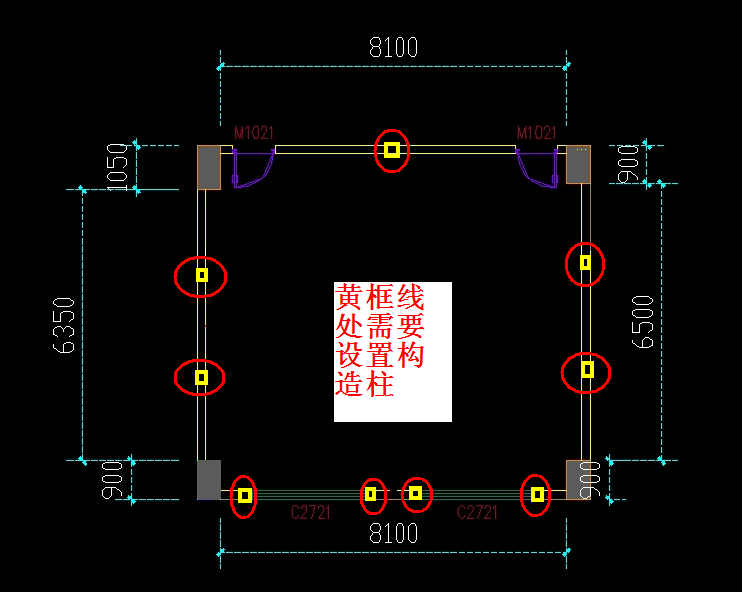

請教各位老師傅下： 圖紙上表示1、當填充墻墻長大于5m或墻長大于等于兩倍層高時，應每隔三米設置構造柱（構造柱間距不大于1.5倍層高），砌體墻端部無約束或洞口寬度大于2米時必須增設構造柱。 請問下圖中填充墻應怎么設置構造柱？謝謝
問題補充：6.5和6.35的墻兩個構造柱是對的么？
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
不是的，6.35、6.5和8.1m的都是中間設置一個構造柱就可以的

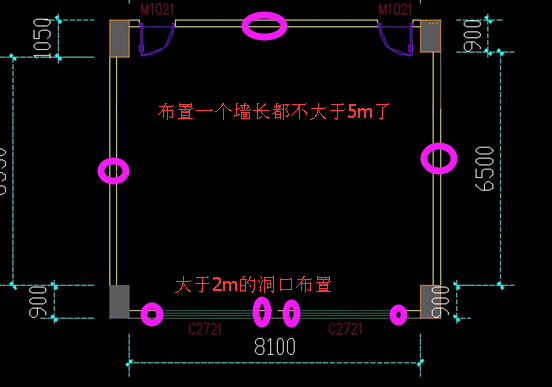

追問(2016-06-14 16:12:52)：中間一個的話 墻長肯定大于三米啊 。構造柱是200*240的【你理解有誤是墻長不大于5m，像這樣的不可能出現按3m布置然后布置兩個的情況的，大于2m的門窗洞口側增加的】追問(2016-06-14 16:20:09)：謝謝。 現在有爭議的地方就是左右兩邊墻是一個還是兩個【我認為不應該出現兩個構造柱的】
2016-06-14 16:10:08
-
1、當填充墻墻長大于5m或墻長大于等于兩倍層高時，應每隔三米設置構造柱（構造柱間距不大于1.5倍層高），砌體墻端部無約束或洞口寬度大于2米時必須增設構造柱。
下圖中填充墻應怎么設置構造柱？如圖
6.5和6.35的墻兩個構造柱是對的。
構造柱和框架據的間距不用管，從框架柱設置拉筋與墻體連接了。 8.1墻有門窗的部分設置是因為涉及說明門窗洞口寬度＞2m時必須增設構造柱，所以必須在窗邊設置構造柱。現在有爭議的地方就是左右兩邊墻應該是兩個，因為設計要求墻體長度＞5m就需要設置構造柱，況且設計要求構造柱間距3m，所以要滿足@3m就需要設置2個構造柱，否則無法滿足設計要求。
2016-06-14 16:09:09
-
圖紙上表示1、當填充墻墻長大于5m或墻長大于等于兩倍層高時，應每隔三米設置構造柱（構造柱間距不大于1.5倍層高），砌體墻端部無約束或洞口寬度大于2米時必須增設構造柱。 下圖中填充墻設置構造柱 6.5和6.35的墻兩個構造柱是少了，上邊的墻、左右兩邊的墻，中間再設置一根構造柱，下邊的墻在窗口兩邊各設置一根構造柱。
2016-06-14 16:14:02
