匿名用戶
2015-11-15 20:15:33
|
廣西壯族自治區
鋼筋算量GGJ2013
|
1480查看
4回答

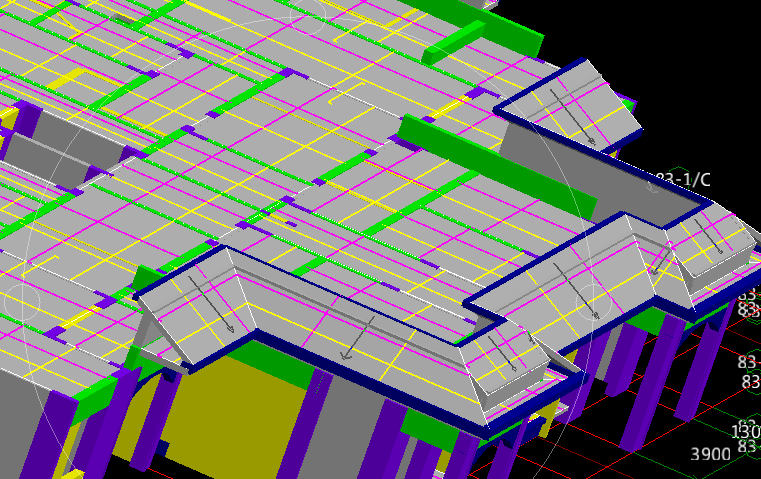

這個挑檐怎么畫
怎么定義怎么畫鋼筋
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納分開畫，斜板部分用板定義繪制，鋼筋用板受力筋布置即可，WLL用梁定義，WGZ應該是構造柱吧，用構造柱定義繪制，
2015-11-15 20:25:25
-
這個完全可以用斜板來代替的
2015-11-15 20:25:40
-
你好：看圖紙可以利用斜板構件處理
2015-11-15 21:32:38
-
怎么定義怎么畫鋼筋

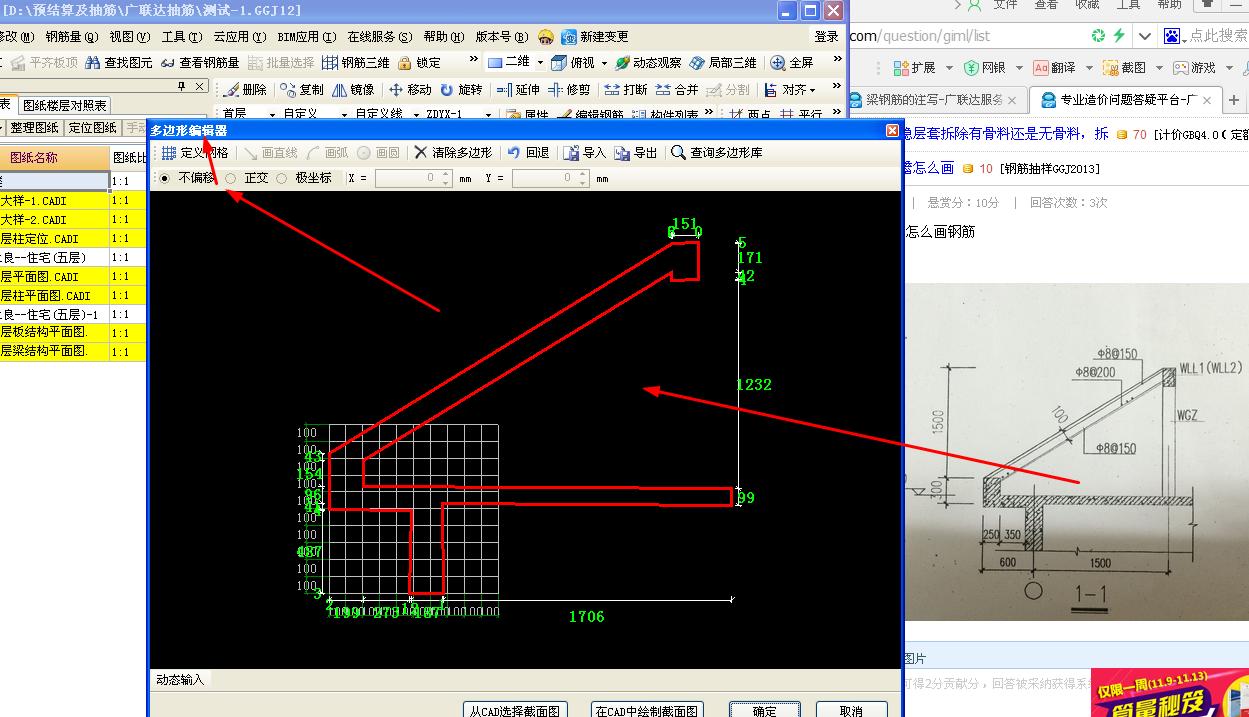

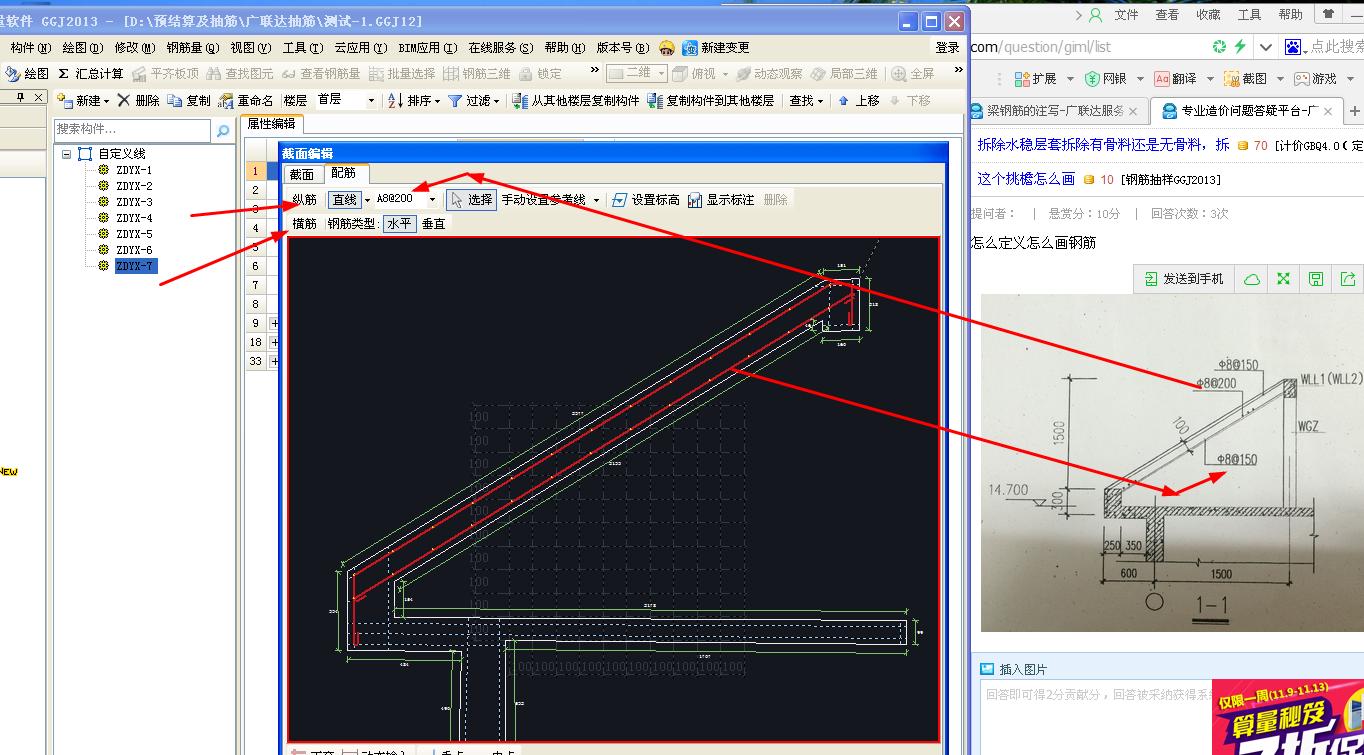

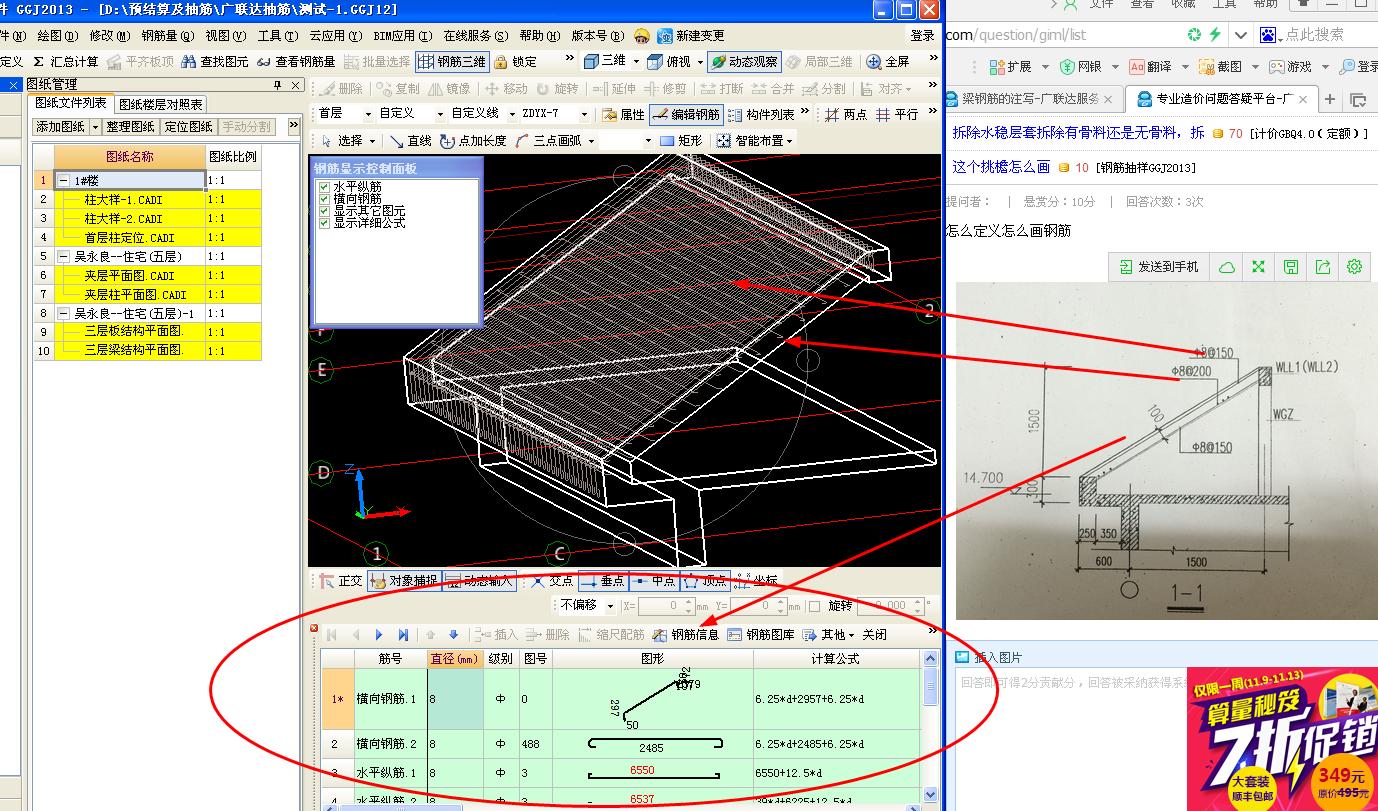

答：我放大你的圖看到了，鋼筋面筋上、下彎折放梁，如果用斜板定義，面筋處理有一定難度。匯總計算后，要編輯面筋左、右的彎折，然后鎖定。我改用自定義線的方法直接畫出這一鋼筋，就可直接出果，準確性提高。
2015-11-15 22:07:01
