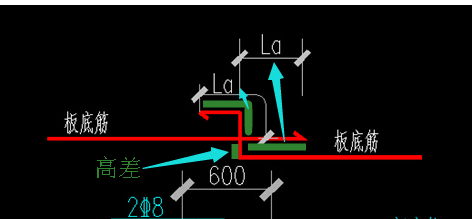

請問圖中的降板在廣聯達中如何布置呢？
如圖
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納

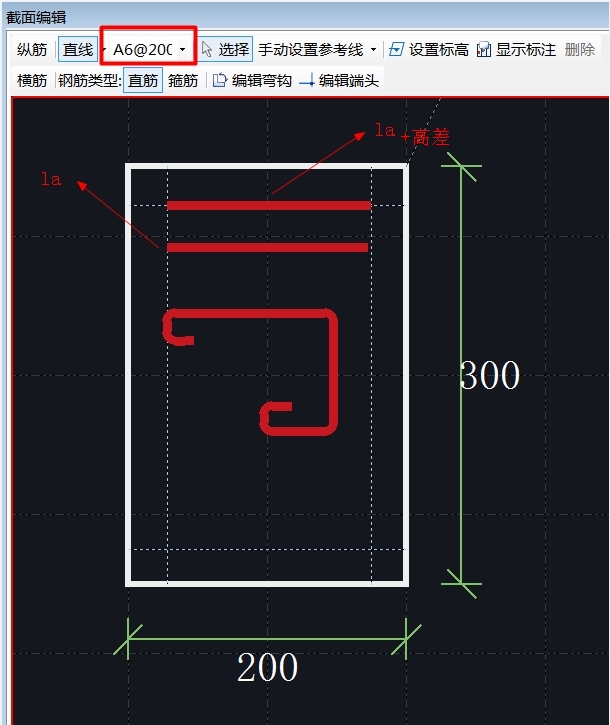

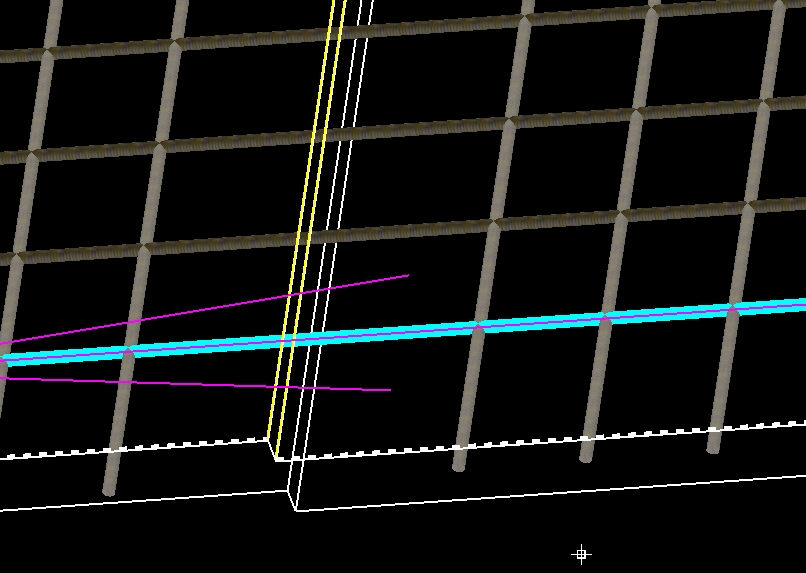

這種節點最佳辦法是借助自定義線來構建。先多板布置板底筋，保證高差板底部X向筋貫通，然后在高差變化處用自定義線繪制（僅繪制橫筋）。如截圖所示【截面尺寸根據你圖紙修改】
2015-08-11 00:17:12
-
目前軟件還無法設置因降板所形成的彎折鋼筋，如果需要計算，你可以調整其鋼筋的錨固長度，另圖片中下方的鋼筋，就要在單構件中輸入了。
2015-08-10 22:18:53
-
你好：目前軟件里不能直接處理好升降板，先按各自的標高定義畫板后，用多板布置受力筋。匯總計算后在編輯鋼筋里添加少算的量，每根每處少算了兩個錨固+高低差的值。另加水平布置加的幾根受力筋。這樣就能準確計算了。
2015-08-11 06:29:16
-
請問圖中的降板在廣聯達中如何布置呢？
圖中的降板在廣聯達中可以分別定義不同標高的板來布置，然后把降板部分的底筋在兩端的彎折總長度在板底筋的長度調整中輸入，把高板向下彎折的端部配筋在單構件中輸入來處理。
2015-08-11 06:23:50
