奮斗
2015-05-10 10:05:26
|
北京市
鋼筋算量GGJ2013
|
692查看
4回答
想問問各位大神，這樣的異形承臺箍筋用什么形式編輯。
哪個可以告訴我這樣的異形承臺箍筋我該怎么在軟件中定義，最好有圖片說明，越詳細越好。同事告訴我分開用梁式配筋，但是我在梁式配筋中又無法編輯雙層雙向 的鋼筋。
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
這個是梁式配筋的組合承臺
你只能是新建兩個承臺然后配筋 分別繪制組合在一起才行
3300*1000 4600*1000這兩個尺寸
然后組合繪制
2015-05-10 10:18:00
-

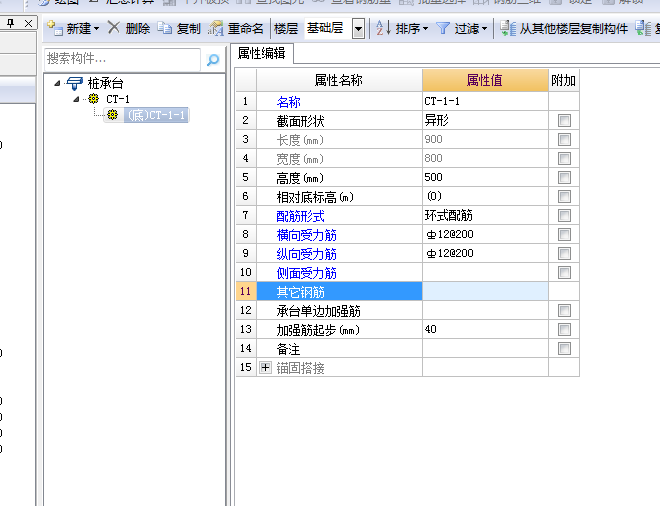

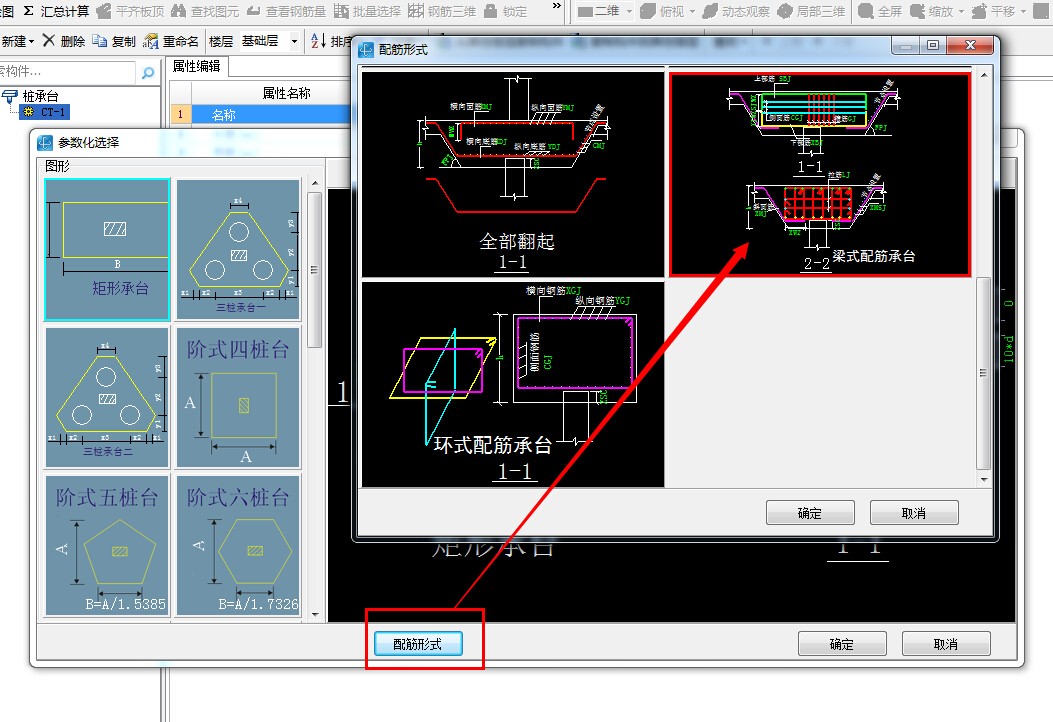

用異形承臺，配筋形式選擇環式
2015-05-10 10:21:46
-
單構件，按梁做，組合都可以的
2015-05-10 10:41:35
-
這樣的異形承臺箍筋我該怎么在軟件中定義，最好有圖片說明，越詳細越好。同事告訴我分開用梁式配筋，但是我在梁式配筋中又無法編輯雙層雙向 的鋼筋。

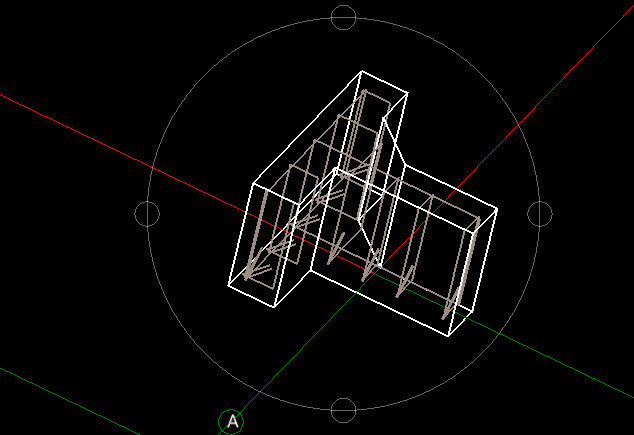

這樣的異形承臺箍筋在軟件中用梁式配筋,分別定義兩個承臺,組合畫上,把斜三角變截面部分的鋼筋先不管它畫上圖后,按梁式配筋按正常兩條承臺梁來計算,把三角形變截面部分的箍筋在其他鋼筋中或在單構件中手工計算輸入.
2015-05-10 11:18:45
