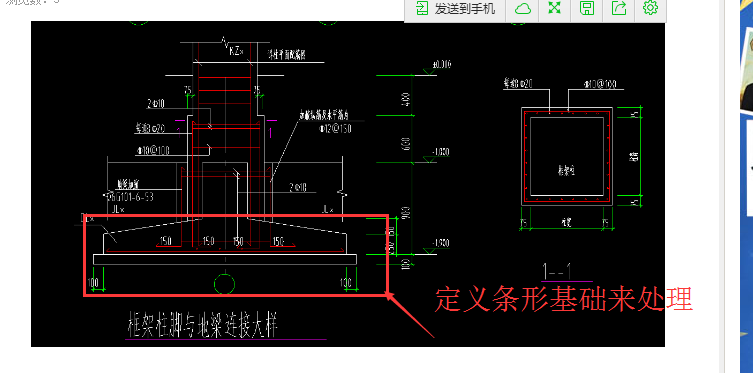

這個圖中的地梁加腋和1-1坡面在GGJ中怎么畫
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
這個圖中的地梁加腋和1-1坡面在GGJ中怎么畫？

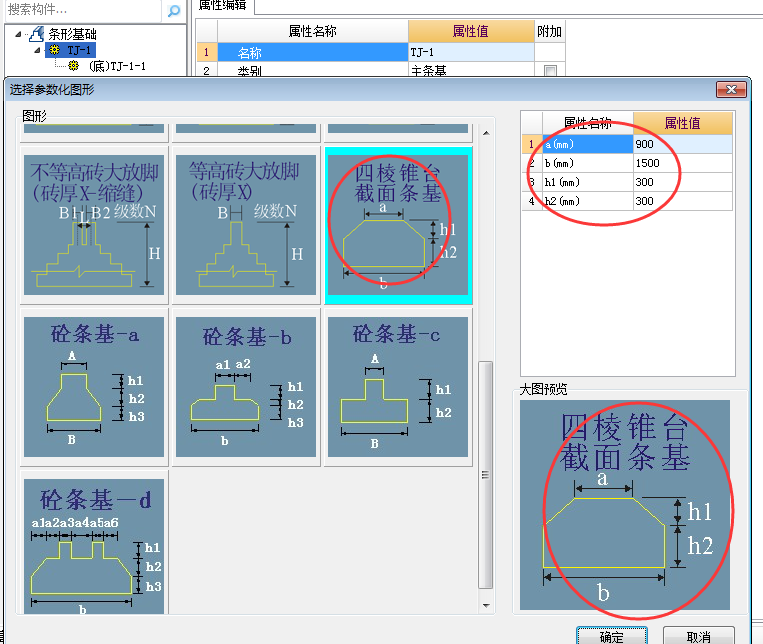

答；在基礎層里，基礎界面，定義參數條基，按照?qǐng)D紙標注，編輯條基信息。繪制完成后。再在基礎梁界面，定義基礎梁，繪制完成后。再在基礎層，柱界面，定義柱，繪制完成。分步驟，一個構件一個構件定義繪制。如下條基定義界面圖。
2015-04-21 22:57:23
-
放坡部分是條形基礎來的
你定義條形基礎就好了
1-1剖面是柱子
你定義個柱子繪制上去就好了
2015-04-21 18:02:49
