樓板孔洞加強

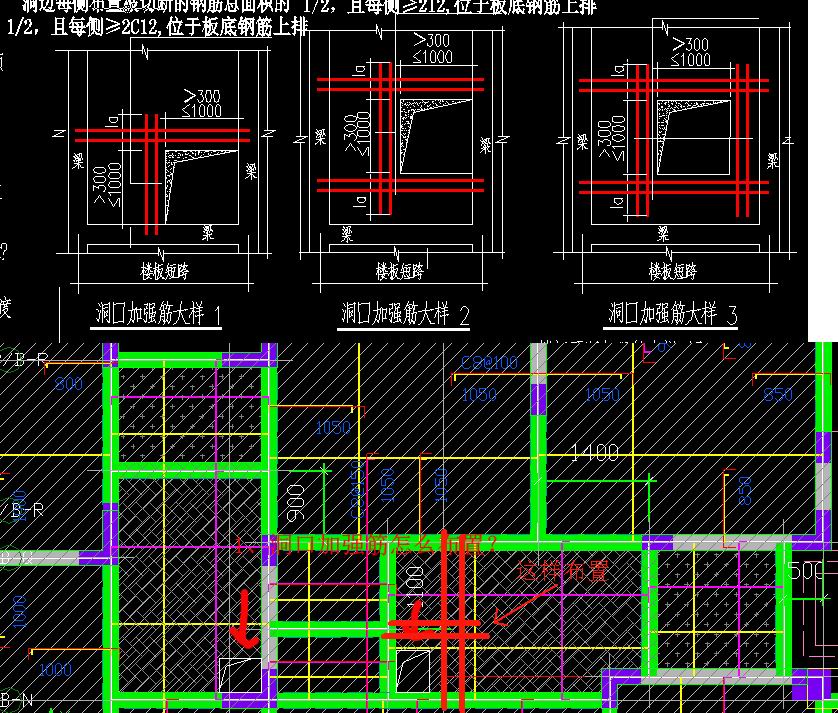

問題補充：圖上沒有尺寸，可以量CAD上的尺寸當做加強筋尺寸嗎？②畫問號的地方，沒有板洞啊？為什么畫著加強筋呢？③如果可以單構件輸入的話，根數是否直接用圖紙上畫的根數，橫縱都是2根？ 第二張圖片跟第三張圖片是一個意思嗎？鋼筋不同啊，有些懵，麻煩各位老師詳細解釋下吧，謝謝。
全部回答
(7)
首答僅用{{minutesHtml}}
-
已采納
樓板孔洞加強
問題補充：

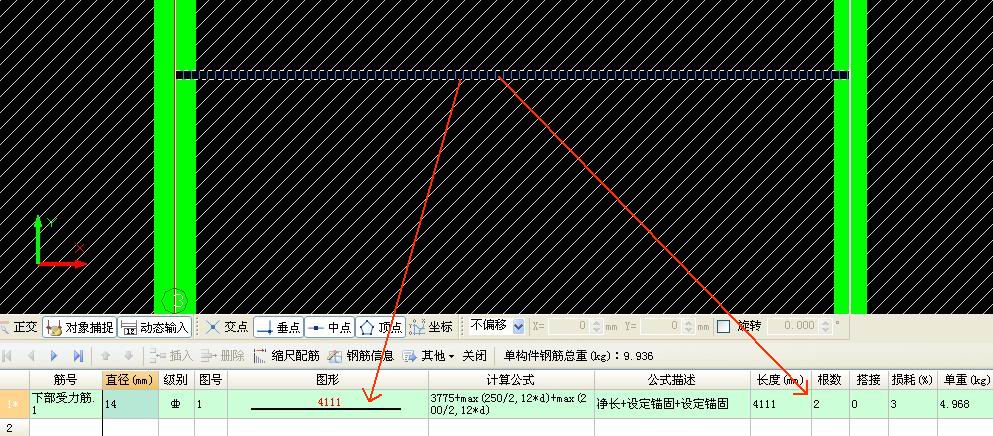

圖上沒有尺寸，可以量CAD上的尺寸當做加強筋尺寸嗎？②畫問號的地方，沒有板洞啊？為什么畫著加強筋呢？③如果可以單構件輸入的話，根數是否直接用圖紙上畫的根數，橫縱都是2根？
答；》》》》一、可以按比例量出長度的。二、這不是板洞，是墻下無梁時，在板內放置加強筋。三、單構件是最好的方法，如設計沒有注明放多少根時，設計根數按圖點數即可。這樣的加強筋也可以用樓板帶定義并布置的。
2015-04-17 09:36:41
-
你可以定義板洞，在板洞里輸入洞口加筋。
2015-04-17 09:44:39
-
1、首先你要保證你的圖紙是1:1比例，這樣你可以量取圖紙上板洞尺寸作為繪圖的尺寸信息。
2、陰影區域沒有板洞，不是板洞加筋，應該是板局部的加強筋，可以根據判斷使用板受力筋來繪制加強。
2015-04-17 10:04:34
-
您定義圖示板洞幾何尺寸，屬性中短線和長項加強筋輸入圖示鋼筋信息還可以定義板帶變通處理。不管您采用何種方法只要別漏掉鋼筋OK了
2015-04-17 15:41:43
-
你好：建議在單構件中輸入即可。
2015-04-17 13:39:29
-
贊同2樓的說法。
第二張圖上的板短向，指的是板洞加強筋在所在板的短方向直接伸入板支座2015-04-17 14:43:22
-
是不是砌體在板上的加強筋
2015-04-17 09:11:29
