鋼筋算量GGJ2013
|
12169查看
5回答
這樣的彎折梁怎么畫啊

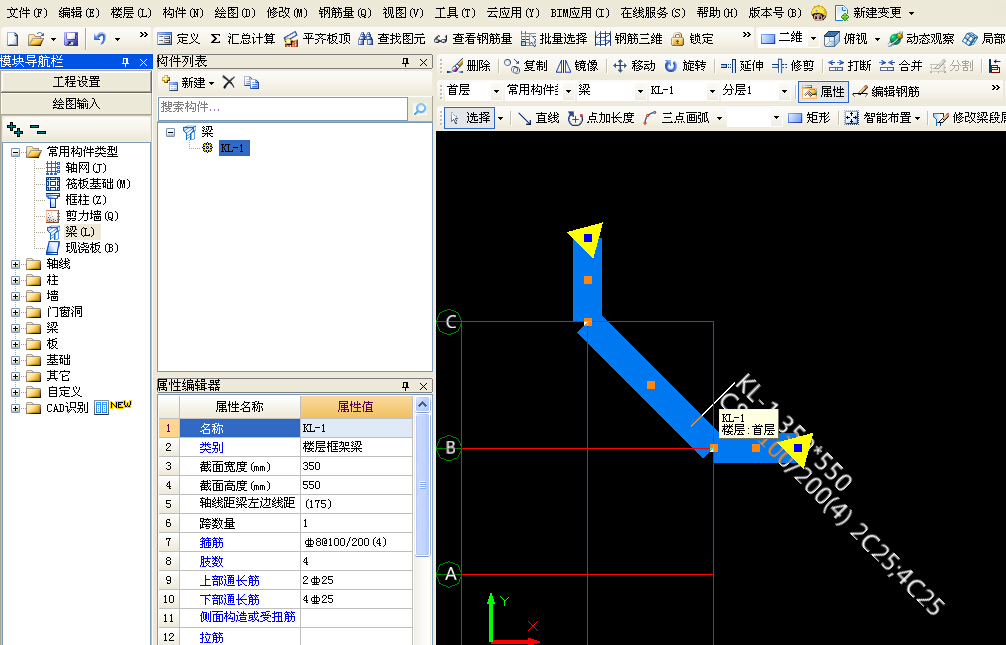

彎折的基礎梁，我試過畫3段，延伸出去的畫會少一塊。手動拉伸的話不能合并。異形梁也試過，畫不出來啊。
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納

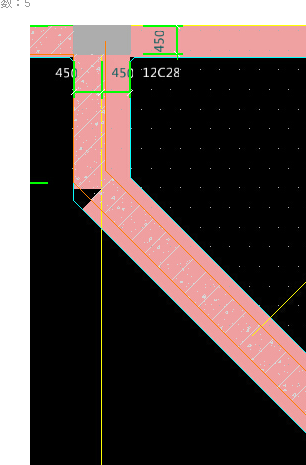

彎折的基礎梁，我試過畫3段，延伸出去的畫會少一塊。這種彎折的梁在軟件中只能是分三段繪制，然后延伸至梁的中心線相交就可以如圖中拐角部分，不影響鋼筋計算的
2015-03-12 13:48:25
-
這種轉角的空可以不管的，只要是一條梁就可以的！軟件會準確計算鋼筋量的，轉入圖形中也會正確計算相關工程量的！
2015-03-12 13:48:37
-
2015-03-12 13:49:04
-

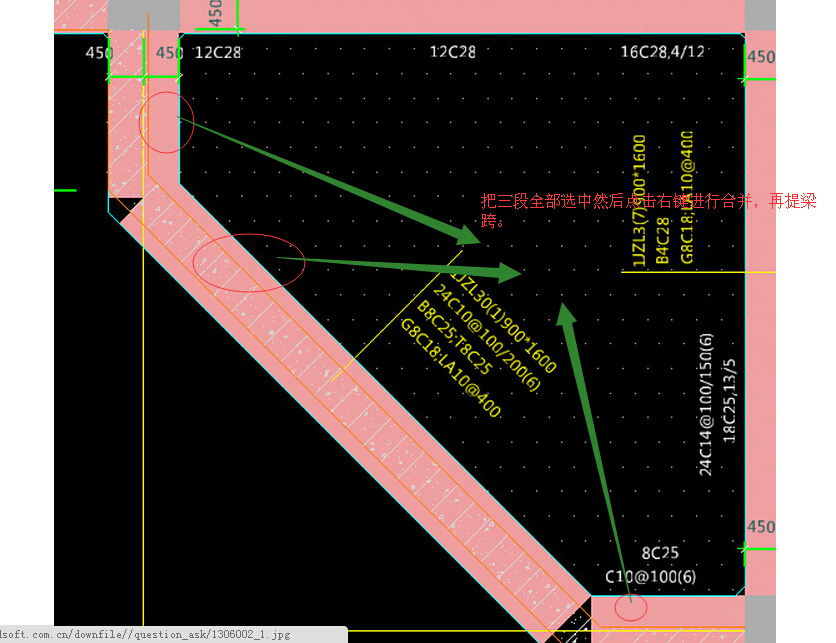

能畫圖來的，你畫圖來的脫節了。
2015-03-12 14:59:16
-
在上邊垂直段的梁左邊和下邊水平的梁下邊各做一條輔軸線，然后分別選擇此線將斜段梁兩邊進行延伸即可以。
2015-03-12 16:11:54
