廣聯達鋼筋怎么畫混凝土檐口
混凝土檐口在廣聯達鋼筋怎么畫哦，特別是鋼筋要怎么布置哦，請詳細說明哦，謝謝大家了！我是豎向構件用異形圈梁畫的，橫向構件用板及斜板來畫，鋼筋就不會布置了！
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納
混凝土檐口在廣聯達鋼筋怎么畫哦，特別是鋼筋要怎么布置哦，請詳細說明哦，謝謝大家了！我是豎向構件用異形圈梁畫的，橫向構件用板及斜板來畫，鋼筋就不會布置了！

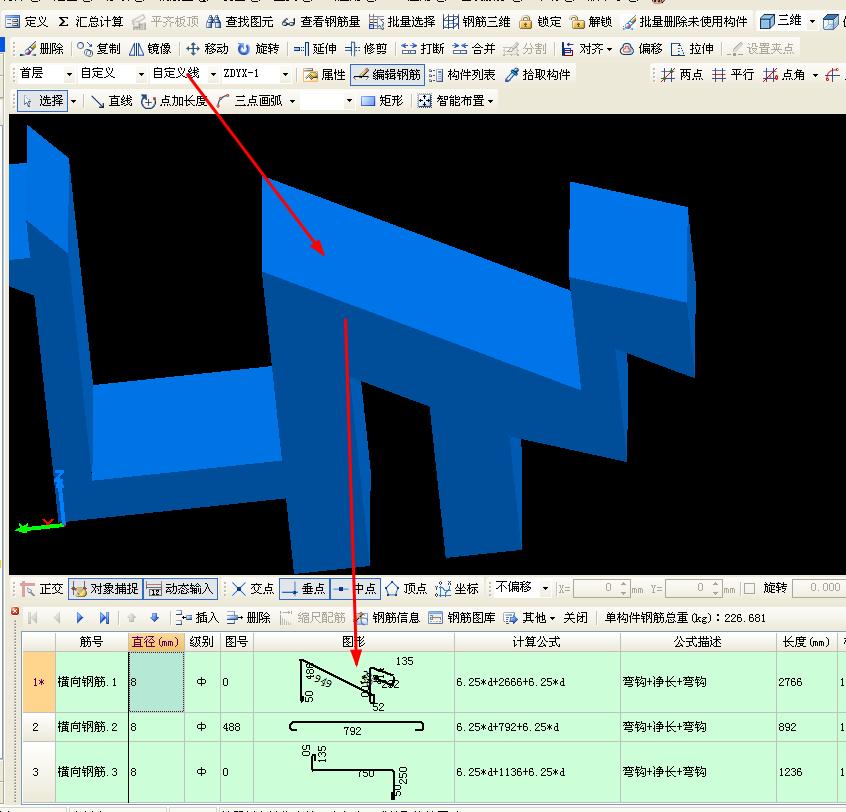

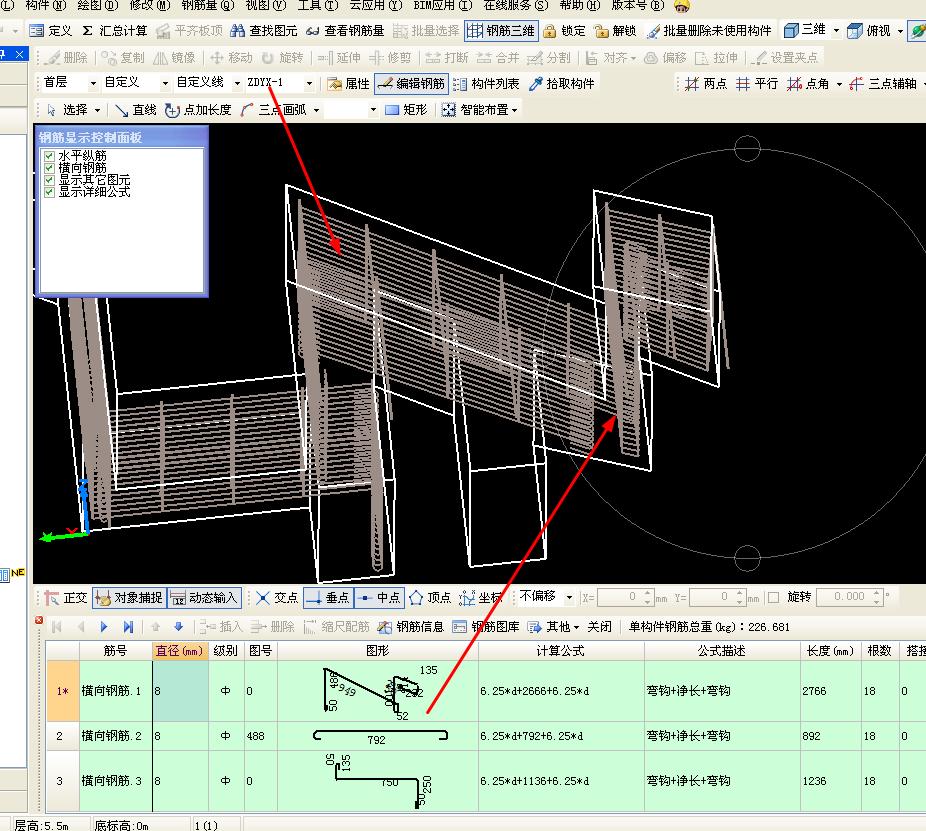

答：個人認為，目前最好的方法是自定義線。方法如下：
2015-01-25 11:46:34
-
橫向的鋼筋不好畫，可以把不好畫的在單構件輸入。
2015-01-25 11:43:00
-
這個可以分開板來繪制，能用板的盡量用板來處理
2015-01-25 12:30:55
-
混凝土檐口在廣聯達鋼筋怎么畫哦，特別是鋼筋要怎么布置哦，請詳細說明哦，謝謝大家了！我是豎向構件用異形圈梁畫的，
橫向構件用板及斜板來畫，鋼筋就不會布置了！

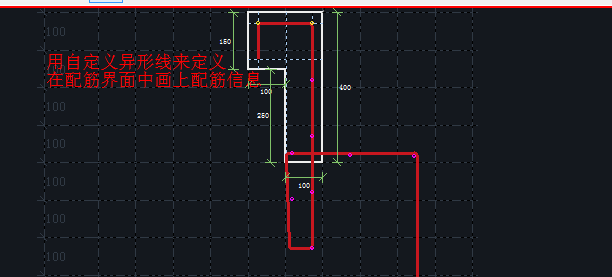

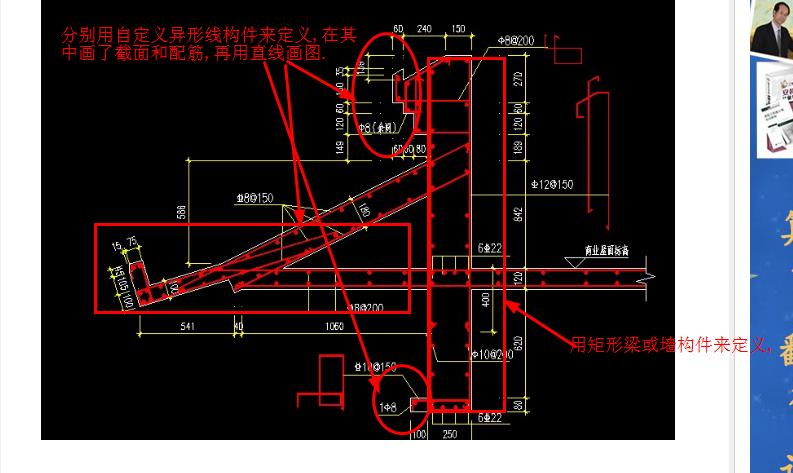

混凝土檐口在廣聯達鋼筋中可以用自定義異形線構件來定義和畫圖,先按截圖中的截面畫出截面然后在配筋中畫出配筋.
2015-01-25 12:53:22
-
你用異型圈梁畫出來的構件里的鋼筋就只能在其它鋼筋里手動填加，其實就是和手算差不多了
斜板上的鋼筋就和其它的板的鋼筋一樣，只要正常布上底筋和面筋就行了。
2015-01-25 11:32:43
-

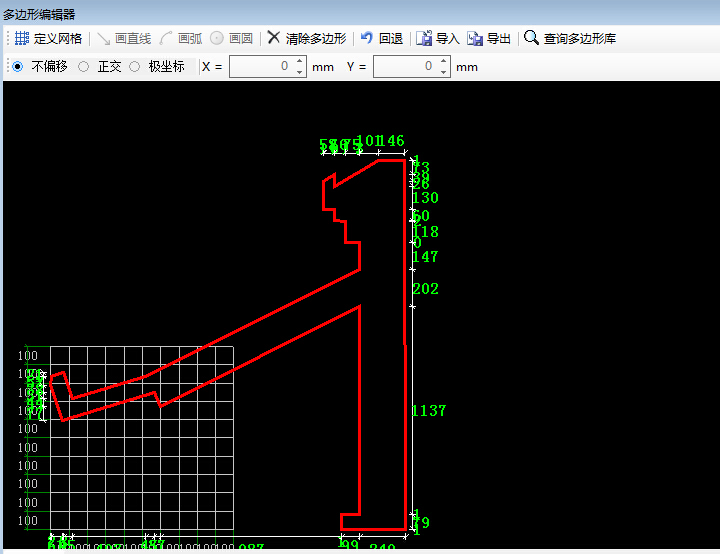

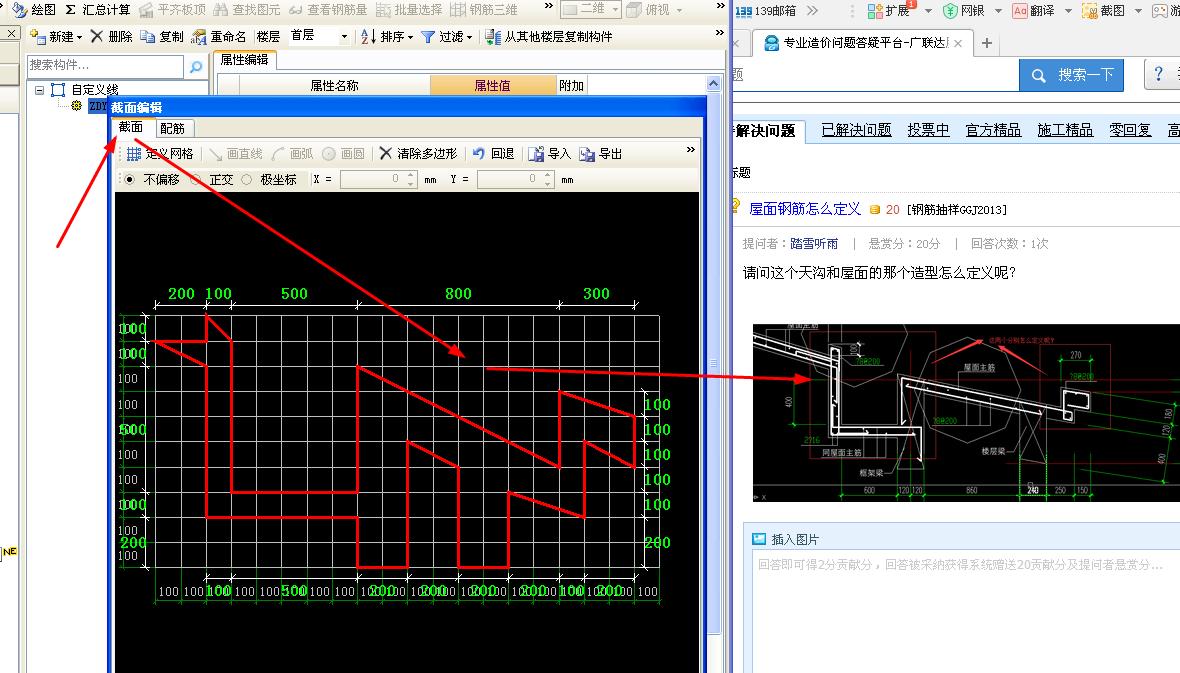

1、這個構件你可以使用異形自定義線來定義，你有CAD圖，設置比例成1:1之后，通過下圖紅框的功能形成截面，舉例如下

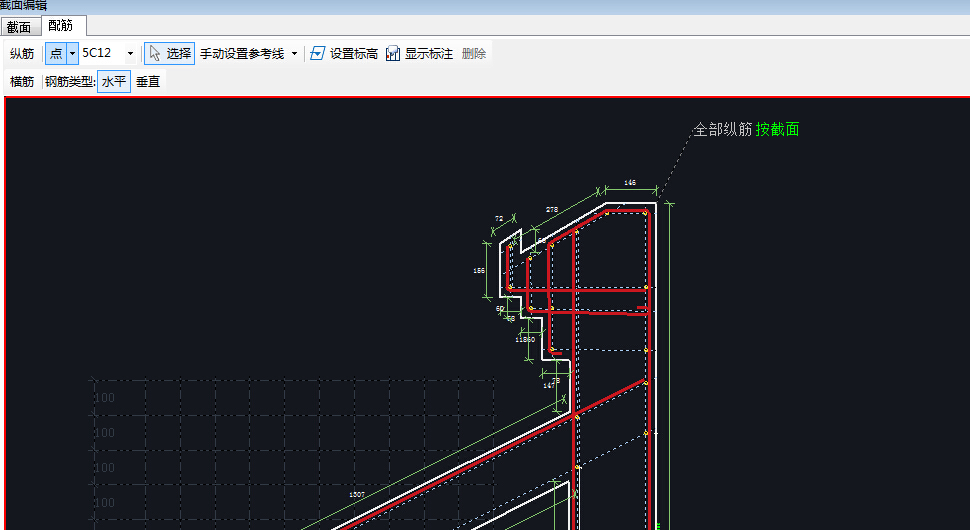

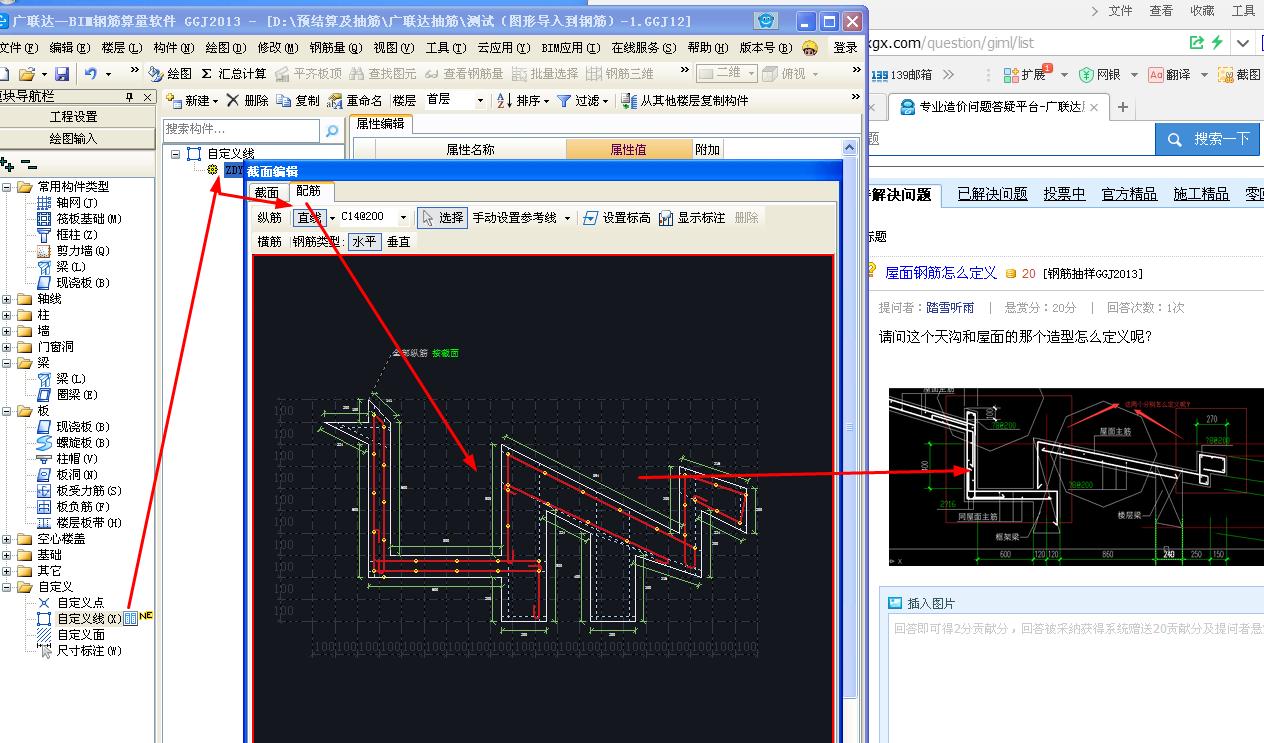

2、然后自己畫縱筋和橫筋進去，如下圖所示
2015-01-26 14:45:04
