關于廣聯達鋼筋算量2009 電梯井3級降板問題
正在畫基礎層 如圖所示 不知道應該如何畫 請大神指點 二級降板可以用集水坑 三級應該怎么弄。
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
這個集水坑是比較特殊，集水坑三級降板采用下柱墩構件定義布置試試，注意設置三級降板柱墩構件的標高。

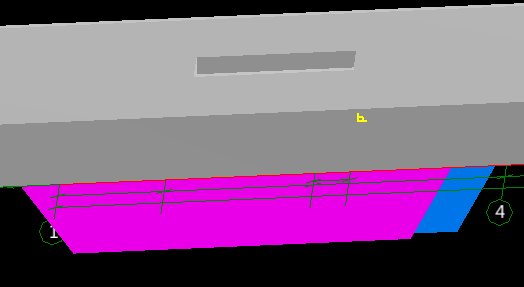

該電梯基坑可以按上述方法定義布置；由于二級降板集水坑周邊外出尺寸不同，可以按兩個集水坑分別定義相鄰布置；見圖1、三維效果，見圖2

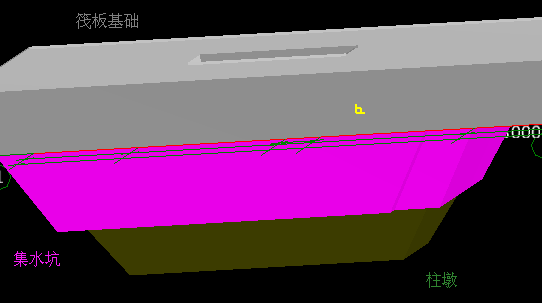

下部按柱墩定義布置，組合三維效果，見圖3
2015-01-21 10:51:10
-
下部分別按照四棱臺柱墩+四棱臺柱墩+筏板基礎，分別布置圖示鋼筋信息。注意構件圖元標高調整
2015-01-25 16:01:11
