鋼筋算量GGJ2013
|
498查看
6回答
鋼筋算量中，節點鋼筋繪制的方法？

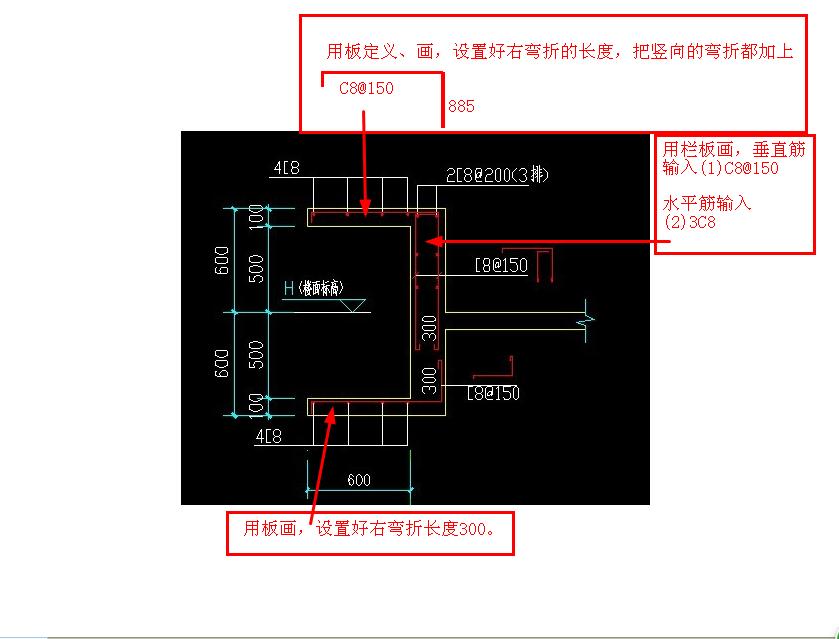

如圖所示，
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納
鋼筋算量中，節點鋼筋繪制的方法？
答：。。
2014-06-27 19:25:50
-
可以用異形圈梁來畫，水平鋼筋可以在上、下及側面鋼筋中輸入，垂直筋及下線條鋼筋用其它箍筋編輯。如果軟件是1668版本可以用自定放線來畫，鋼筋完全可以按圖中樣式來畫。
2014-06-27 17:48:21
-

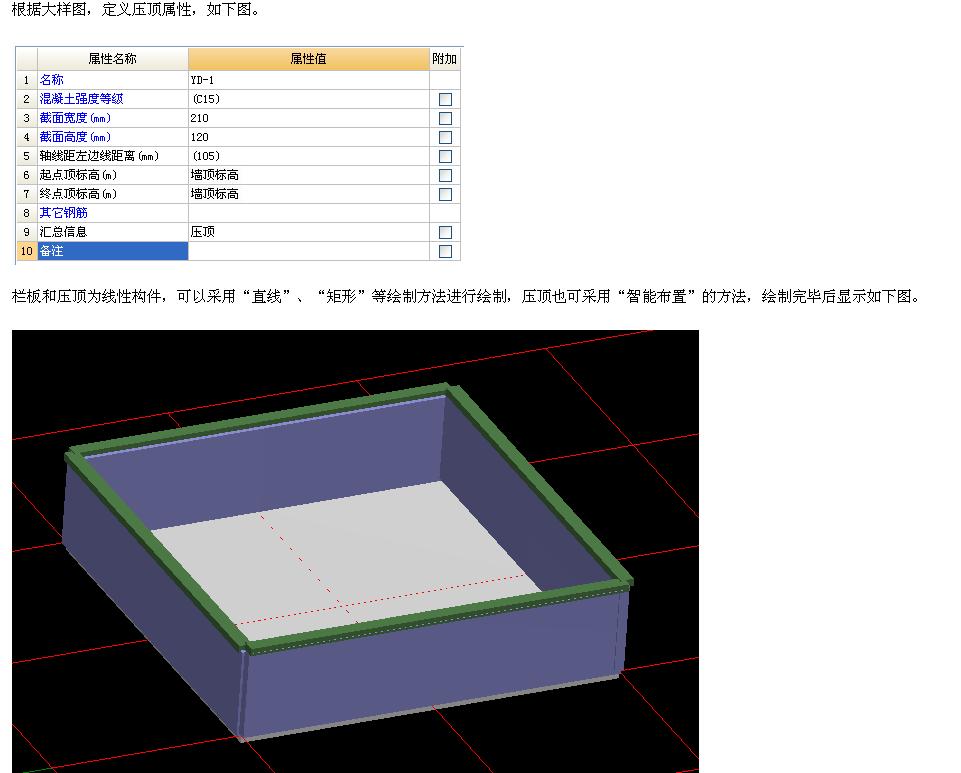

上面有欄板 下面用圈梁來繪制
2014-06-27 17:52:27
-
一些小型構件最好是用單構件來做，快而省事，畫圖不是目的，準確算出結果才是目的。
2014-06-27 20:04:16
-

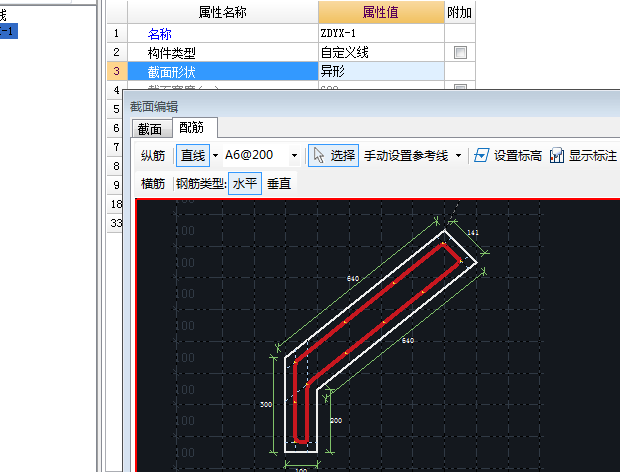

先畫上結構梁，然后把結構梁以上部分和下部突出梁的部分分別用自定義線構件來定義，然后分別畫圖，在自定義線定義中，把縱向的分布鋼筋在縱向鋼筋欄中輸入總的規格及根數，然后把橫向的彎折鋼筋在其他鋼筋中選擇對應的鋼筋圖形并輸入鋼筋信息，然后畫圖即可，在新版2013中，直接按圖中的形狀編輯出截面，然后在配筋界面里畫出鋼筋即可，它的畫法和在暗柱中配筋方法差不多。
2014-06-27 17:52:09
-
2014-06-28 10:00:50
