此異形構造柱如何畫入軟件

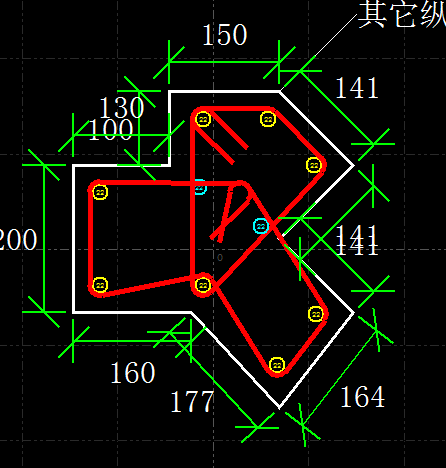

請個大神指點。這2個圖怎么才能畫進鋼筋算量軟件里面
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納
你好，針對你提出的問題，你可以這樣處理：
1、可以新建異形柱，然后通過坐標點的方法（即在電子版上測出每個點的坐標（m，n））繪制；
2、有電子版的話，可以導入鋼筋算量中，通過拾取柱邊線、拾取鋼筋線等步驟進行繪制。
3、本人覺得通過電子版導入比較方便、快捷，坐標點方法還有點繁瑣，是在萬不得已的情況下使用。
希望可以幫到你！
2014-03-25 09:55:24
-
這兩個圖單獨定義異形柱都是比較麻煩的，建議你先做輔助軸網繪制好墻，然后到繪圖界面有個按墻位置布置柱，使用這個功能還是相當比較方便的。試試吧
2014-03-25 09:55:17
-
兩個方法，一個是用異形柱，另一個是用CAD導入識別。
兩種都要進行截面編輯的。
2014-03-25 09:58:14
-
用異形柱畫：操作步驟為1.新建異形柱；2.在自動彈出對話框中定義網格3.在定義好的網格內點正交按鈕然后依次輸入相應柱各角部頂點坐標畫出柱邊框圖后按確定按鈕.3.輸入此異形柱各相應參數。
另一種方法是假若有CAD電子版圖紙可以利用CAD導圖來處理相當容易
2014-03-25 10:29:17
-

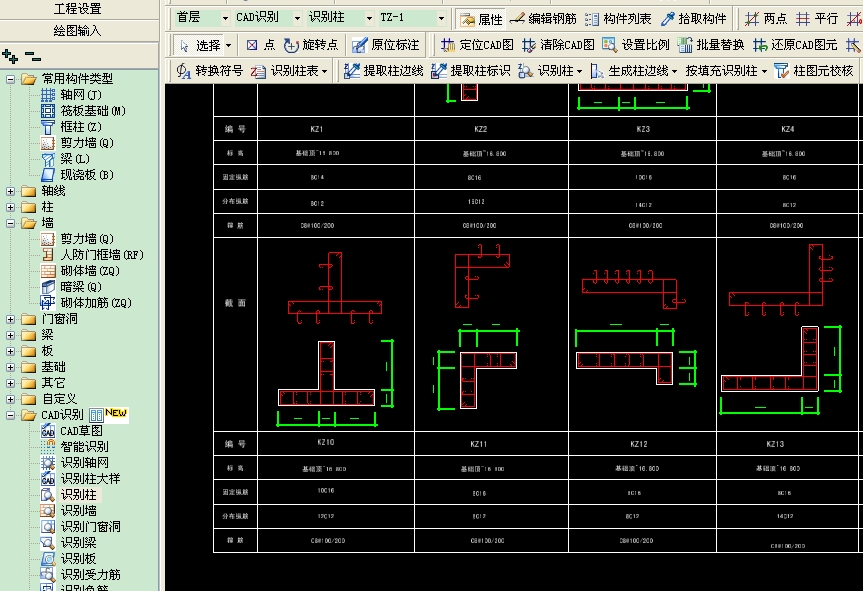

有CAD情況：
1.識別CAD，按工具欄的順序識別
2.建異形柱，從CAD中選截面或繪制截面
沒有CAD情況就只能按圖上尺寸自己建異形柱了，用正交偏移等畫出
2014-03-25 10:38:06
-

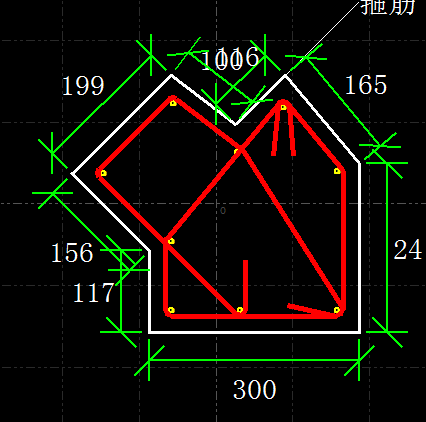

我做了一個，尺寸上我估算的，有偏差，但不影響大局，你看看。方法和樓上說的差不多，如果有電子版圖紙會很快捷的把柱子的外形畫出來，不過配筋需要自己進行改正。
2014-03-27 08:57:05
