鋼筋算量GGJ2013
|
4533查看
4回答

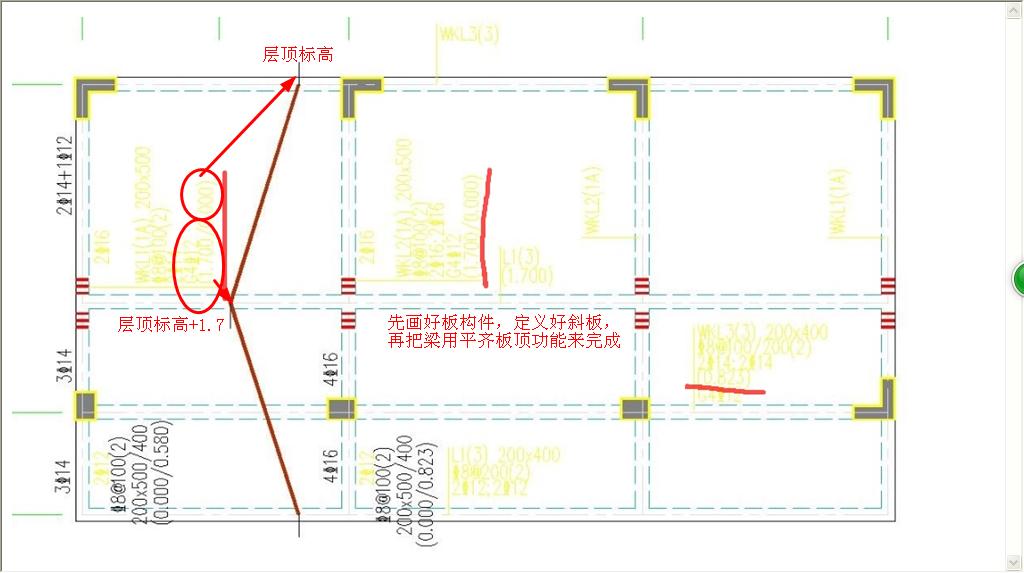

這坡屋面的屋面框架梁標注是什么意思
又該如何布置這坡屋面，不清楚為什么有時候我的圖片傳不上去，先列一個WKL的標注出來 wkl1(1a)250*500 C8@100 2C14 G4c12 ( 1.700/0.000) 我就是不清楚這（1.700/0.000）是什么意思
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
2014-03-13 09:50:21
-
( 1.700/0.000) 我就是不清楚這（1.700/0.000）是什么意思
因為這是坡屋面，應該是底梁頂標高相對是0，上部梁頂標高高出1.7米
2014-03-13 08:28:06
-
這是一個坡屋面，上面的是斜梁：標注梁高（0.000/1.700)說明本層梁的抬起高度相對本層頂標高是1.7m.
2014-03-13 08:29:39
-
這個1.700,0.00是這條梁的兩端點的梁頂標高與層頂標高的關系。
這條梁是斜梁。
即一端與層頂平，另一端抬起1.7m
2014-03-13 08:27:42
